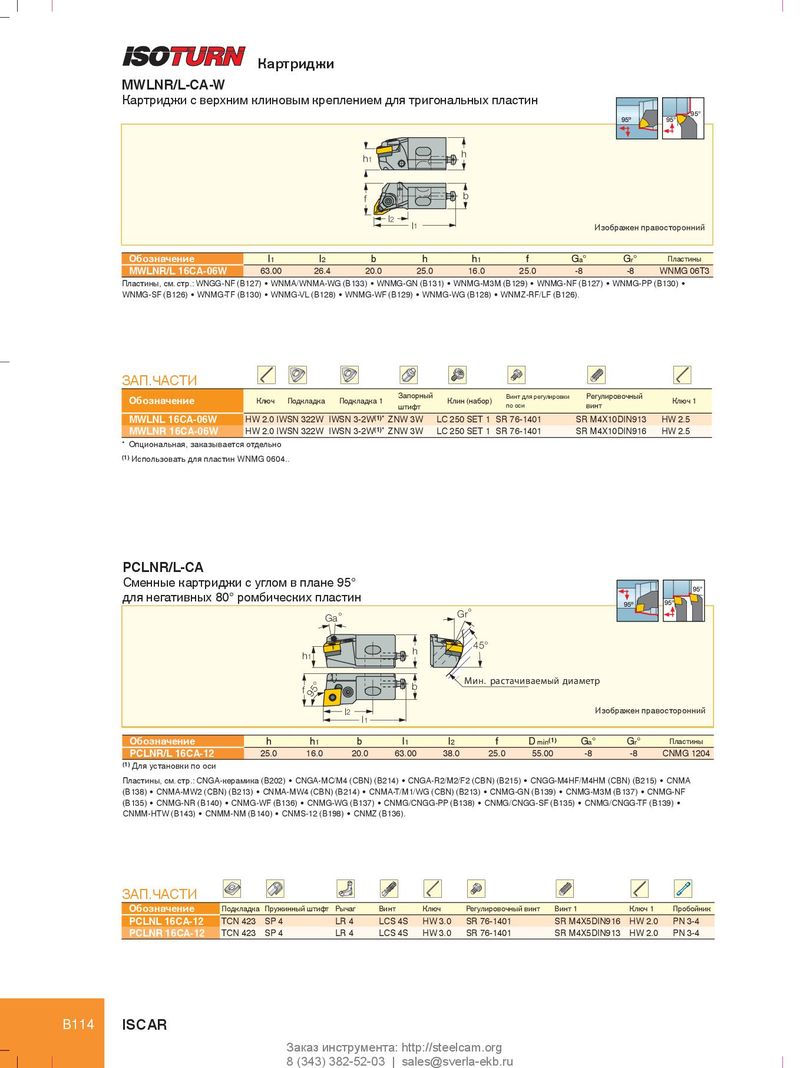

Каталог Iscar инструмент для токарной обработки - страница 121

Картриджи MWLNR/L-CA-W Картриджи с верхним клиновым креплением для тригональных пластин 95° 95º 95° h h 1 f b l 2 l 1 Изображен правосторонний Обозначение l 1 l 2 b h h 1 f G a ° G r ° Пластины MWLNR/L 16CA-06W 63.00 26.4 20.0 25.0 16.0 25.0 -8 -8 WNMG 06T3 Пластины, см. стр.: WNGG-NF (B127) • WNMA/WNMA-WG (B133) • WNMG-GN (B131) • WNMG-M3M (B129) • WNMG-NF (B127) • WNMG-PP (B130) • WNMG-SF (B126) • WNMG-TF (B130) • WNMG-VL (B128) • WNMG-WF (B129) • WNMG-WG (B128) • WNMZ-RF/LF (B126). ЗАП.ЧАСТИ Запорный Винт для регулировки Регулировочный Обозначение Ключ Подкладка Подкладка 1 Клин (набор) Ключ 1 штифт по оси винт MWLNL 16CA-06W HW 2.0 IWSN 322W IWSN 3-2W (1)* ZNW 3W LC 250 SET 1 SR 76-1401 SR M4X10DIN913 HW 2.5 MWLNR 16CA-06W HW 2.0 IWSN 322W IWSN 3-2W (1)* ZNW 3W LC 250 SET 1 SR 76-1401 SR M4X10DIN916 HW 2.5 * Опциональная, заказывается отдельно (1) Использовать для пластин WNMG 0604.. PCLNR/L-CA Сменные картриджи с углом в плане 95° 95° для негативных 80° ромбических пластин 95º 95° Gr Gr ° ° Ga Ga ° ° 45° 45° h h h h 1 1 b Min. Bore Dia. Мин. растачиваемый диаметр f b f 95° 95° l l 2 2 Изображен правосторонний l l 1 1 Обозначение h h 1 b l 1 l 2 f D min (1) G a ° G r ° Пластины PCLNR/L 16CA-12 25.0 16.0 20.0 63.00 38.0 25.0 55.00 -8 -8 CNMG 1204 (1) Для установки по оси Пластины, см. стр.: CNGA-керамика (B202) • CNGA-MC/M4 (CBN) (B214) • CNGA-R2/M2/F2 (CBN) (B215) • CNGG-M4HF/M4HM (CBN) (B215) • CNMA (B138) • CNMA-MW2 (CBN) (B213) • CNMA-MW4 (CBN) (B214) • CNMA-T/M1/WG (CBN) (B213) • CNMG-GN (B139) • CNMG-M3M (B137) • CNMG-NF (B135) • CNMG-NR (B140) • CNMG-WF (B136) • CNMG-WG (B137) • CNMG/CNGG-PP (B138) • CNMG/CNGG-SF (B135) • CNMG/CNGG-TF (B139) • CNMM-HTW (B143) • CNMM-NM (B140) • CNMS-12 (B198) • CNMZ (B136). ЗАП.ЧАСТИ Обозначение Подкладка Пружинный штифт Рычаг Винт Ключ Регулировочный винт Винт 1 Ключ 1 Пробойник PCLNL 16CA-12 TCN 423 SP 4 LR 4 LCS 4S HW 3.0 SR 76-1401 SR M4X5DIN916 HW 2.0 PN 3-4 PCLNR 16CA-12 TCN 423 SP 4 LR 4 LCS 4S HW 3.0 SR 76-1401 SR M4X5DIN913 HW 2.0 PN 3-4 B114 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
