Каталог Iscar инструмент для токарной обработки - страница 120

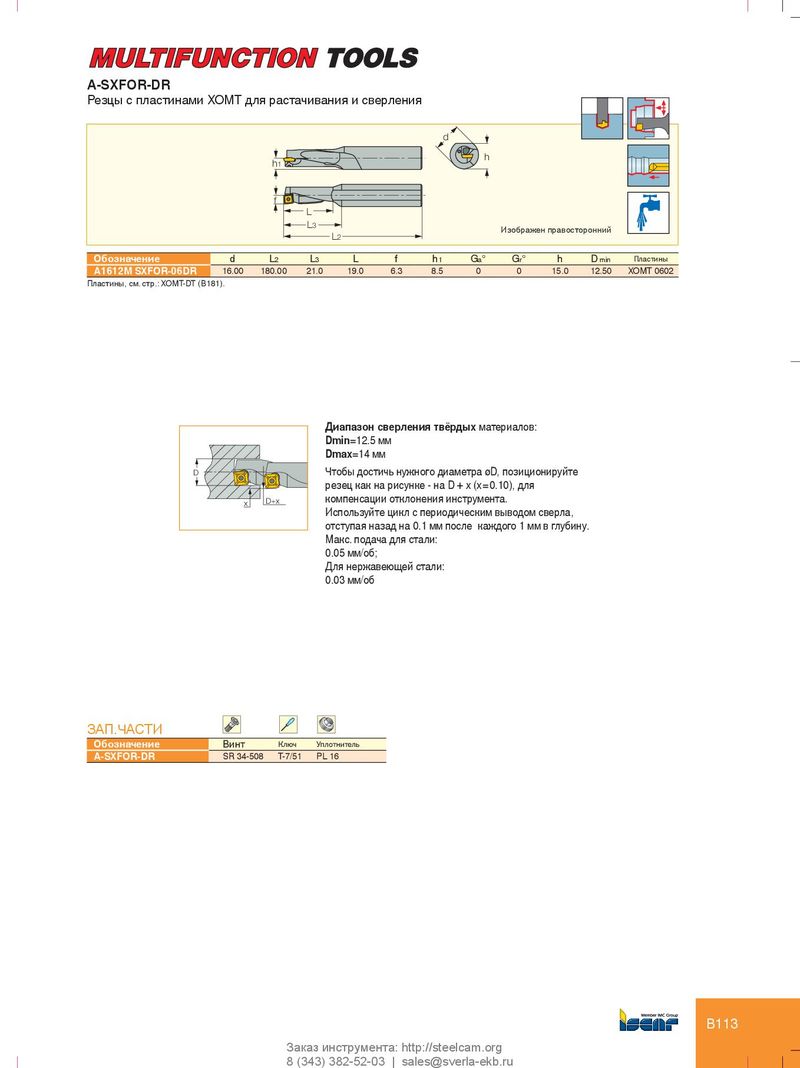

A-SXFOR-DR Резцы с пластинами XOMT для растачивания и сверления d h h1 f L L3 Изображен правосторонний L2 Обозначение d L 2 L 3 L f h 1 G a ° G r ° h D min Пластины A1612M SXFOR-06DR 16.00 180.00 21.0 19.0 6.3 8.5 0 0 15.0 12.50 XOMT 0602 Пластины, см. стр.: XOMT-DT (B181). Диапазон сверления твёрдых материалов: Dmin=12.5 мм Dmax=14 мм D Чтобы достичь нужного диаметра øD, позиционируйте резец как на рисунке - на D + x (x=0.10), для компенсации отклонения инструмента. x D+x Используйте цикл с периодическим выводом сверла, отступая назад на 0.1 мм после каждого 1 мм в глубину. Макс. подача для стали: 0.05 мм/об; Для нержавеющей стали: 0.03 мм/об ЗАП.ЧАСТИ Обозначение Винт Ключ Уплотнитель A-SXFOR-DR SR 34-508 T-7/51 PL 16 B113 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
