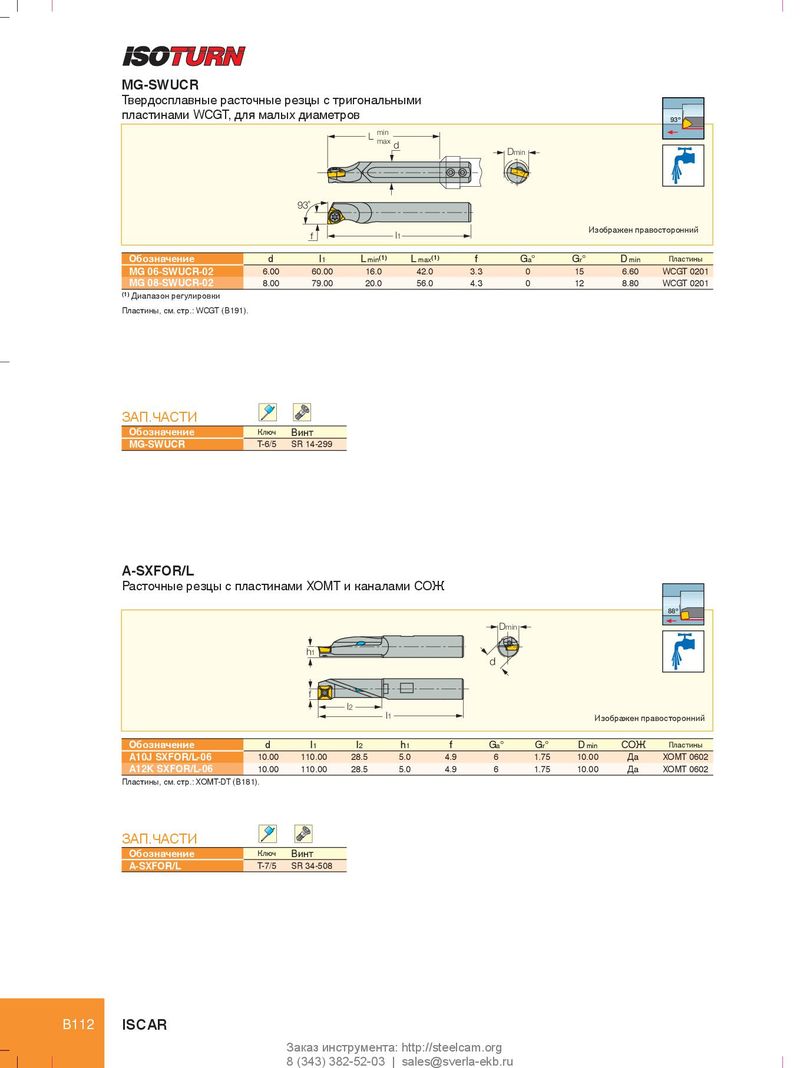

Каталог Iscar инструмент для токарной обработки - страница 119

MG-SWUCR Твердосплавные расточные резцы с тригональными пластинами WCGT, для малых диаметров 93º min L max d Dmin 93˚ Изображен правосторонний f l1 Обозначение d l 1 L min (1) L max (1) f G a ° G r ° D min Пластины MG 06-SWUCR-02 6.00 60.00 16.0 42.0 3.3 0 15 6.60 WCGT 0201 MG 08-SWUCR-02 8.00 79.00 20.0 56.0 4.3 0 12 8.80 WCGT 0201 (1) Диапазон регулировки Пластины, см. стр.: WCGT (B191). ЗАП.ЧАСТИ Обозначение Ключ Винт MG-SWUCR T-6/5 SR 14-299 A-SXFOR/L Расточные резцы с пластинами XOMT и каналами СОЖ 88º Dmin h 1 d f l 2 l 1 Изображен правосторонний Обозначение d l 1 l 2 h 1 f G a ° G r ° D min СОЖ Пластины A10J SXFOR/L-06 10.00 110.00 28.5 5.0 4.9 6 1.75 10.00 Да XOMT 0602 A12K SXFOR/L-06 10.00 110.00 28.5 5.0 4.9 6 1.75 10.00 Да XOMT 0602 Пластины, см. стр.: XOMT-DT (B181). ЗАП.ЧАСТИ Обозначение Ключ Винт A-SXFOR/L T-7/5 SR 34-508 B112 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
