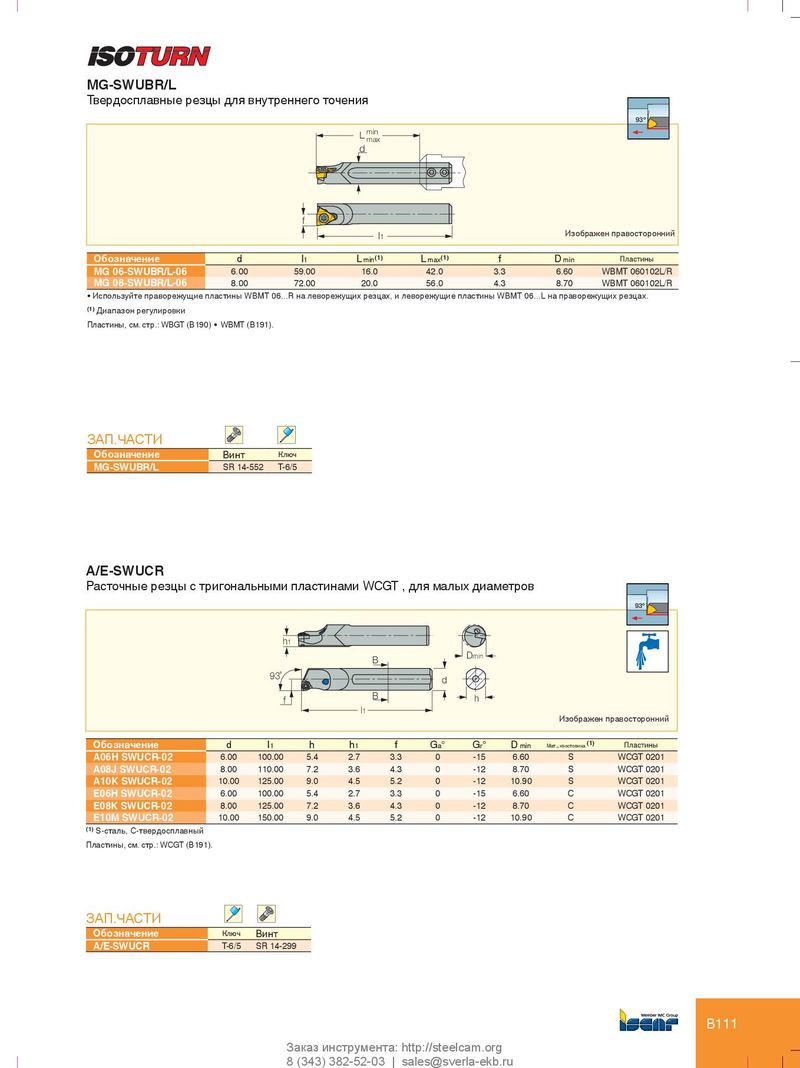

MG-SWUBR/L Твердосплавные резцы для внутреннего точения 93º min L max d f l1 Изображен правосторонний Обозначение d l 1 L min (1) L max (1) f D min Пластины MG 06-SWUBR/L-06 6.00 59.00 16.0 42.0 3.3 6.60 WBMT 060102L/R MG 08-SWUBR/L-06 8.00 72.00 20.0 56.0 4.3 8.70 WBMT 060102L/R • Используйте праворежущие пластины WBMT 06...R на леворежущих резцах, и леворежущие пластины WBMT 06...L на праворежущих резцах. (1) Диапазон регулировки Пластины, см. стр.: WBGT (B190) • WBMT (B191). ЗАП.ЧАСТИ Обозначение Винт Ключ MG-SWUBR/L SR 14-552 T-6/5 A/E-SWUCR Расточные резцы с тригональными пластинами WCGT , для малых диаметров 93º h1 Dmin B 93˚ d B f h l1 Изображен правосторонний Обозначение d l 1 h h 1 f G a ° G r ° D min Мат -л хвостовика (1) Пластины A06H SWUCR-02 6.00 100.00 5.4 2.7 3.3 0 -15 6.60 S WCGT 0201 A08J SWUCR-02 8.00 110.00 7.2 3.6 4.3 0 -12 8.70 S WCGT 0201 A10K SWUCR-02 10.00 125.00 9.0 4.5 5.2 0 -12 10.90 S WCGT 0201 E06H SWUCR-02 6.00 100.00 5.4 2.7 3.3 0 -15 6.60 C WCGT 0201 E08K SWUCR-02 8.00 125.00 7.2 3.6 4.3 0 -12 8.70 C WCGT 0201 E10M SWUCR-02 10.00 150.00 9.0 4.5 5.2 0 -12 10.90 C WCGT 0201 (1) S-сталь, C-твердосплавный Пластины, см. стр.: WCGT (B191). ЗАП.ЧАСТИ Обозначение Ключ Винт A/E-SWUCR T-6/5 SR 14-299 B111 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
