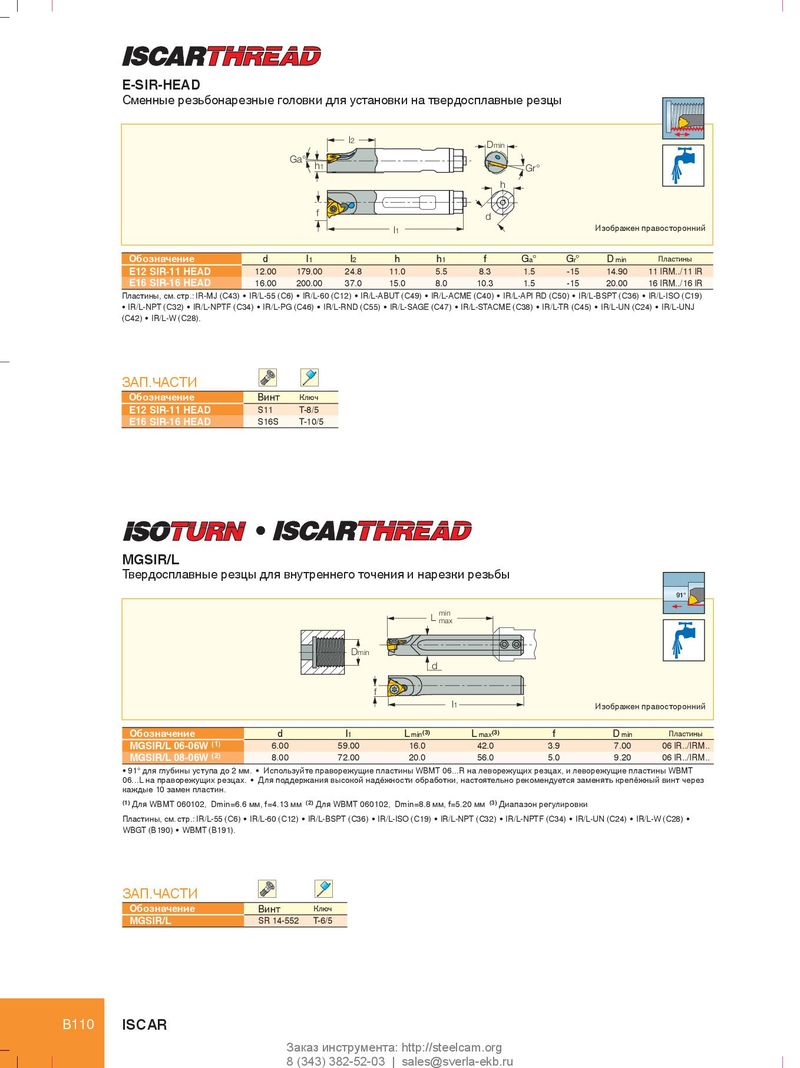

Каталог Iscar инструмент для токарной обработки - страница 117

E-SIR-HEAD Сменные резьбонарезные головки для установки на твердосплавные резцы l 2 Dmin Ga° h 1 Gr° h f d l 1 Изображен правосторонний Обозначение d l 1 l 2 h h 1 f G a ° G r ° D min Пластины E12 SIR-11 HEAD 12.00 179.00 24.8 11.0 5.5 8.3 1.5 -15 14.90 11 IRM../11 IR E16 SIR-16 HEAD 16.00 200.00 37.0 15.0 8.0 10.3 1.5 -15 20.00 16 IRM../16 IR Пластины, см. стр.: IR-MJ (C43) • IR/L-55 (C6) • IR/L-60 (C12) • IR/L-ABUT (C49) • IR/L-ACME (C40) • IR/L-API RD (C50) • IR/L-BSPT (C36) • IR/L-ISO (C19) • IR/L-NPT (C32) • IR/L-NPTF (C34) • IR/L-PG (C46) • IR/L-RND (C55) • IR/L-SAGE (C47) • IR/L-STACME (C38) • IR/L-TR (C45) • IR/L-UN (C24) • IR/L-UNJ (C42) • IR/L-W (C28). ЗАП.ЧАСТИ Обозначение Винт Ключ E12 SIR-11 HEAD S11 T-8/5 E16 SIR-16 HEAD S16S T-10/5 l MGSIR/L Твердосплавные резцы для внутреннего точения и нарезки резьбы 91° min L max Dmin d f l1 Изображен правосторонний Обозначение d l 1 L min (3) L max (3) f D min Пластины MGSIR/L 06-06W (1) 6.00 59.00 16.0 42.0 3.9 7.00 06 IR../IRM.. MGSIR/L 08-06W (2) 8.00 72.00 20.0 56.0 5.0 9.20 06 IR../IRM.. • 91° для глубины уступа до 2 мм. • Используйте праворежущие пластины WBMT 06...R на леворежущих резцах, и леворежущие пластины WBMT 06...L на праворежущих резцах. • Для поддержания высокой надёжности обработки, настоятельно рекомендуется заменять крепёжный винт через каждые 10 замен пластин. (1) Для WBMT 060102, Dmin=6.6 мм, f=4.13 мм (2) Для WBMT 060102, Dmin=8.8 мм, f=5.20 мм (3) Диапазон регулировки Пластины, см. стр.: IR/L-55 (C6) • IR/L-60 (C12) • IR/L-BSPT (C36) • IR/L-ISO (C19) • IR/L-NPT (C32) • IR/L-NPTF (C34) • IR/L-UN (C24) • IR/L-W (C28) • WBGT (B190) • WBMT (B191). ЗАП.ЧАСТИ Обозначение Винт Ключ MGSIR/L SR 14-552 T-6/5 B110 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
