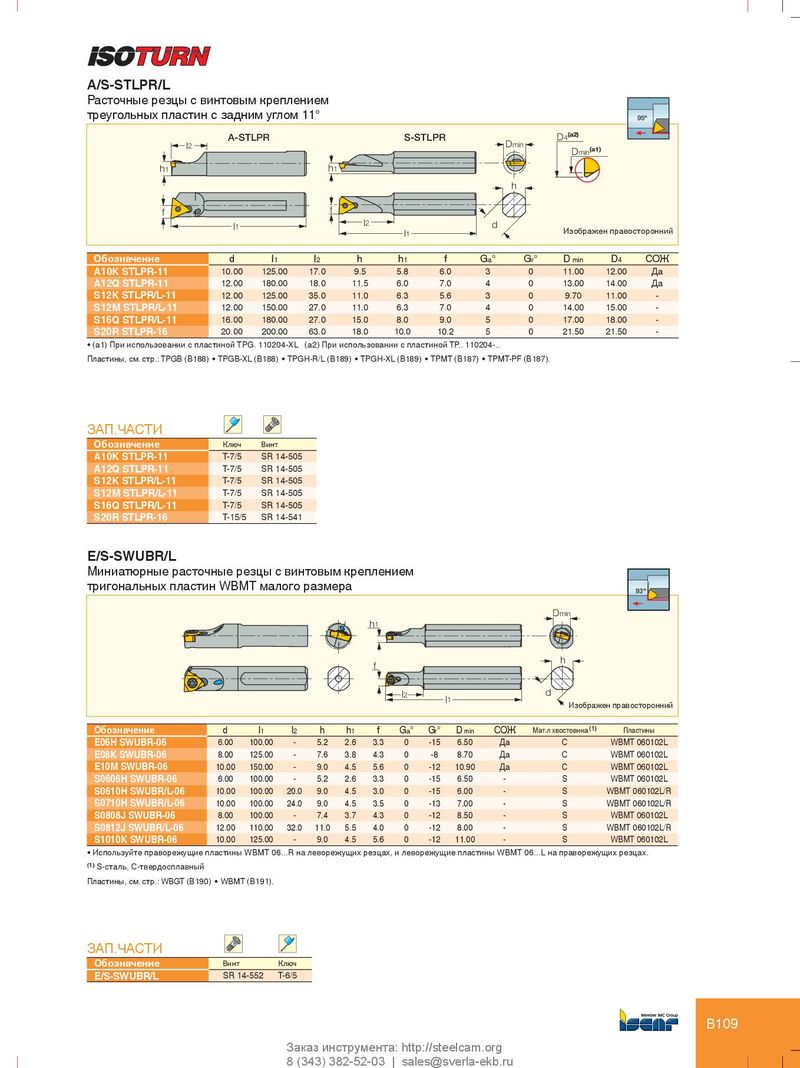

A/S-STLPR/L
Расточные резцы с винтовым креплением
треугольных пластин с задним углом 11°
95º
A-STLPR S-STLPR D4(a2)
l Dmin 2 D min(a1) h1 h1
h
f f
l l2 d
| 1 | l | Изображен правосторонний |
| 1 |
| Обозначение | d | l1 l2 | h | h1 | f | Ga° | Gr° | D min | D4 | СОЖ | |
| A10K STLPR-11 | 10.00 | 125.00 | 17.0 | 9.5 | 5.8 | 6.0 | 3 | 0 | 11.00 | 12.00 | Да |
| A12Q STLPR-11 | 12.00 | 180.00 | 18.0 | 11.5 | 6.0 | 7.0 | 4 | 0 | 13.00 | 14.00 | Да |
| S12K STLPR/L-11 | 12.00 | 125.00 | 35.0 | 11.0 | 6.3 | 5.6 | 3 | 0 | 9.70 | 11.00 | - |
| S12M STLPR/L-11 | 12.00 | 150.00 | 27.0 | 11.0 | 6.3 | 7.0 | 4 | 0 | 14.00 | 15.00 | - |
| S16Q STLPR/L-11 | 16.00 | 180.00 | 27.0 | 15.0 | 8.0 | 9.0 | 5 | 0 | 17.00 | 18.00 | - |
| S20R STLPR-16 | 20.00 | 200.00 | 63.0 | 18.0 | 10.0 | 10.2 | 5 | 0 | 21.50 | 21.50 | - |
- (a1) При использовании с пластиной TPG. 110204-XL (a2) При использовании с пластиной TP.. 110204-..
Пластины, см. стр.: TPGB (B188) TPGB-XL (B188) TPGH-R/L (B189) TPGH-XL (B189) TPMT (B187) TPMT-PF (B187).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт |
| A10K STLPR-11 | T-7/5 | SR 14-505 |
| A12Q STLPR-11 | T-7/5 | SR 14-505 |
| S12K STLPR/L-11 | T-7/5 | SR 14-505 |
| S12M STLPR/L-11 | T-7/5 | SR 14-505 |
| S16Q STLPR/L-11 | T-7/5 | SR 14-505 |
| S20R STLPR-16 | T-15/5 | SR 14-541 |
E/S-SWUBR/L
Миниатюрные расточные резцы с винтовым креплением
тригональных пластин WBMT малого размера
| f h1 | l2 | l1 | d h Dmin Изобр | 93º ажен правосторонний | |||||||
| Обозначение d | l1 | l2 | h | h1 | f | Ga° | Gr° | Dmin | СОЖ | Мат-л хвостовика ( | ) Пластины |
| E06H SWUBR-06 6.00 | 100.00 | - | 5.2 | 2.6 | 3.3 | 0 | -15 | 6.50 | Да | C | WBMT 060102L |
| E08K SWUBR-06 8.00 | 125.00 | - | 7.6 | 3.8 | 4.3 | 0 | -8 | 8.70 | Да | C | WBMT 060102L |
| E10M SWUBR-06 10.00 | 150.00 | - | 9.0 | 4.5 | 5.6 | 0 | -12 | 10.90 | Да | C | WBMT 060102L |
| S0606H SWUBR-06 6.00 | 100.00 | - | 5.2 | 2.6 | 3.3 | 0 | -15 | 6.50 | - | S | WBMT 060102L |
| S0610H SWUBR/L-06 10.00 | 100.00 | 20.0 | 9.0 | 4.5 | 3.0 | 0 | -15 | 6.00 | - | S | WBMT 060102L/R |
| S0710H SWUBR/L-06 10.00 | 100.00 | 24.0 | 9.0 | 4.5 | 3.5 | 0 | -13 | 7.00 | - | S | WBMT 060102L/R |
| S0808J SWUBR-06 8.00 | 100.00 | - | 7.4 | 3.7 | 4.3 | 0 | -12 | 8.50 | - | S | WBMT 060102L |
| S0812J SWUBR/L-06 12.00 | 110.00 | 32.0 | 11.0 | 5.5 | 4.0 | 0 | -12 | 8.00 | - | S | WBMT 060102L/R |
| S1010K SWUBR-06 10.00 | 125.00 | - | 9.0 | 4.5 | 5.6 | 0 | -12 | 11.00 | - | S | WBMT 060102L |
- Используйте праворежущие пластины WBMT 06...R на леворежущих резцах, и леворежущие пластины WBMT 06...L на праворежущих резцах.
(1) S-сталь, C-твердосплавный Пластины, см. стр.: WBGT (B190) WBMT (B191).
ЗАП.ЧАСТИ
| Обозначение | Винт | Ключ |
| E/S-SWUBR/L | SR 14-552 | T-6/5 |
