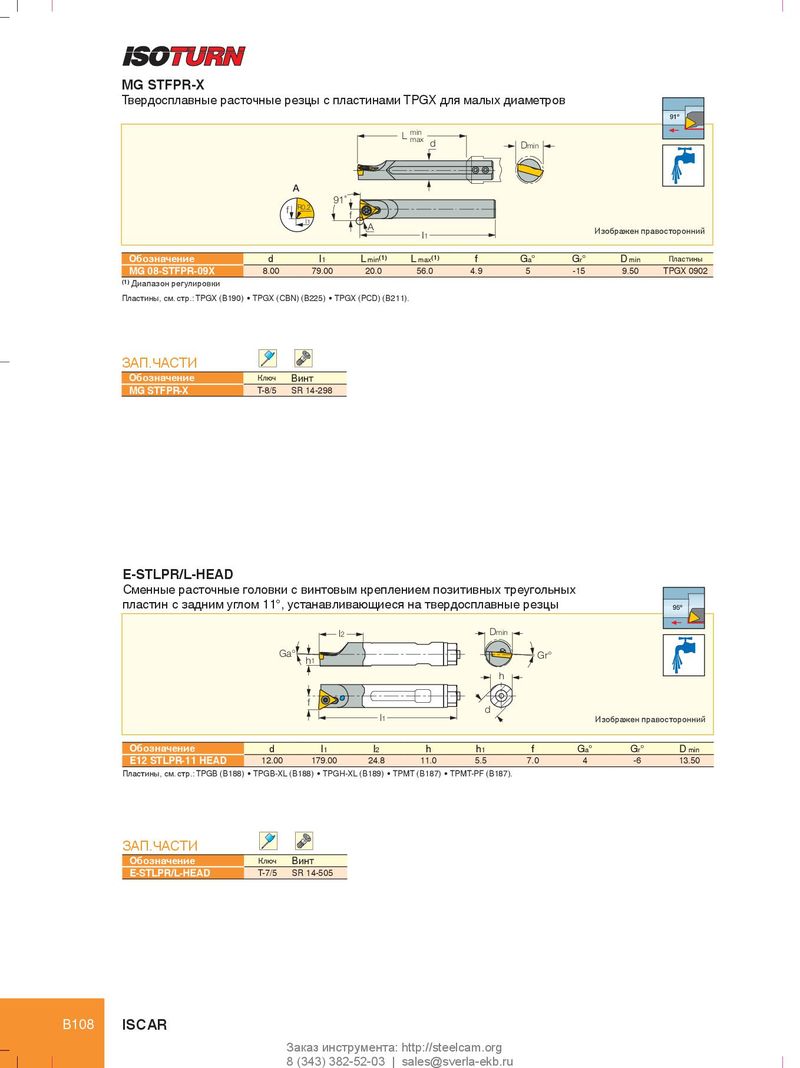

Каталог Iscar инструмент для токарной обработки - страница 115
Навигация
Каталог Iscar токарный инструмент
Каталог Iscar дисковые фрезы и фрезерные пластины 2022
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar сверла ружейные и для глубокого сверления 2022
Каталог Iscar державки и пластины для нарезания резьбы 2022
Каталог Iscar монолитные фрезы 2022
MG STFPR-X
Твердосплавные расточные резцы с пластинами TPGX для малых диаметров
91º L min
max d D
min
A 91˚ f R0.2 f I1 A I Изображен правосторонний 1
| Обозначение | d | l1 | L min(1) | L max(1) | f | Ga° | G r° | D min | Пластины |
| MG 08-STFPR-09X | 8.00 | 79.00 | 20.0 | 56.0 | 4.9 | 5 | -15 | 9.50 | TPGX 0902 |
(1) Диапазон регулировки Пластины, см. стр.: TPGX (B190) • TPGX (CBN) (B225) • TPGX (PCD) (B211).
| ЗАП.ЧАСТИ | ||
| Обозначение | Ключ | Винт |
| MG STFPR-X | T-8/5 | SR 14-298 |
E-STLPR/L-HEAD
Сменные расточные головки с винтовым креплением позитивных треугольных
пластин с задним углом 11°, устанавливающиеся на твердосплавные резцы
95º l Dmin 2 Ga° Gr° h1 h f d l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | G r° | D min | |
| E12 STLPR-11 HEAD | 12.00 | 179.00 | 24.8 | 11.0 | 5.5 | 7.0 | 4 | -6 | 13.50 |
Пластины, см. стр.: TPGB (B188) • TPGB-XL (B188) • TPGH-XL (B189) • TPMT (B187) • TPMT-PF (B187).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт |
| E-STLPR/L-HEAD | T-7/5 | SR 14-505 |
