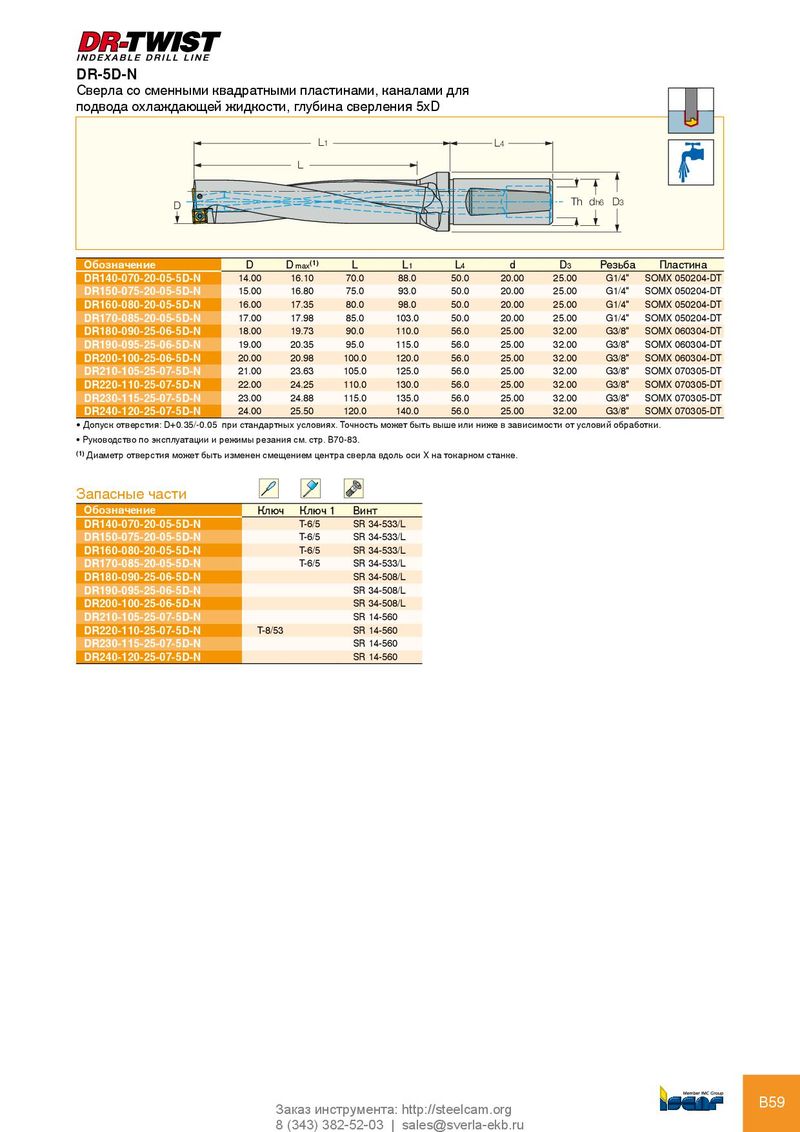

DR-5D-N Сверла со сменными квадратными пластинами, каналами для подвода охлаждающей жидкости, глубина сверления 5xD L1 L4 L D Th dh6 D3 Обозначение D D max(1) L L1 L4 d D3 Резьба Пластина DR140-070-20-05-5D-N 14.00 16.10 70.0 88.0 50.0 20.00 25.00 G1/4" SOMX 050204-DT DR150-075-20-05-5D-N 15.00 16.80 75.0 93.0 50.0 20.00 25.00 G1/4" SOMX 050204-DT DR160-080-20-05-5D-N 16.00 17.35 80.0 98.0 50.0 20.00 25.00 G1/4" SOMX 050204-DT DR170-085-20-05-5D-N 17.00 17.98 85.0 103.0 50.0 20.00 25.00 G1/4" SOMX 050204-DT DR180-090-25-06-5D-N 18.00 19.73 90.0 110.0 56.0 25.00 32.00 G3/8" SOMX 060304-DT DR190-095-25-06-5D-N 19.00 20.35 95.0 115.0 56.0 25.00 32.00 G3/8" SOMX 060304-DT DR200-100-25-06-5D-N 20.00 20.98 100.0 120.0 56.0 25.00 32.00 G3/8" SOMX 060304-DT DR210-105-25-07-5D-N 21.00 23.63 105.0 125.0 56.0 25.00 32.00 G3/8" SOMX 070305-DT DR220-110-25-07-5D-N 22.00 24.25 110.0 130.0 56.0 25.00 32.00 G3/8" SOMX 070305-DT DR230-115-25-07-5D-N 23.00 24.88 115.0 135.0 56.0 25.00 32.00 G3/8" SOMX 070305-DT DR240-120-25-07-5D-N 24.00 25.50 120.0 140.0 56.0 25.00 32.00 G3/8" SOMX 070305-DT • Допуск отверстия: D+0.35/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. • Руководство по эксплуатации и режимы резания см. стр. B70-83. (1) Диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на токарном станке. Запасные части Обозначение Ключ Ключ 1 Винт DR140-070-20-05-5D-N T-6/5 SR 34-533/L DR150-075-20-05-5D-N T-6/5 SR 34-533/L DR160-080-20-05-5D-N T-6/5 SR 34-533/L DR170-085-20-05-5D-N T-6/5 SR 34-533/L DR180-090-25-06-5D-N SR 34-508/L DR190-095-25-06-5D-N SR 34-508/L DR200-100-25-06-5D-N SR 34-508/L DR210-105-25-07-5D-N SR 14-560 DR220-110-25-07-5D-N T-8/53 SR 14-560 DR230-115-25-07-5D-N SR 14-560 DR240-120-25-07-5D-N SR 14-560 Заказ инструмента: http://steelcam.org B59 8 (343) 382-52-03 | sales@sverla-ekb.ru
