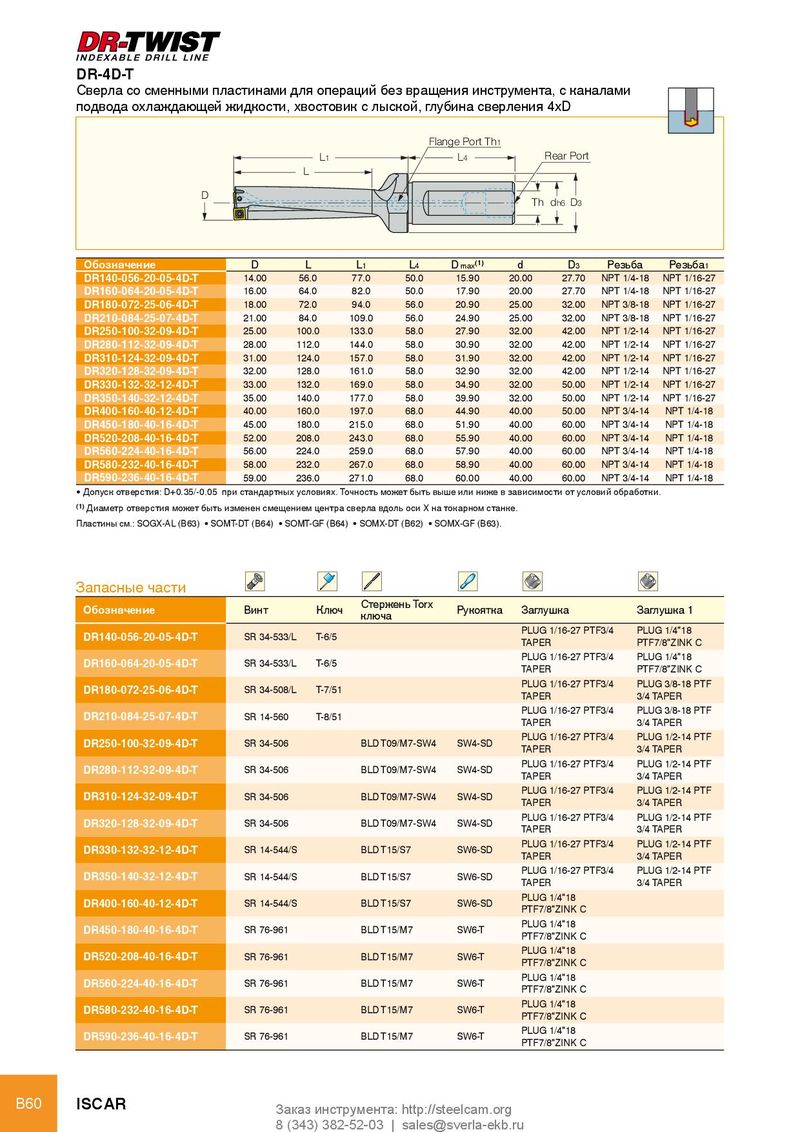

DR-4D-T Сверла со сменными пластинами для операций без вращения инструмента, с каналами подвода охлаждающей жидкости, хвостовик с лыской, глубина сверления 4xD Flange Port Th1 L1 L4 Rear Port L D Th dh6 D3 Обозначение D L L1 L4 D max(1) d D3 Резьба Резьба1 DR140-056-20-05-4D-T 14.00 56.0 77.0 50.0 15.90 20.00 27.70 NPT 1/4-18 NPT 1/16-27 DR160-064-20-05-4D-T 16.00 64.0 82.0 50.0 17.90 20.00 27.70 NPT 1/4-18 NPT 1/16-27 DR180-072-25-06-4D-T 18.00 72.0 94.0 56.0 20.90 25.00 32.00 NPT 3/8-18 NPT 1/16-27 DR210-084-25-07-4D-T 21.00 84.0 109.0 56.0 24.90 25.00 32.00 NPT 3/8-18 NPT 1/16-27 DR250-100-32-09-4D-T 25.00 100.0 133.0 58.0 27.90 32.00 42.00 NPT 1/2-14 NPT 1/16-27 DR280-112-32-09-4D-T 28.00 112.0 144.0 58.0 30.90 32.00 42.00 NPT 1/2-14 NPT 1/16-27 DR310-124-32-09-4D-T 31.00 124.0 157.0 58.0 31.90 32.00 42.00 NPT 1/2-14 NPT 1/16-27 DR320-128-32-09-4D-T 32.00 128.0 161.0 58.0 32.90 32.00 42.00 NPT 1/2-14 NPT 1/16-27 DR330-132-32-12-4D-T 33.00 132.0 169.0 58.0 34.90 32.00 50.00 NPT 1/2-14 NPT 1/16-27 DR350-140-32-12-4D-T 35.00 140.0 177.0 58.0 39.90 32.00 50.00 NPT 1/2-14 NPT 1/16-27 DR400-160-40-12-4D-T 40.00 160.0 197.0 68.0 44.90 40.00 50.00 NPT 3/4-14 NPT 1/4-18 DR450-180-40-16-4D-T 45.00 180.0 215.0 68.0 51.90 40.00 60.00 NPT 3/4-14 NPT 1/4-18 DR520-208-40-16-4D-T 52.00 208.0 243.0 68.0 55.90 40.00 60.00 NPT 3/4-14 NPT 1/4-18 DR560-224-40-16-4D-T 56.00 224.0 259.0 68.0 57.90 40.00 60.00 NPT 3/4-14 NPT 1/4-18 DR580-232-40-16-4D-T 58.00 232.0 267.0 68.0 58.90 40.00 60.00 NPT 3/4-14 NPT 1/4-18 DR590-236-40-16-4D-T 59.00 236.0 271.0 68.0 60.00 40.00 60.00 NPT 3/4-14 NPT 1/4-18 • Допуск отверстия: D+0.35/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. (1) Диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на токарном станке. Пластины см.: SOGX-AL (B63) • SOMT-DT (B64) • SOMT-GF (B64) • SOMX-DT (B62) • SOMX-GF (B63). Запасные части Обозначение Винт Ключ Стержень Torx Рукоятка Заглушка Заглушка 1 ключа DR140-056-20-05-4D-T SR 34-533/L T-6/5 PLUG 1/16-27 PTF3/4 PLUG 1/4"18 TAPER PTF7/8"ZINK C DR160-064-20-05-4D-T SR 34-533/L T-6/5 PLUG 1/16-27 PTF3/4 PLUG 1/4"18 TAPER PTF7/8"ZINK C DR180-072-25-06-4D-T SR 34-508/L T-7/51 PLUG 1/16-27 PTF3/4 PLUG 3/8-18 PTF TAPER 3/4 TAPER DR210-084-25-07-4D-T SR 14-560 T-8/51 PLUG 1/16-27 PTF3/4 PLUG 3/8-18 PTF TAPER 3/4 TAPER DR250-100-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLUG 1/16-27 PTF3/4 PLUG 1/2-14 PTF TAPER 3/4 TAPER DR280-112-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLUG 1/16-27 PTF3/4 PLUG 1/2-14 PTF TAPER 3/4 TAPER DR310-124-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLUG 1/16-27 PTF3/4 PLUG 1/2-14 PTF TAPER 3/4 TAPER DR320-128-32-09-4D-T SR 34-506 BLD T09/M7-SW4 SW4-SD PLUG 1/16-27 PTF3/4 PLUG 1/2-14 PTF TAPER 3/4 TAPER DR330-132-32-12-4D-T SR 14-544/S BLD T15/S7 SW6-SD PLUG 1/16-27 PTF3/4 PLUG 1/2-14 PTF TAPER 3/4 TAPER DR350-140-32-12-4D-T SR 14-544/S BLD T15/S7 SW6-SD PLUG 1/16-27 PTF3/4 PLUG 1/2-14 PTF TAPER 3/4 TAPER DR400-160-40-12-4D-T SR 14-544/S BLD T15/S7 SW6-SD PLUG 1/4"18 PTF7/8"ZINK C DR450-180-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLUG 1/4"18 PTF7/8"ZINK C DR520-208-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLUG 1/4"18 PTF7/8"ZINK C DR560-224-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLUG 1/4"18 PTF7/8"ZINK C DR580-232-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLUG 1/4"18 PTF7/8"ZINK C DR590-236-40-16-4D-T SR 76-961 BLD T15/M7 SW6-T PLUG 1/4"18 PTF7/8"ZINK C B60 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
