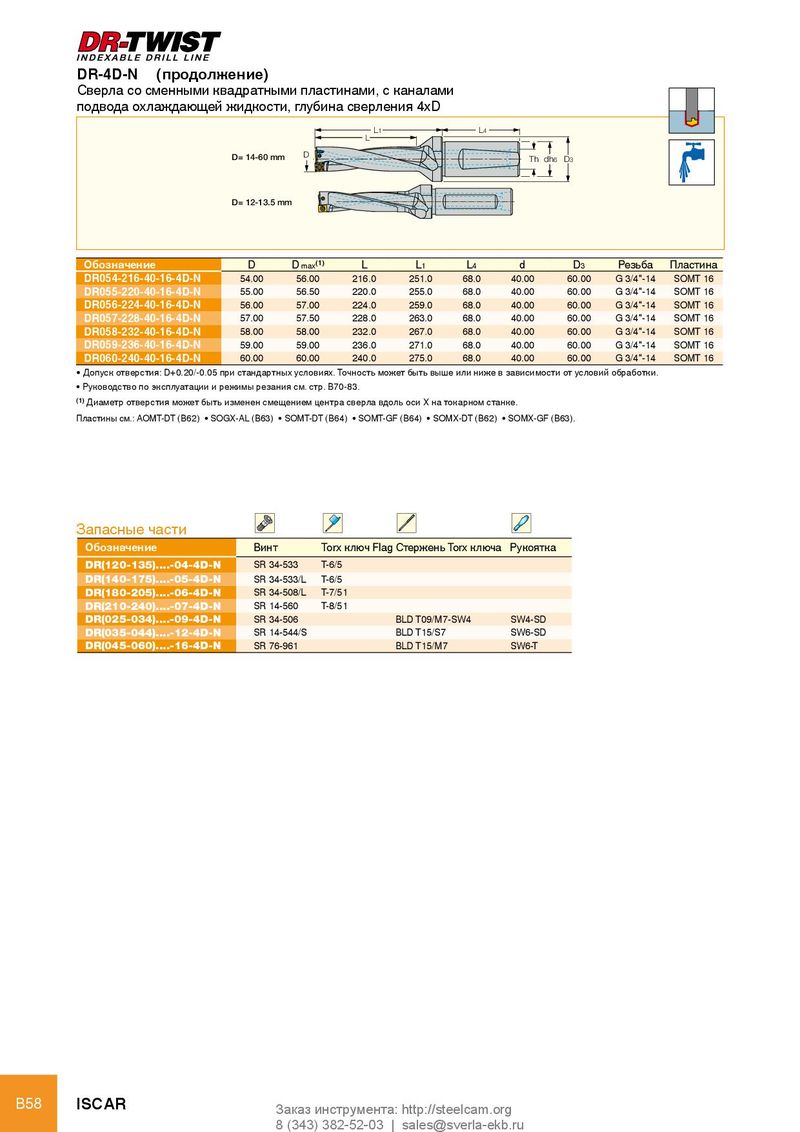

DR-4D-N (продолжение) Сверла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 4xD L1 L4 L D= 14-60 mm D Th dh6 D3 D= 12-13.5 mm Обозначение D D max(1) L L1 L4 d D3 Резьба Пластина DR054-216-40-16-4D-N 54.00 56.00 216.0 251.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR055-220-40-16-4D-N 55.00 56.50 220.0 255.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR056-224-40-16-4D-N 56.00 57.00 224.0 259.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR057-228-40-16-4D-N 57.00 57.50 228.0 263.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR058-232-40-16-4D-N 58.00 58.00 232.0 267.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR059-236-40-16-4D-N 59.00 59.00 236.0 271.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR060-240-40-16-4D-N 60.00 60.00 240.0 275.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 • Допуск отверстия: D+0.20/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. • Руководство по эксплуатации и режимы резания см. стр. B70-83. (1) Диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на токарном станке. Пластины см.: AOMT-DT (B62) • SOGX-AL (B63) • SOMT-DT (B64) • SOMT-GF (B64) • SOMX-DT (B62) • SOMX-GF (B63). Запасные части Обозначение Винт Torx ключ Flag Стержень Torx ключа Рукоятка DR(120-135)....-04-4D-N SR 34-533 T-6/5 DR(140-175)....-05-4D-N SR 34-533/L T-6/5 DR(180-205)....-06-4D-N SR 34-508/L T-7/51 DR(210-240)....-07-4D-N SR 14-560 T-8/51 DR(025-034)....-09-4D-N SR 34-506 BLD T09/M7-SW4 SW4-SD DR(035-044)....-12-4D-N SR 14-544/S BLD T15/S7 SW6-SD DR(045-060)....-16-4D-N SR 76-961 BLD T15/M7 SW6-T B58 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
