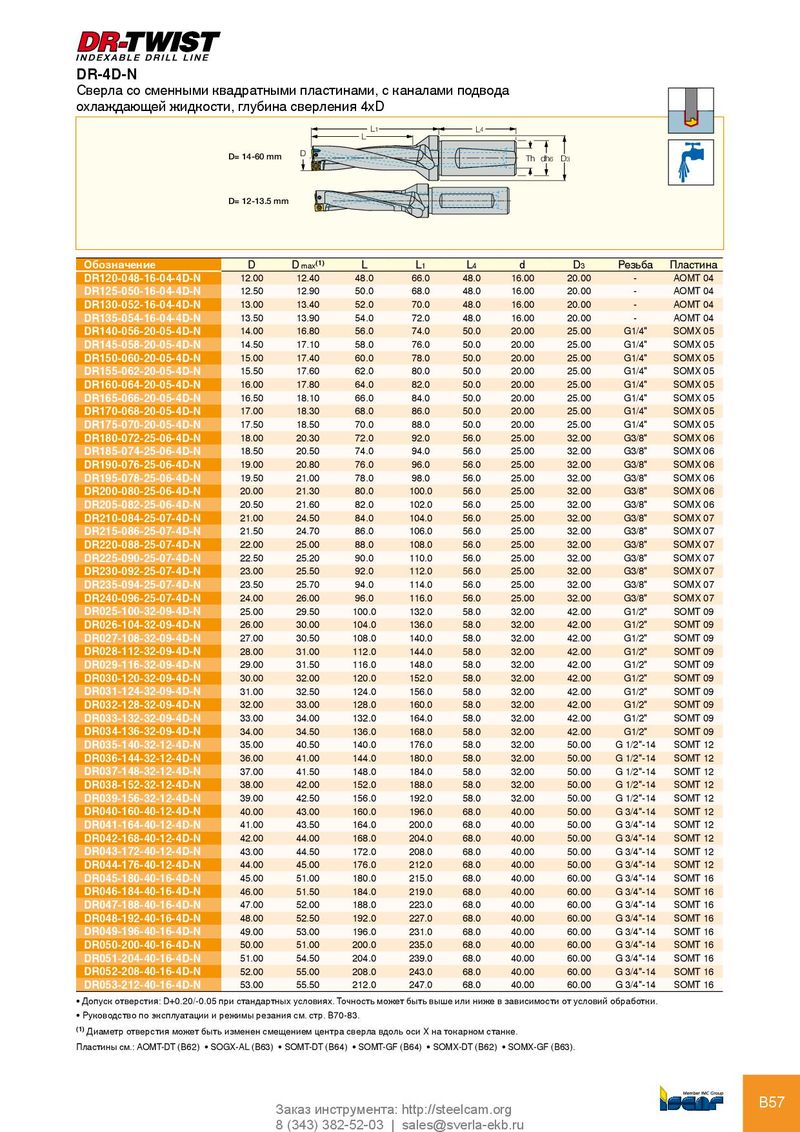

Каталог Iscar инструмент для обработки отверстий - страница 64

DR-4D-N Сверла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 4xD L1 L4 L D= 14-60 mm D Th dh6 D3 D= 12-13.5 mm Обозначение D D max(1) L L1 L4 d D3 Резьба Пластина DR120-048-16-04-4D-N 12.00 12.40 48.0 66.0 48.0 16.00 20.00 - AOMT 04 DR125-050-16-04-4D-N 12.50 12.90 50.0 68.0 48.0 16.00 20.00 - AOMT 04 DR130-052-16-04-4D-N 13.00 13.40 52.0 70.0 48.0 16.00 20.00 - AOMT 04 DR135-054-16-04-4D-N 13.50 13.90 54.0 72.0 48.0 16.00 20.00 - AOMT 04 DR140-056-20-05-4D-N 14.00 16.80 56.0 74.0 50.0 20.00 25.00 G1/4" SOMX 05 DR145-058-20-05-4D-N 14.50 17.10 58.0 76.0 50.0 20.00 25.00 G1/4" SOMX 05 DR150-060-20-05-4D-N 15.00 17.40 60.0 78.0 50.0 20.00 25.00 G1/4" SOMX 05 DR155-062-20-05-4D-N 15.50 17.60 62.0 80.0 50.0 20.00 25.00 G1/4" SOMX 05 DR160-064-20-05-4D-N 16.00 17.80 64.0 82.0 50.0 20.00 25.00 G1/4" SOMX 05 DR165-066-20-05-4D-N 16.50 18.10 66.0 84.0 50.0 20.00 25.00 G1/4" SOMX 05 DR170-068-20-05-4D-N 17.00 18.30 68.0 86.0 50.0 20.00 25.00 G1/4" SOMX 05 DR175-070-20-05-4D-N 17.50 18.50 70.0 88.0 50.0 20.00 25.00 G1/4" SOMX 05 DR180-072-25-06-4D-N 18.00 20.30 72.0 92.0 56.0 25.00 32.00 G3/8" SOMX 06 DR185-074-25-06-4D-N 18.50 20.50 74.0 94.0 56.0 25.00 32.00 G3/8" SOMX 06 DR190-076-25-06-4D-N 19.00 20.80 76.0 96.0 56.0 25.00 32.00 G3/8" SOMX 06 DR195-078-25-06-4D-N 19.50 21.00 78.0 98.0 56.0 25.00 32.00 G3/8" SOMX 06 DR200-080-25-06-4D-N 20.00 21.30 80.0 100.0 56.0 25.00 32.00 G3/8" SOMX 06 DR205-082-25-06-4D-N 20.50 21.60 82.0 102.0 56.0 25.00 32.00 G3/8" SOMX 06 DR210-084-25-07-4D-N 21.00 24.50 84.0 104.0 56.0 25.00 32.00 G3/8" SOMX 07 DR215-086-25-07-4D-N 21.50 24.70 86.0 106.0 56.0 25.00 32.00 G3/8" SOMX 07 DR220-088-25-07-4D-N 22.00 25.00 88.0 108.0 56.0 25.00 32.00 G3/8" SOMX 07 DR225-090-25-07-4D-N 22.50 25.20 90.0 110.0 56.0 25.00 32.00 G3/8" SOMX 07 DR230-092-25-07-4D-N 23.00 25.50 92.0 112.0 56.0 25.00 32.00 G3/8" SOMX 07 DR235-094-25-07-4D-N 23.50 25.70 94.0 114.0 56.0 25.00 32.00 G3/8" SOMX 07 DR240-096-25-07-4D-N 24.00 26.00 96.0 116.0 56.0 25.00 32.00 G3/8" SOMX 07 DR025-100-32-09-4D-N 25.00 29.50 100.0 132.0 58.0 32.00 42.00 G1/2" SOMT 09 DR026-104-32-09-4D-N 26.00 30.00 104.0 136.0 58.0 32.00 42.00 G1/2" SOMT 09 DR027-108-32-09-4D-N 27.00 30.50 108.0 140.0 58.0 32.00 42.00 G1/2" SOMT 09 DR028-112-32-09-4D-N 28.00 31.00 112.0 144.0 58.0 32.00 42.00 G1/2" SOMT 09 DR029-116-32-09-4D-N 29.00 31.50 116.0 148.0 58.0 32.00 42.00 G1/2" SOMT 09 DR030-120-32-09-4D-N 30.00 32.00 120.0 152.0 58.0 32.00 42.00 G1/2" SOMT 09 DR031-124-32-09-4D-N 31.00 32.50 124.0 156.0 58.0 32.00 42.00 G1/2" SOMT 09 DR032-128-32-09-4D-N 32.00 33.00 128.0 160.0 58.0 32.00 42.00 G1/2" SOMT 09 DR033-132-32-09-4D-N 33.00 34.00 132.0 164.0 58.0 32.00 42.00 G1/2" SOMT 09 DR034-136-32-09-4D-N 34.00 34.50 136.0 168.0 58.0 32.00 42.00 G1/2" SOMT 09 DR035-140-32-12-4D-N 35.00 40.50 140.0 176.0 58.0 32.00 50.00 G 1/2"-14 SOMT 12 DR036-144-32-12-4D-N 36.00 41.00 144.0 180.0 58.0 32.00 50.00 G 1/2"-14 SOMT 12 DR037-148-32-12-4D-N 37.00 41.50 148.0 184.0 58.0 32.00 50.00 G 1/2"-14 SOMT 12 DR038-152-32-12-4D-N 38.00 42.00 152.0 188.0 58.0 32.00 50.00 G 1/2"-14 SOMT 12 DR039-156-32-12-4D-N 39.00 42.50 156.0 192.0 58.0 32.00 50.00 G 1/2"-14 SOMT 12 DR040-160-40-12-4D-N 40.00 43.00 160.0 196.0 68.0 40.00 50.00 G 3/4"-14 SOMT 12 DR041-164-40-12-4D-N 41.00 43.50 164.0 200.0 68.0 40.00 50.00 G 3/4"-14 SOMT 12 DR042-168-40-12-4D-N 42.00 44.00 168.0 204.0 68.0 40.00 50.00 G 3/4"-14 SOMT 12 DR043-172-40-12-4D-N 43.00 44.50 172.0 208.0 68.0 40.00 50.00 G 3/4"-14 SOMT 12 DR044-176-40-12-4D-N 44.00 45.00 176.0 212.0 68.0 40.00 50.00 G 3/4"-14 SOMT 12 DR045-180-40-16-4D-N 45.00 51.00 180.0 215.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR046-184-40-16-4D-N 46.00 51.50 184.0 219.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR047-188-40-16-4D-N 47.00 52.00 188.0 223.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR048-192-40-16-4D-N 48.00 52.50 192.0 227.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR049-196-40-16-4D-N 49.00 53.00 196.0 231.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR050-200-40-16-4D-N 50.00 51.00 200.0 235.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR051-204-40-16-4D-N 51.00 54.50 204.0 239.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR052-208-40-16-4D-N 52.00 55.00 208.0 243.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 DR053-212-40-16-4D-N 53.00 55.50 212.0 247.0 68.0 40.00 60.00 G 3/4"-14 SOMT 16 • Допуск отверстия: D+0.20/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. • Руководство по эксплуатации и режимы резания см. стр. B70-83. (1) Диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на токарном станке. Пластины см.: AOMT-DT (B62) • SOGX-AL (B63) • SOMT-DT (B64) • SOMT-GF (B64) • SOMX-DT (B62) • SOMX-GF (B63). Заказ инструмента: http://steelcam.org B57 8 (343) 382-52-03 | sales@sverla-ekb.ru
