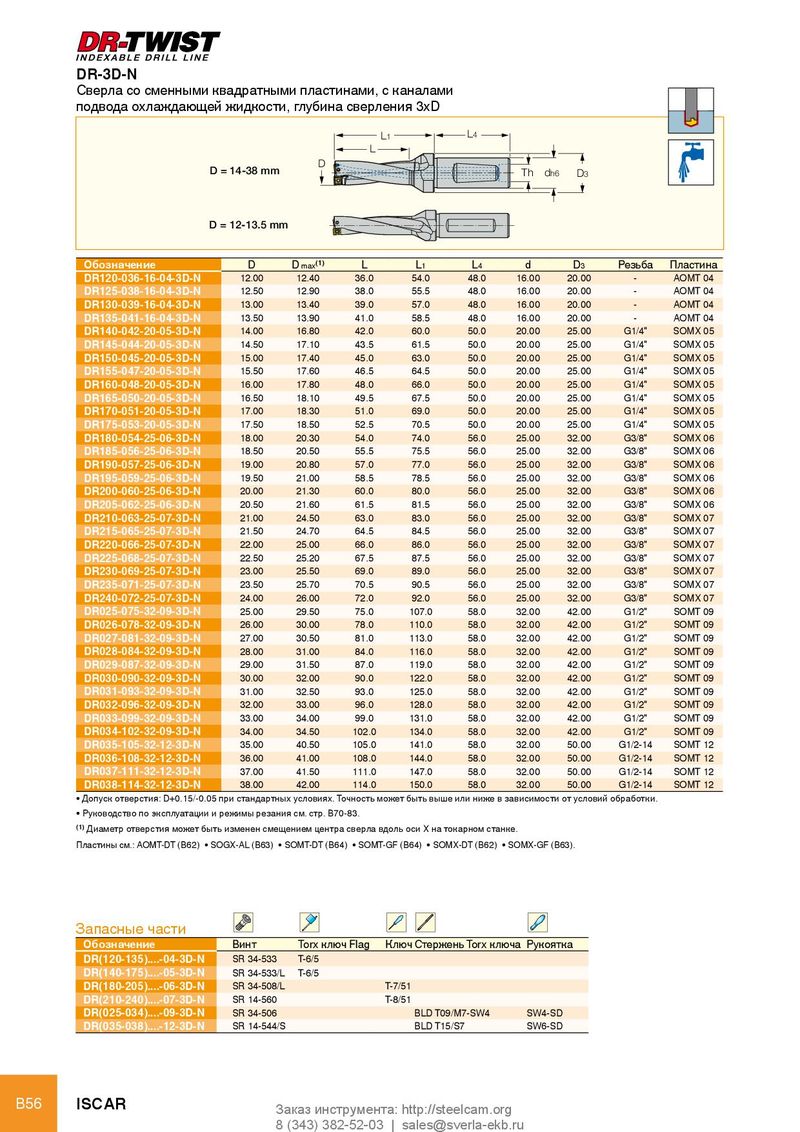

Каталог Iscar инструмент для обработки отверстий - страница 63

DR-3D-N Сверла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 3xD L1 L4 L D = 14-38 mm D Th dh6 D3 D = 12-13.5 mm Обозначение D D max(1) L L1 L4 d D3 Резьба Пластина DR120-036-16-04-3D-N 12.00 12.40 36.0 54.0 48.0 16.00 20.00 - AOMT 04 DR125-038-16-04-3D-N 12.50 12.90 38.0 55.5 48.0 16.00 20.00 - AOMT 04 DR130-039-16-04-3D-N 13.00 13.40 39.0 57.0 48.0 16.00 20.00 - AOMT 04 DR135-041-16-04-3D-N 13.50 13.90 41.0 58.5 48.0 16.00 20.00 - AOMT 04 DR140-042-20-05-3D-N 14.00 16.80 42.0 60.0 50.0 20.00 25.00 G1/4" SOMX 05 DR145-044-20-05-3D-N 14.50 17.10 43.5 61.5 50.0 20.00 25.00 G1/4" SOMX 05 DR150-045-20-05-3D-N 15.00 17.40 45.0 63.0 50.0 20.00 25.00 G1/4" SOMX 05 DR155-047-20-05-3D-N 15.50 17.60 46.5 64.5 50.0 20.00 25.00 G1/4" SOMX 05 DR160-048-20-05-3D-N 16.00 17.80 48.0 66.0 50.0 20.00 25.00 G1/4" SOMX 05 DR165-050-20-05-3D-N 16.50 18.10 49.5 67.5 50.0 20.00 25.00 G1/4" SOMX 05 DR170-051-20-05-3D-N 17.00 18.30 51.0 69.0 50.0 20.00 25.00 G1/4" SOMX 05 DR175-053-20-05-3D-N 17.50 18.50 52.5 70.5 50.0 20.00 25.00 G1/4" SOMX 05 DR180-054-25-06-3D-N 18.00 20.30 54.0 74.0 56.0 25.00 32.00 G3/8" SOMX 06 DR185-056-25-06-3D-N 18.50 20.50 55.5 75.5 56.0 25.00 32.00 G3/8" SOMX 06 DR190-057-25-06-3D-N 19.00 20.80 57.0 77.0 56.0 25.00 32.00 G3/8" SOMX 06 DR195-059-25-06-3D-N 19.50 21.00 58.5 78.5 56.0 25.00 32.00 G3/8" SOMX 06 DR200-060-25-06-3D-N 20.00 21.30 60.0 80.0 56.0 25.00 32.00 G3/8" SOMX 06 DR205-062-25-06-3D-N 20.50 21.60 61.5 81.5 56.0 25.00 32.00 G3/8" SOMX 06 DR210-063-25-07-3D-N 21.00 24.50 63.0 83.0 56.0 25.00 32.00 G3/8" SOMX 07 DR215-065-25-07-3D-N 21.50 24.70 64.5 84.5 56.0 25.00 32.00 G3/8" SOMX 07 DR220-066-25-07-3D-N 22.00 25.00 66.0 86.0 56.0 25.00 32.00 G3/8" SOMX 07 DR225-068-25-07-3D-N 22.50 25.20 67.5 87.5 56.0 25.00 32.00 G3/8" SOMX 07 DR230-069-25-07-3D-N 23.00 25.50 69.0 89.0 56.0 25.00 32.00 G3/8" SOMX 07 DR235-071-25-07-3D-N 23.50 25.70 70.5 90.5 56.0 25.00 32.00 G3/8" SOMX 07 DR240-072-25-07-3D-N 24.00 26.00 72.0 92.0 56.0 25.00 32.00 G3/8" SOMX 07 DR025-075-32-09-3D-N 25.00 29.50 75.0 107.0 58.0 32.00 42.00 G1/2" SOMT 09 DR026-078-32-09-3D-N 26.00 30.00 78.0 110.0 58.0 32.00 42.00 G1/2" SOMT 09 DR027-081-32-09-3D-N 27.00 30.50 81.0 113.0 58.0 32.00 42.00 G1/2" SOMT 09 DR028-084-32-09-3D-N 28.00 31.00 84.0 116.0 58.0 32.00 42.00 G1/2" SOMT 09 DR029-087-32-09-3D-N 29.00 31.50 87.0 119.0 58.0 32.00 42.00 G1/2" SOMT 09 DR030-090-32-09-3D-N 30.00 32.00 90.0 122.0 58.0 32.00 42.00 G1/2" SOMT 09 DR031-093-32-09-3D-N 31.00 32.50 93.0 125.0 58.0 32.00 42.00 G1/2" SOMT 09 DR032-096-32-09-3D-N 32.00 33.00 96.0 128.0 58.0 32.00 42.00 G1/2" SOMT 09 DR033-099-32-09-3D-N 33.00 34.00 99.0 131.0 58.0 32.00 42.00 G1/2" SOMT 09 DR034-102-32-09-3D-N 34.00 34.50 102.0 134.0 58.0 32.00 42.00 G1/2" SOMT 09 DR035-105-32-12-3D-N 35.00 40.50 105.0 141.0 58.0 32.00 50.00 G1/2-14 SOMT 12 DR036-108-32-12-3D-N 36.00 41.00 108.0 144.0 58.0 32.00 50.00 G1/2-14 SOMT 12 DR037-111-32-12-3D-N 37.00 41.50 111.0 147.0 58.0 32.00 50.00 G1/2-14 SOMT 12 DR038-114-32-12-3D-N 38.00 42.00 114.0 150.0 58.0 32.00 50.00 G1/2-14 SOMT 12 • Допуск отверстия: D+0.15/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. • Руководство по эксплуатации и режимы резания см. стр. B70-83. (1) Диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на токарном станке. Пластины см.: AOMT-DT (B62) • SOGX-AL (B63) • SOMT-DT (B64) • SOMT-GF (B64) • SOMX-DT (B62) • SOMX-GF (B63). Запасные части Обозначение Винт Torx ключ Flag Ключ Стержень Torx ключа Рукоятка DR(120-135)....-04-3D-N SR 34-533 T-6/5 DR(140-175)....-05-3D-N SR 34-533/L T-6/5 DR(180-205)....-06-3D-N SR 34-508/L T-7/51 DR(210-240)....-07-3D-N SR 14-560 T-8/51 DR(025-034)....-09-3D-N SR 34-506 BLD T09/M7-SW4 SW4-SD DR(035-038)....-12-3D-N SR 14-544/S BLD T15/S7 SW6-SD B56 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
