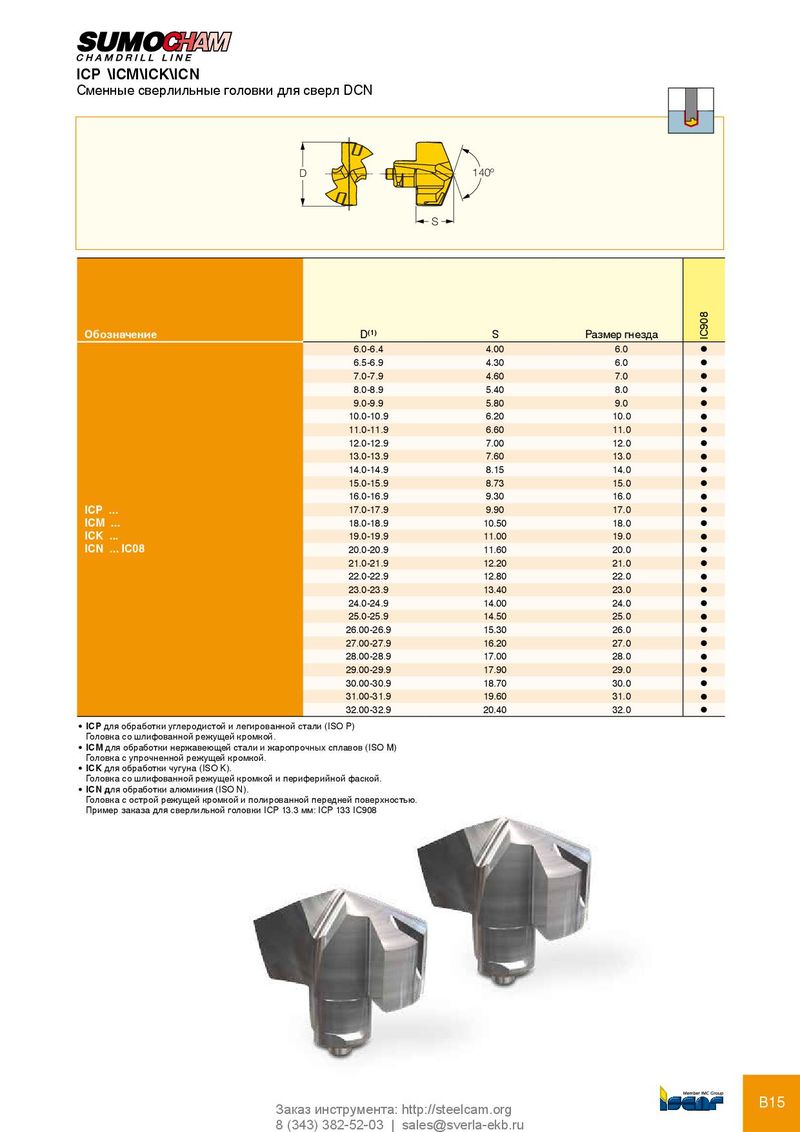

ICP \ICM\ICK\ICN
Сменные сверлильные головки для сверл DCN
D 140º
S
| обозначение | D(1) | S | Размер гнезда | IC908 |
| 6.0-6.4 | 4.00 | 6.0 | l | |
| 6.5-6.9 | 4.30 | 6.0 | l | |
| 7.0-7.9 | 4.60 | 7.0 | l | |
| 8.0-8.9 | 5.40 | 8.0 | l | |
| 9.0-9.9 | 5.80 | 9.0 | l | |
| 10.0-10.9 | 6.20 | 10.0 | l | |
| 11.0-11.9 | 6.60 | 11.0 | l | |
| 12.0-12.9 | 7.00 | 12.0 | l | |
| 13.0-13.9 | 7.60 | 13.0 | l | |
| 14.0-14.9 | 8.15 | 14.0 | l | |
| 15.0-15.9 | 8.73 | 15.0 | l | |
| 16.0-16.9 | 9.30 | 16.0 | l | |
| ICP ... | 17.0-17.9 | 9.90 | 17.0 | l |
| ICM ... | 18.0-18.9 | 10.50 | 18.0 | l |
| ICK ... | 19.0-19.9 | 11.00 | 19.0 | l |
| ICN ... IC08 | 20.0-20.9 | 11.60 | 20.0 | l |
| 21.0-21.9 | 12.20 | 21.0 | l | |
| 22.0-22.9 | 12.80 | 22.0 | l | |
| 23.0-23.9 | 13.40 | 23.0 | l | |
| 24.0-24.9 | 14.00 | 24.0 | l | |
| 25.0-25.9 | 14.50 | 25.0 | l | |
| 26.00-26.9 | 15.30 | 26.0 | l | |
| 27.00-27.9 | 16.20 | 27.0 | l | |
| 28.00-28.9 | 17.00 | 28.0 | l | |
| 29.00-29.9 | 17.90 | 29.0 | l | |
| 30.00-30.9 | 18.70 | 30.0 | l | |
| 31.00-31.9 | 19.60 | 31.0 | l | |
| 32.00-32.9 | 20.40 | 32.0 | l |
- ICP для обработки углеродистой и легированной стали (ISO P)
Головка со шлифованной режущей кромкой.
- ICM для обработки нержавеющей стали и жаропрочных сплавов (ISO M)
Головка с упрочненной режущей кромкой.
- ICK для обработки чугуна (ISO K).
Головка со шлифованной режущей кромкой и периферийной фаской.
- ICN для обработки алюминия (ISO N).
Головка с острой режущей кромкой и полированной передней поверхностью. Пример заказа для сверлильной головки ICP 13.3 мм: ICP 133 IC908
