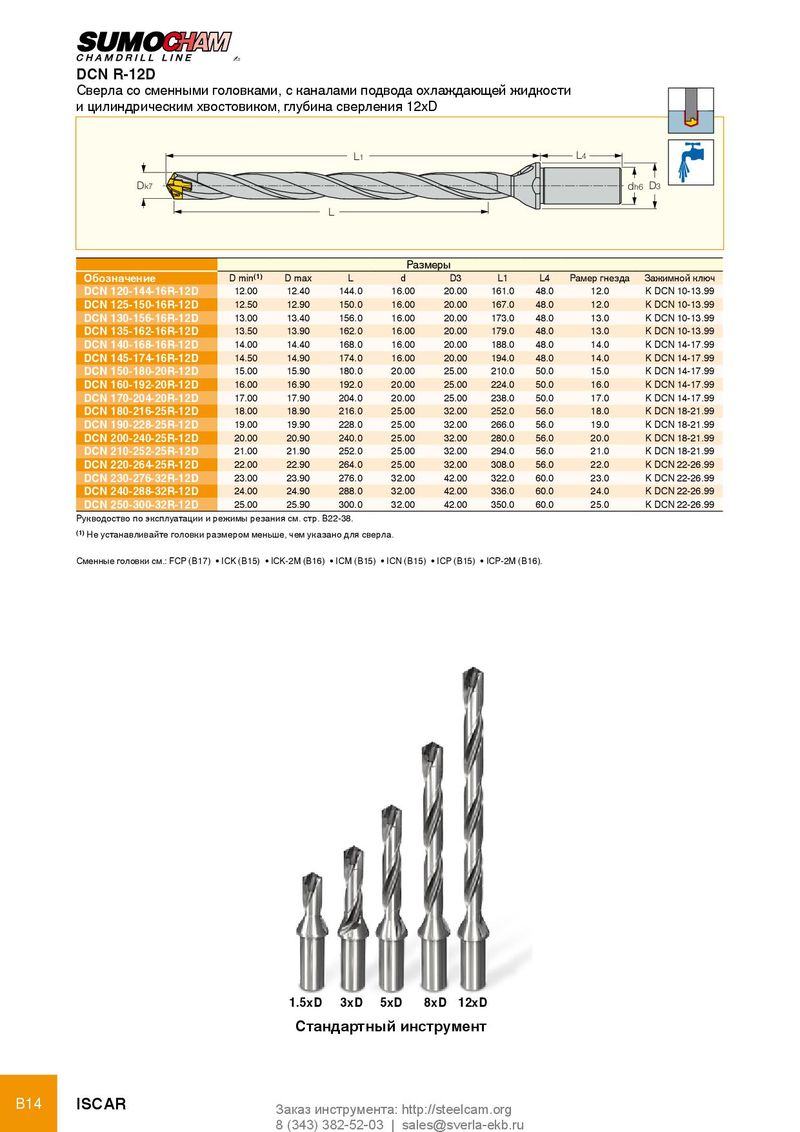

DCN R-12D -
и цилиндрическим хвостовиком, глубина сверления 12xD
L1 L4
Dk7 dh6 D3
L
| Разм | еры | ||||||||
| обозначение | D min(1) | D max | L | d | D3 | L1 | L4 | Рамер гнезда | Зажимной ключ |
| DCN 120-144-16R-12D | 12.00 | 12.40 | 144.0 | 16.00 | 20.00 | 161.0 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 125-150-16R-12D | 12.50 | 12.90 | 150.0 | 16.00 | 20.00 | 167.0 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 130-156-16R-12D | 13.00 | 13.40 | 156.0 | 16.00 | 20.00 | 173.0 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 135-162-16R-12D | 13.50 | 13.90 | 162.0 | 16.00 | 20.00 | 179.0 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 140-168-16R-12D | 14.00 | 14.40 | 168.0 | 16.00 | 20.00 | 188.0 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 145-174-16R-12D | 14.50 | 14.90 | 174.0 | 16.00 | 20.00 | 194.0 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 150-180-20R-12D | 15.00 | 15.90 | 180.0 | 20.00 | 25.00 | 210.0 | 50.0 | 15.0 | K DCN 14-17.99 |
| DCN 160-192-20R-12D | 16.00 | 16.90 | 192.0 | 20.00 | 25.00 | 224.0 | 50.0 | 16.0 | K DCN 14-17.99 |
| DCN 170-204-20R-12D | 17.00 | 17.90 | 204.0 | 20.00 | 25.00 | 238.0 | 50.0 | 17.0 | K DCN 14-17.99 |
| DCN 180-216-25R-12D | 18.00 | 18.90 | 216.0 | 25.00 | 32.00 | 252.0 | 56.0 | 18.0 | K DCN 18-21.99 |
| DCN 190-228-25R-12D | 19.00 | 19.90 | 228.0 | 25.00 | 32.00 | 266.0 | 56.0 | 19.0 | K DCN 18-21.99 |
| DCN 200-240-25R-12D | 20.00 | 20.90 | 240.0 | 25.00 | 32.00 | 280.0 | 56.0 | 20.0 | K DCN 18-21.99 |
| DCN 210-252-25R-12D | 21.00 | 21.90 | 252.0 | 25.00 | 32.00 | 294.0 | 56.0 | 21.0 | K DCN 18-21.99 |
| DCN 220-264-25R-12D | 22.00 | 22.90 | 264.0 | 25.00 | 32.00 | 308.0 | 56.0 | 22.0 | K DCN 22-26.99 |
| DCN 230-276-32R-12D | 23.00 | 23.90 | 276.0 | 32.00 | 42.00 | 322.0 | 60.0 | 23.0 | K DCN 22-26.99 |
| DCN 240-288-32R-12D | 24.00 | 24.90 | 288.0 | 32.00 | 42.00 | 336.0 | 60.0 | 24.0 | K DCN 22-26.99 |
| DCN 250-300-32R-12D | 25.00 | 25.90 | 300.0 | 32.00 | 42.00 | 350.0 | 60.0 | 25.0 | K DCN 22-26.99 |
Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. Сменные головки см.: FCP (B17) • ICK (B15) • ICK-2M (B16) • ICM (B15) • ICN (B15) • ICP (B15) • ICP-2M (B16).
1.5xD 3xD 5xD 8xD 12xD
Стандартный инструмент
