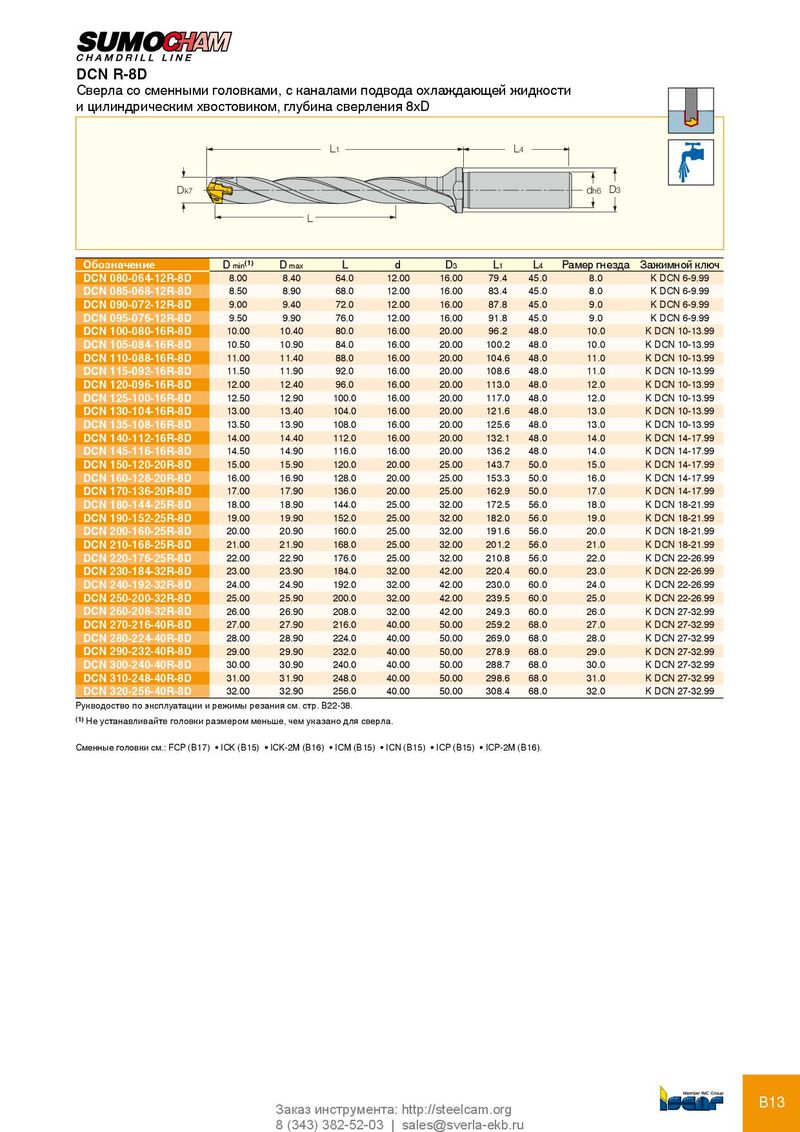

и цилиндрическим хвостовиком, глубина сверления 8xD
| L1 | L | 4 | |||||||
| Dk7 | dh6 D3 | ||||||||
| L | |||||||||
| обозначение | Dmin(1) | Dmax | L | d | D3 | L1 | L4 | Рамер гнезда | Зажимной ключ |
| DCN 080-064-12R-8D | 8.00 | 8.40 | 64.0 | 12.00 | 16.00 | 79.4 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 085-068-12R-8D | 8.50 | 8.90 | 68.0 | 12.00 | 16.00 | 83.4 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 090-072-12R-8D | 9.00 | 9.40 | 72.0 | 12.00 | 16.00 | 87.8 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 095-076-12R-8D | 9.50 | 9.90 | 76.0 | 12.00 | 16.00 | 91.8 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 100-080-16R-8D | 10.00 | 10.40 | 80.0 | 16.00 | 20.00 | 96.2 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 105-084-16R-8D | 10.50 | 10.90 | 84.0 | 16.00 | 20.00 | 100.2 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 110-088-16R-8D | 11.00 | 11.40 | 88.0 | 16.00 | 20.00 | 104.6 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 115-092-16R-8D | 11.50 | 11.90 | 92.0 | 16.00 | 20.00 | 108.6 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 120-096-16R-8D | 12.00 | 12.40 | 96.0 | 16.00 | 20.00 | 113.0 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 125-100-16R-8D | 12.50 | 12.90 | 100.0 | 16.00 | 20.00 | 117.0 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 130-104-16R-8D | 13.00 | 13.40 | 104.0 | 16.00 | 20.00 | 121.6 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 135-108-16R-8D | 13.50 | 13.90 | 108.0 | 16.00 | 20.00 | 125.6 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 140-112-16R-8D | 14.00 | 14.40 | 112.0 | 16.00 | 20.00 | 132.1 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 145-116-16R-8D | 14.50 | 14.90 | 116.0 | 16.00 | 20.00 | 136.2 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 150-120-20R-8D | 15.00 | 15.90 | 120.0 | 20.00 | 25.00 | 143.7 | 50.0 | 15.0 | K DCN 14-17.99 |
| DCN 160-128-20R-8D | 16.00 | 16.90 | 128.0 | 20.00 | 25.00 | 153.3 | 50.0 | 16.0 | K DCN 14-17.99 |
| DCN 170-136-20R-8D | 17.00 | 17.90 | 136.0 | 20.00 | 25.00 | 162.9 | 50.0 | 17.0 | K DCN 14-17.99 |
| DCN 180-144-25R-8D | 18.00 | 18.90 | 144.0 | 25.00 | 32.00 | 172.5 | 56.0 | 18.0 | K DCN 18-21.99 |
| DCN 190-152-25R-8D | 19.00 | 19.90 | 152.0 | 25.00 | 32.00 | 182.0 | 56.0 | 19.0 | K DCN 18-21.99 |
| DCN 200-160-25R-8D | 20.00 | 20.90 | 160.0 | 25.00 | 32.00 | 191.6 | 56.0 | 20.0 | K DCN 18-21.99 |
| DCN 210-168-25R-8D | 21.00 | 21.90 | 168.0 | 25.00 | 32.00 | 201.2 | 56.0 | 21.0 | K DCN 18-21.99 |
| DCN 220-176-25R-8D | 22.00 | 22.90 | 176.0 | 25.00 | 32.00 | 210.8 | 56.0 | 22.0 | K DCN 22-26.99 |
| DCN 230-184-32R-8D | 23.00 | 23.90 | 184.0 | 32.00 | 42.00 | 220.4 | 60.0 | 23.0 | K DCN 22-26.99 |
| DCN 240-192-32R-8D | 24.00 | 24.90 | 192.0 | 32.00 | 42.00 | 230.0 | 60.0 | 24.0 | K DCN 22-26.99 |
| DCN 250-200-32R-8D | 25.00 | 25.90 | 200.0 | 32.00 | 42.00 | 239.5 | 60.0 | 25.0 | K DCN 22-26.99 |
| DCN 260-208-32R-8D | 26.00 | 26.90 | 208.0 | 32.00 | 42.00 | 249.3 | 60.0 | 26.0 | K DCN 27-32.99 |
| DCN 270-216-40R-8D | 27.00 | 27.90 | 216.0 | 40.00 | 50.00 | 259.2 | 68.0 | 27.0 | K DCN 27-32.99 |
| DCN 280-224-40R-8D | 28.00 | 28.90 | 224.0 | 40.00 | 50.00 | 269.0 | 68.0 | 28.0 | K DCN 27-32.99 |
| DCN 290-232-40R-8D | 29.00 | 29.90 | 232.0 | 40.00 | 50.00 | 278.9 | 68.0 | 29.0 | K DCN 27-32.99 |
| DCN 300-240-40R-8D | 30.00 | 30.90 | 240.0 | 40.00 | 50.00 | 288.7 | 68.0 | 30.0 | K DCN 27-32.99 |
| DCN 310-248-40R-8D | 31.00 | 31.90 | 248.0 | 40.00 | 50.00 | 298.6 | 68.0 | 31.0 | K DCN 27-32.99 |
| DCN 320-256-40R-8D | 32.00 | 32.90 | 256.0 | 40.00 | 50.00 | 308.4 | 68.0 | 32.0 | K DCN 27-32.99 |
Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. Сменные головки см.: FCP (B17) • ICK (B15) • ICK-2M (B16) • ICM (B15) • ICN (B15) • ICP (B15) • ICP-2M (B16).
