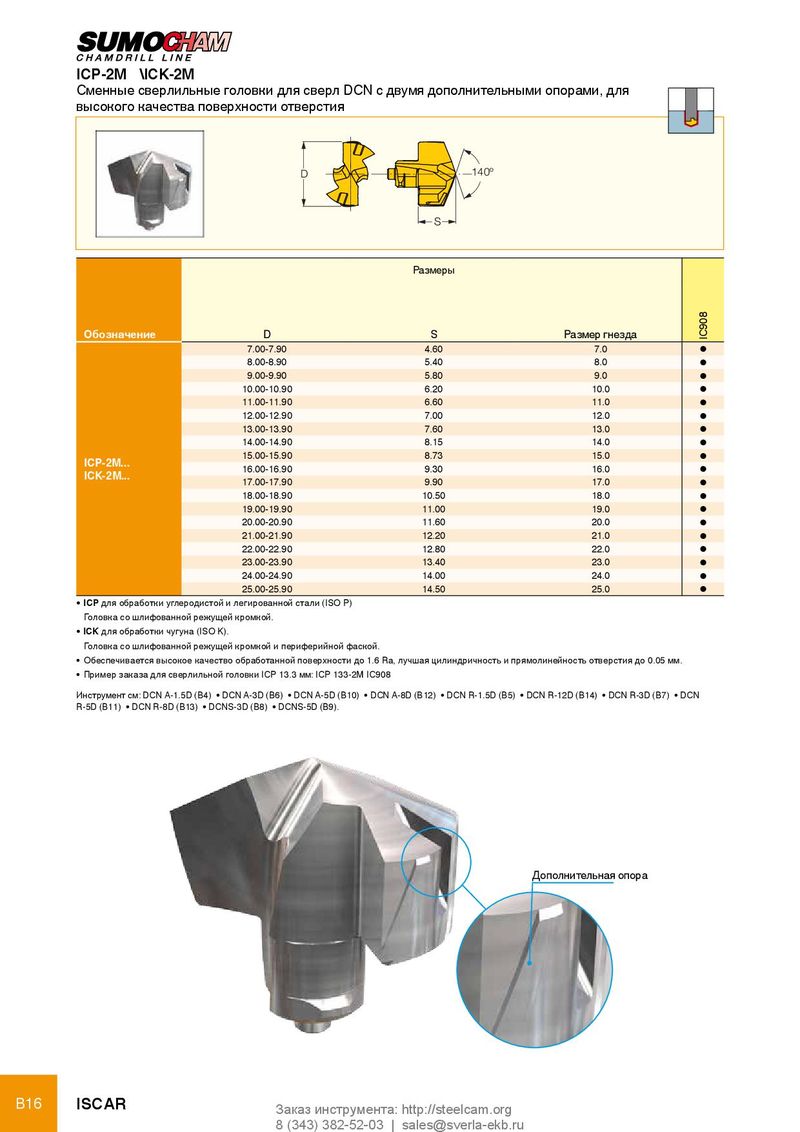

ICP-2M \ICK-2M
Сменные сверлильные головки для сверл DCN с двумя дополнительными опорами, для
высокого качества поверхности отверстия
D 140º
S
| обозначение | D | Размеры S | Размер гнезда | IC908 |
| 7.00-7.90 | 4.60 | 7.0 | l | |
| 8.00-8.90 | 5.40 | 8.0 | l | |
| 9.00-9.90 | 5.80 | 9.0 | l | |
| 10.00-10.90 | 6.20 | 10.0 | l | |
| 11.00-11.90 | 6.60 | 11.0 | l | |
| 12.00-12.90 | 7.00 | 12.0 | l | |
| 13.00-13.90 | 7.60 | 13.0 | l | |
| 14.00-14.90 | 8.15 | 14.0 | l | |
| 15.00-15.90 | 8.73 | 15.0 | l | |
| ICP-2M... ICK2M | 16.00-16.90 | 9.30 | 16.0 | l |
| -... | 17.00-17.90 | 9.90 | 17.0 | l |
| 18.00-18.90 | 10.50 | 18.0 | l | |
| 19.00-19.90 | 11.00 | 19.0 | l | |
| 20.00-20.90 | 11.60 | 20.0 | l | |
| 21.00-21.90 | 12.20 | 21.0 | l | |
| 22.00-22.90 | 12.80 | 22.0 | l | |
| 23.00-23.90 | 13.40 | 23.0 | l | |
| 24.00-24.90 | 14.00 | 24.0 | l | |
| 25.00-25.90 | 14.50 | 25.0 | l |
- ICP для обработки углеродистой и легированной стали (ISO P) Головка со шлифованной режущей кромкой.
- ICK для обработки чугуна (ISO K). Головка со шлифованной режущей кромкой и периферийной фаской.
- Обеспечивается высокое качество обработанной поверхности до 1.6 Ra, лучшая цилиндричность и прямолинейность отверстия до 0.05 мм.
- Пример заказа для сверлильной головки ICP 13.3 мм: ICP 133-2M IC908
Инструмент см: DCN A-1.5D (B4) DCN A-3D (B6) DCN A-5D (B10) DCN A-8D (B12) DCN R-1.5D (B5) DCN R-12D (B14) DCN R-3D (B7) DCN R-5D (B11) DCN R-8D (B13) DCNS-3D (B8) DCNS-5D (B9).
Дополнительная опора
