Каталог Iscar инструмент для обработки отверстий - страница 17
Навигация
Новые режущие инструменты Iscar 2026
Каталог Iscar инструмент для фрезерования
Каталог Iscar токарные державки ISO 2022
Каталог Iscar инструмент для токарной обработки
Каталог Iscar токарный инструмент
Каталог Iscar расточные системы 2022

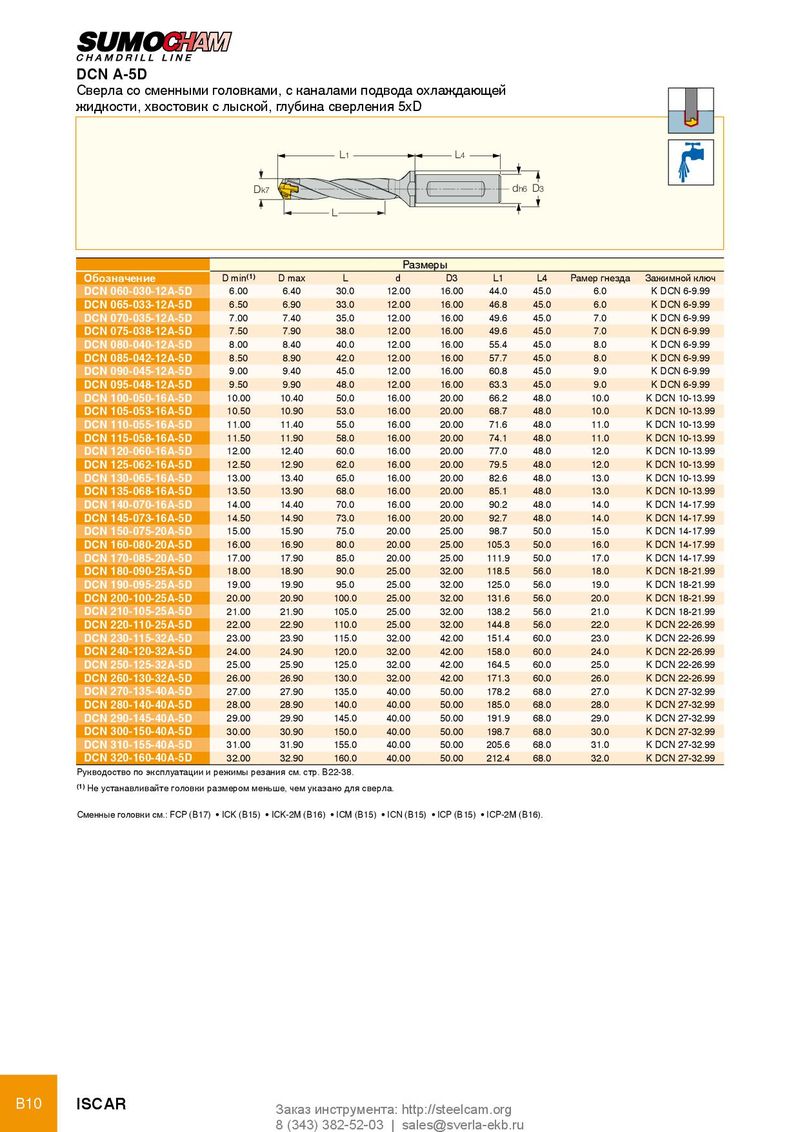

жидкости, хвостовик с лыской, глубина сверления 5xD
L1 L4
Dk7 dh6 D3
L
| Разм | еры | ||||||||
| обозначение | D min(1) | D max | L | d | D3 | L1 | L4 | Рамер гнезда | Зажимной ключ |
| DCN 060-030-12A-5D | 6.00 | 6.40 | 30.0 | 12.00 | 16.00 | 44.0 | 45.0 | 6.0 | K DCN 6-9.99 |
| DCN 065-033-12A-5D | 6.50 | 6.90 | 33.0 | 12.00 | 16.00 | 46.8 | 45.0 | 6.0 | K DCN 6-9.99 |
| DCN 070-035-12A-5D | 7.00 | 7.40 | 35.0 | 12.00 | 16.00 | 49.6 | 45.0 | 7.0 | K DCN 6-9.99 |
| DCN 075-038-12A-5D | 7.50 | 7.90 | 38.0 | 12.00 | 16.00 | 49.6 | 45.0 | 7.0 | K DCN 6-9.99 |
| DCN 080-040-12A-5D | 8.00 | 8.40 | 40.0 | 12.00 | 16.00 | 55.4 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 085-042-12A-5D | 8.50 | 8.90 | 42.0 | 12.00 | 16.00 | 57.7 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 090-045-12A-5D | 9.00 | 9.40 | 45.0 | 12.00 | 16.00 | 60.8 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 095-048-12A-5D | 9.50 | 9.90 | 48.0 | 12.00 | 16.00 | 63.3 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 100-050-16A-5D | 10.00 | 10.40 | 50.0 | 16.00 | 20.00 | 66.2 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 105-053-16A-5D | 10.50 | 10.90 | 53.0 | 16.00 | 20.00 | 68.7 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 110-055-16A-5D | 11.00 | 11.40 | 55.0 | 16.00 | 20.00 | 71.6 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 115-058-16A-5D | 11.50 | 11.90 | 58.0 | 16.00 | 20.00 | 74.1 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 120-060-16A-5D | 12.00 | 12.40 | 60.0 | 16.00 | 20.00 | 77.0 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 125-062-16A-5D | 12.50 | 12.90 | 62.0 | 16.00 | 20.00 | 79.5 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 130-065-16A-5D | 13.00 | 13.40 | 65.0 | 16.00 | 20.00 | 82.6 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 135-068-16A-5D | 13.50 | 13.90 | 68.0 | 16.00 | 20.00 | 85.1 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 140-070-16A-5D | 14.00 | 14.40 | 70.0 | 16.00 | 20.00 | 90.2 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 145-073-16A-5D | 14.50 | 14.90 | 73.0 | 16.00 | 20.00 | 92.7 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 150-075-20A-5D | 15.00 | 15.90 | 75.0 | 20.00 | 25.00 | 98.7 | 50.0 | 15.0 | K DCN 14-17.99 |
| DCN 160-080-20A-5D | 16.00 | 16.90 | 80.0 | 20.00 | 25.00 | 105.3 | 50.0 | 16.0 | K DCN 14-17.99 |
| DCN 170-085-20A-5D | 17.00 | 17.90 | 85.0 | 20.00 | 25.00 | 111.9 | 50.0 | 17.0 | K DCN 14-17.99 |
| DCN 180-090-25A-5D | 18.00 | 18.90 | 90.0 | 25.00 | 32.00 | 118.5 | 56.0 | 18.0 | K DCN 18-21.99 |
| DCN 190-095-25A-5D | 19.00 | 19.90 | 95.0 | 25.00 | 32.00 | 125.0 | 56.0 | 19.0 | K DCN 18-21.99 |
| DCN 200-100-25A-5D | 20.00 | 20.90 | 100.0 | 25.00 | 32.00 | 131.6 | 56.0 | 20.0 | K DCN 18-21.99 |
| DCN 210-105-25A-5D | 21.00 | 21.90 | 105.0 | 25.00 | 32.00 | 138.2 | 56.0 | 21.0 | K DCN 18-21.99 |
| DCN 220-110-25A-5D | 22.00 | 22.90 | 110.0 | 25.00 | 32.00 | 144.8 | 56.0 | 22.0 | K DCN 22-26.99 |
| DCN 230-115-32A-5D | 23.00 | 23.90 | 115.0 | 32.00 | 42.00 | 151.4 | 60.0 | 23.0 | K DCN 22-26.99 |
| DCN 240-120-32A-5D | 24.00 | 24.90 | 120.0 | 32.00 | 42.00 | 158.0 | 60.0 | 24.0 | K DCN 22-26.99 |
| DCN 250-125-32A-5D | 25.00 | 25.90 | 125.0 | 32.00 | 42.00 | 164.5 | 60.0 | 25.0 | K DCN 22-26.99 |
| DCN 260-130-32A-5D | 26.00 | 26.90 | 130.0 | 32.00 | 42.00 | 171.3 | 60.0 | 26.0 | K DCN 22-26.99 |
| DCN 270-135-40A-5D | 27.00 | 27.90 | 135.0 | 40.00 | 50.00 | 178.2 | 68.0 | 27.0 | K DCN 27-32.99 |
| DCN 280-140-40A-5D | 28.00 | 28.90 | 140.0 | 40.00 | 50.00 | 185.0 | 68.0 | 28.0 | K DCN 27-32.99 |
| DCN 290-145-40A-5D | 29.00 | 29.90 | 145.0 | 40.00 | 50.00 | 191.9 | 68.0 | 29.0 | K DCN 27-32.99 |
| DCN 300-150-40A-5D | 30.00 | 30.90 | 150.0 | 40.00 | 50.00 | 198.7 | 68.0 | 30.0 | K DCN 27-32.99 |
| DCN 310-155-40A-5D | 31.00 | 31.90 | 155.0 | 40.00 | 50.00 | 205.6 | 68.0 | 31.0 | K DCN 27-32.99 |
| DCN 320-160-40A-5D | 32.00 | 32.90 | 160.0 | 40.00 | 50.00 | 212.4 | 68.0 | 32.0 | K DCN 27-32.99 |
Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. Сменные головки см.: FCP (B17) • ICK (B15) • ICK-2M (B16) • ICM (B15) • ICN (B15) • ICP (B15) • ICP-2M (B16).
