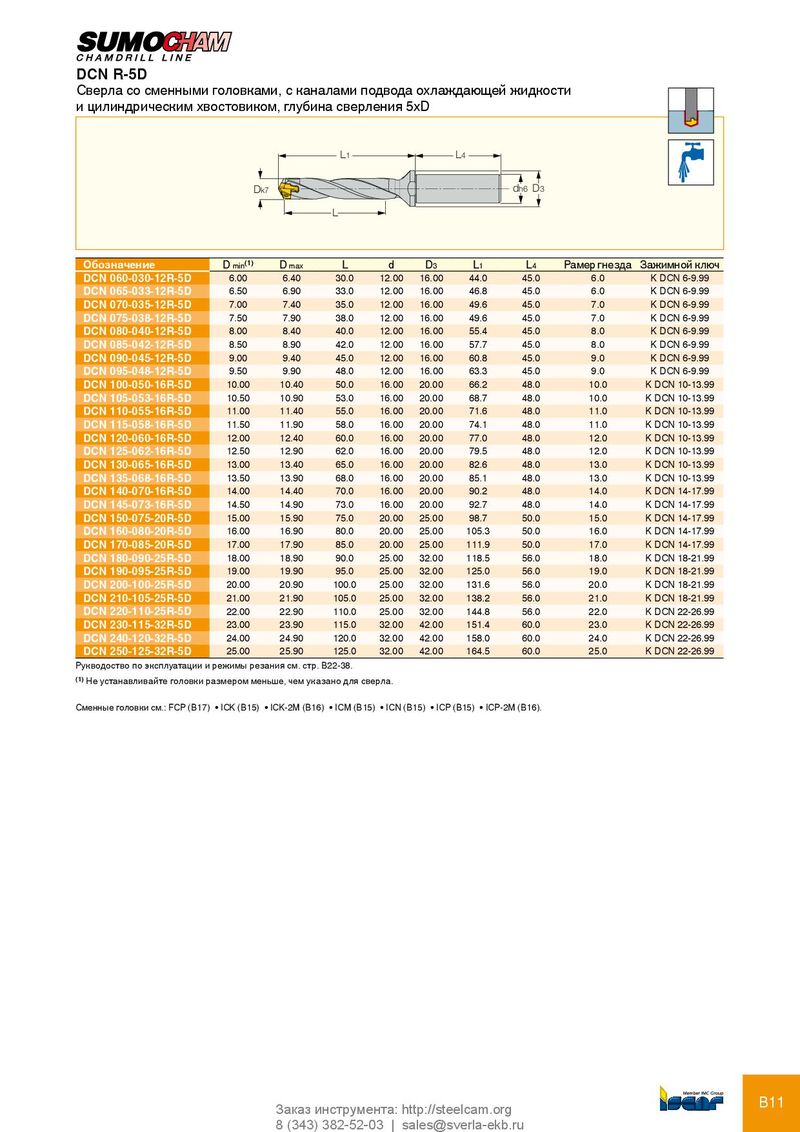

и цилиндрическим хвостовиком, глубина сверления 5xD
| L4 L1 | |
| Dk7 | dh6 D3 L |
| обозначение | Dmin(1) | Dmax | L | d | D3 | L1 | L4 | Рамер гнезда | Зажимной ключ |
| DCN 060-030-12R-5D | 6.00 | 6.40 | 30.0 | 12.00 | 16.00 | 44.0 | 45.0 | 6.0 | K DCN 6-9.99 |
| DCN 065-033-12R-5D | 6.50 | 6.90 | 33.0 | 12.00 | 16.00 | 46.8 | 45.0 | 6.0 | K DCN 6-9.99 |
| DCN 070-035-12R-5D | 7.00 | 7.40 | 35.0 | 12.00 | 16.00 | 49.6 | 45.0 | 7.0 | K DCN 6-9.99 |
| DCN 075-038-12R-5D | 7.50 | 7.90 | 38.0 | 12.00 | 16.00 | 49.6 | 45.0 | 7.0 | K DCN 6-9.99 |
| DCN 080-040-12R-5D | 8.00 | 8.40 | 40.0 | 12.00 | 16.00 | 55.4 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 085-042-12R-5D | 8.50 | 8.90 | 42.0 | 12.00 | 16.00 | 57.7 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 090-045-12R-5D | 9.00 | 9.40 | 45.0 | 12.00 | 16.00 | 60.8 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 095-048-12R-5D | 9.50 | 9.90 | 48.0 | 12.00 | 16.00 | 63.3 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 100-050-16R-5D | 10.00 | 10.40 | 50.0 | 16.00 | 20.00 | 66.2 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 105-053-16R-5D | 10.50 | 10.90 | 53.0 | 16.00 | 20.00 | 68.7 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 110-055-16R-5D | 11.00 | 11.40 | 55.0 | 16.00 | 20.00 | 71.6 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 115-058-16R-5D | 11.50 | 11.90 | 58.0 | 16.00 | 20.00 | 74.1 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 120-060-16R-5D | 12.00 | 12.40 | 60.0 | 16.00 | 20.00 | 77.0 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 125-062-16R-5D | 12.50 | 12.90 | 62.0 | 16.00 | 20.00 | 79.5 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 130-065-16R-5D | 13.00 | 13.40 | 65.0 | 16.00 | 20.00 | 82.6 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 135-068-16R-5D | 13.50 | 13.90 | 68.0 | 16.00 | 20.00 | 85.1 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 140-070-16R-5D | 14.00 | 14.40 | 70.0 | 16.00 | 20.00 | 90.2 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 145-073-16R-5D | 14.50 | 14.90 | 73.0 | 16.00 | 20.00 | 92.7 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 150-075-20R-5D | 15.00 | 15.90 | 75.0 | 20.00 | 25.00 | 98.7 | 50.0 | 15.0 | K DCN 14-17.99 |
| DCN 160-080-20R-5D | 16.00 | 16.90 | 80.0 | 20.00 | 25.00 | 105.3 | 50.0 | 16.0 | K DCN 14-17.99 |
| DCN 170-085-20R-5D | 17.00 | 17.90 | 85.0 | 20.00 | 25.00 | 111.9 | 50.0 | 17.0 | K DCN 14-17.99 |
| DCN 180-090-25R-5D | 18.00 | 18.90 | 90.0 | 25.00 | 32.00 | 118.5 | 56.0 | 18.0 | K DCN 18-21.99 |
| DCN 190-095-25R-5D | 19.00 | 19.90 | 95.0 | 25.00 | 32.00 | 125.0 | 56.0 | 19.0 | K DCN 18-21.99 |
| DCN 200-100-25R-5D | 20.00 | 20.90 | 100.0 | 25.00 | 32.00 | 131.6 | 56.0 | 20.0 | K DCN 18-21.99 |
| DCN 210-105-25R-5D | 21.00 | 21.90 | 105.0 | 25.00 | 32.00 | 138.2 | 56.0 | 21.0 | K DCN 18-21.99 |
| DCN 220-110-25R-5D | 22.00 | 22.90 | 110.0 | 25.00 | 32.00 | 144.8 | 56.0 | 22.0 | K DCN 22-26.99 |
| DCN 230-115-32R-5D | 23.00 | 23.90 | 115.0 | 32.00 | 42.00 | 151.4 | 60.0 | 23.0 | K DCN 22-26.99 |
| DCN 240-120-32R-5D | 24.00 | 24.90 | 120.0 | 32.00 | 42.00 | 158.0 | 60.0 | 24.0 | K DCN 22-26.99 |
| DCN 250-125-32R-5D | 25.00 | 25.90 | 125.0 | 32.00 | 42.00 | 164.5 | 60.0 | 25.0 | K DCN 22-26.99 |
Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. Сменные головки см.: FCP (B17) • ICK (B15) • ICK-2M (B16) • ICM (B15) • ICN (B15) • ICP (B15) • ICP-2M (B16).
