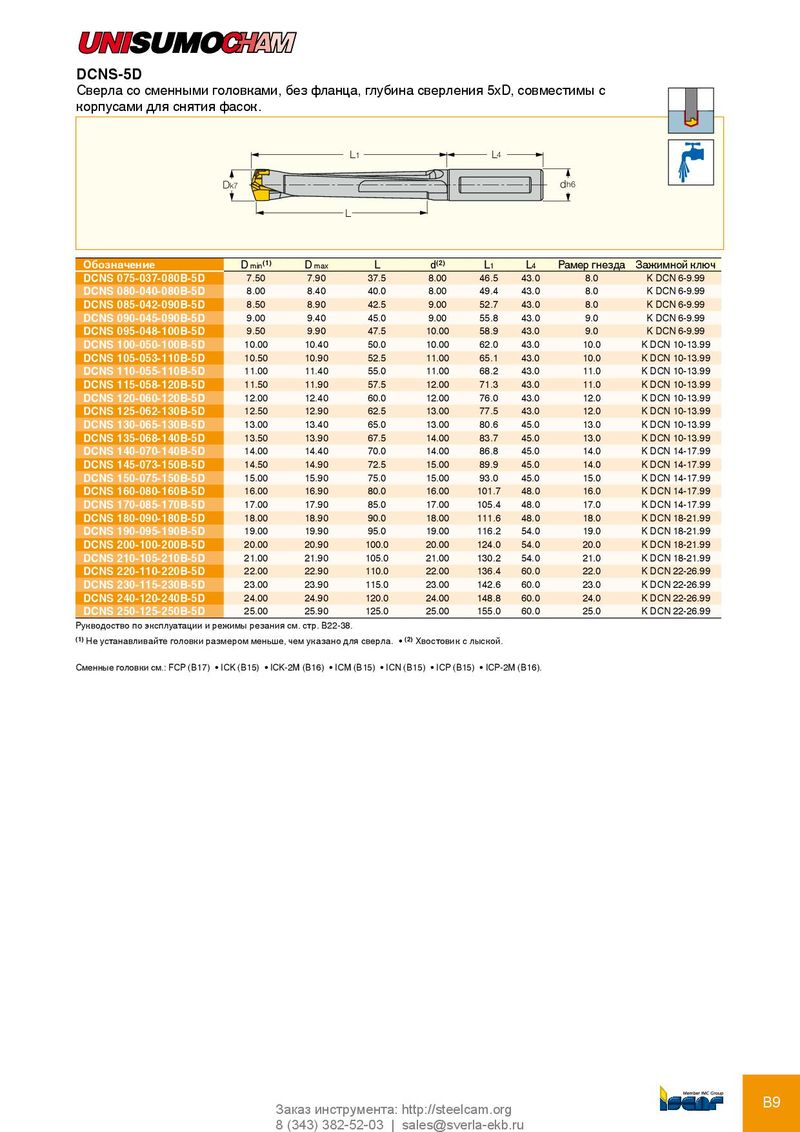

DCNS-5D
Сверла со сменными головками, без фланца, глубина сверления 5xD, совместимы с
корпусами для снятия фасок.
| L1 | L4 | |||||||
| Dk7 | dh6 | |||||||
| L | ||||||||
| обозначение | Dmin(1) | Dmax | L | d(2) | L1 | L4 | Рамер гнезд | а Зажимной ключ |
| DCNS 075-037-080B-5D | 7.50 | 7.90 | 37.5 | 8.00 | 46.5 | 43.0 | 8.0 | K DCN 6-9.99 |
| DCNS 080-040-080B-5D | 8.00 | 8.40 | 40.0 | 8.00 | 49.4 | 43.0 | 8.0 | K DCN 6-9.99 |
| DCNS 085-042-090B-5D | 8.50 | 8.90 | 42.5 | 9.00 | 52.7 | 43.0 | 8.0 | K DCN 6-9.99 |
| DCNS 090-045-090B-5D | 9.00 | 9.40 | 45.0 | 9.00 | 55.8 | 43.0 | 9.0 | K DCN 6-9.99 |
| DCNS 095-048-100B-5D | 9.50 | 9.90 | 47.5 | 10.00 | 58.9 | 43.0 | 9.0 | K DCN 6-9.99 |
| DCNS 100-050-100B-5D | 10.00 | 10.40 | 50.0 | 10.00 | 62.0 | 43.0 | 10.0 | K DCN 10-13.99 |
| DCNS 105-053-110B-5D | 10.50 | 10.90 | 52.5 | 11.00 | 65.1 | 43.0 | 10.0 | K DCN 10-13.99 |
| DCNS 110-055-110B-5D | 11.00 | 11.40 | 55.0 | 11.00 | 68.2 | 43.0 | 11.0 | K DCN 10-13.99 |
| DCNS 115-058-120B-5D | 11.50 | 11.90 | 57.5 | 12.00 | 71.3 | 43.0 | 11.0 | K DCN 10-13.99 |
| DCNS 120-060-120B-5D | 12.00 | 12.40 | 60.0 | 12.00 | 76.0 | 43.0 | 12.0 | K DCN 10-13.99 |
| DCNS 125-062-130B-5D | 12.50 | 12.90 | 62.5 | 13.00 | 77.5 | 43.0 | 12.0 | K DCN 10-13.99 |
| DCNS 130-065-130B-5D | 13.00 | 13.40 | 65.0 | 13.00 | 80.6 | 45.0 | 13.0 | K DCN 10-13.99 |
| DCNS 135-068-140B-5D | 13.50 | 13.90 | 67.5 | 14.00 | 83.7 | 45.0 | 13.0 | K DCN 10-13.99 |
| DCNS 140-070-140B-5D | 14.00 | 14.40 | 70.0 | 14.00 | 86.8 | 45.0 | 14.0 | K DCN 14-17.99 |
| DCNS 145-073-150B-5D | 14.50 | 14.90 | 72.5 | 15.00 | 89.9 | 45.0 | 14.0 | K DCN 14-17.99 |
| DCNS 150-075-150B-5D | 15.00 | 15.90 | 75.0 | 15.00 | 93.0 | 45.0 | 15.0 | K DCN 14-17.99 |
| DCNS 160-080-160B-5D | 16.00 | 16.90 | 80.0 | 16.00 | 101.7 | 48.0 | 16.0 | K DCN 14-17.99 |
| DCNS 170-085-170B-5D | 17.00 | 17.90 | 85.0 | 17.00 | 105.4 | 48.0 | 17.0 | K DCN 14-17.99 |
| DCNS 180-090-180B-5D | 18.00 | 18.90 | 90.0 | 18.00 | 111.6 | 48.0 | 18.0 | K DCN 18-21.99 |
| DCNS 190-095-190B-5D | 19.00 | 19.90 | 95.0 | 19.00 | 116.2 | 54.0 | 19.0 | K DCN 18-21.99 |
| DCNS 200-100-200B-5D | 20.00 | 20.90 | 100.0 | 20.00 | 124.0 | 54.0 | 20.0 | K DCN 18-21.99 |
| DCNS 210-105-210B-5D | 21.00 | 21.90 | 105.0 | 21.00 | 130.2 | 54.0 | 21.0 | K DCN 18-21.99 |
| DCNS 220-110-220B-5D | 22.00 | 22.90 | 110.0 | 22.00 | 136.4 | 60.0 | 22.0 | K DCN 22-26.99 |
| DCNS 230-115-230B-5D | 23.00 | 23.90 | 115.0 | 23.00 | 142.6 | 60.0 | 23.0 | K DCN 22-26.99 |
| DCNS 240-120-240B-5D | 24.00 | 24.90 | 120.0 | 24.00 | 148.8 | 60.0 | 24.0 | K DCN 22-26.99 |
| DCNS 250-125-250B-5D | 25.00 | 25.90 | 125.0 | 25.00 | 155.0 | 60.0 | 25.0 | K DCN 22-26.99 |
Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. • (2) Хвостовик с лыской. Сменные головки см.: FCP (B17) • ICK (B15) • ICK-2M (B16) • ICM (B15) • ICN (B15) • ICP (B15) • ICP-2M (B16).
