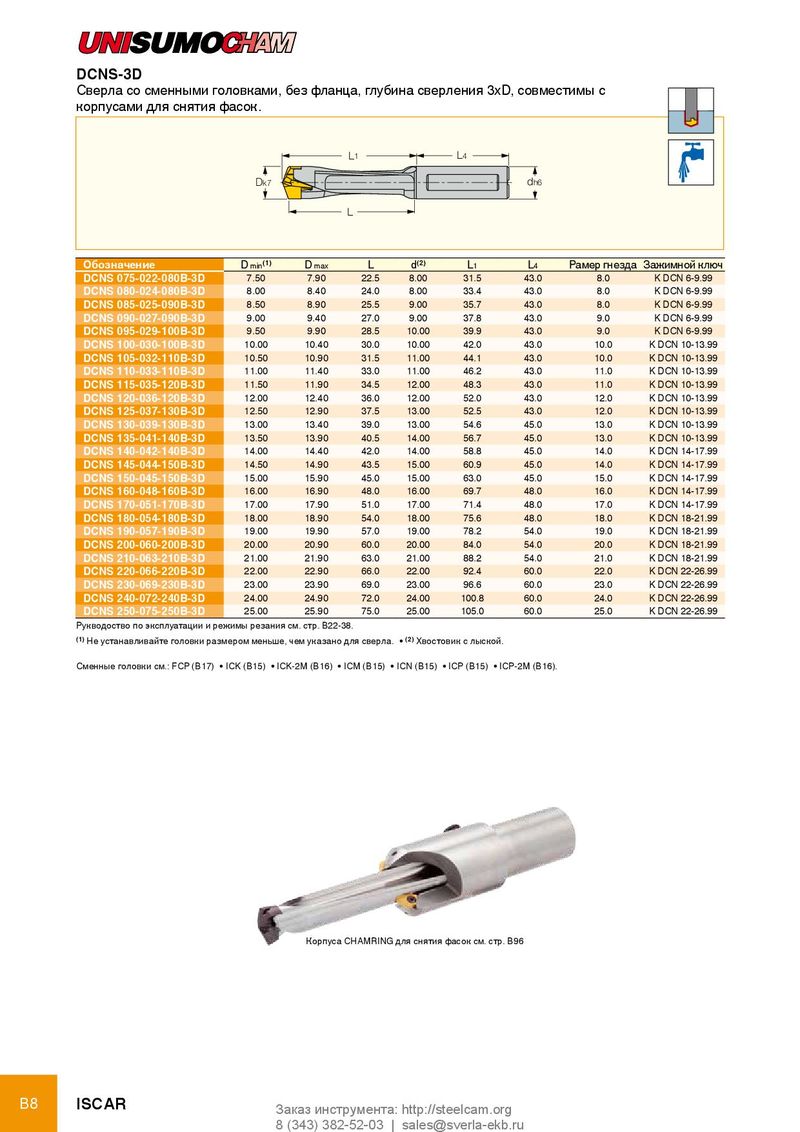

DCNS-3D
Сверла со сменными головками, без фланца, глубина сверления 3xD, совместимы с
корпусами для снятия фасок.
| L1 | L4 | |||||||
| Dk7 | dh6 | |||||||
| L | ||||||||
| обозначение | Dmin(1) | Dmax | L | d(2) | L1 | L4 | Рамер гнезд | а Зажимной ключ |
| DCNS 075-022-080B-3D | 7.50 | 7.90 | 22.5 | 8.00 | 31.5 | 43.0 | 8.0 | K DCN 6-9.99 |
| DCNS 080-024-080B-3D | 8.00 | 8.40 | 24.0 | 8.00 | 33.4 | 43.0 | 8.0 | K DCN 6-9.99 |
| DCNS 085-025-090B-3D | 8.50 | 8.90 | 25.5 | 9.00 | 35.7 | 43.0 | 8.0 | K DCN 6-9.99 |
| DCNS 090-027-090B-3D | 9.00 | 9.40 | 27.0 | 9.00 | 37.8 | 43.0 | 9.0 | K DCN 6-9.99 |
| DCNS 095-029-100B-3D | 9.50 | 9.90 | 28.5 | 10.00 | 39.9 | 43.0 | 9.0 | K DCN 6-9.99 |
| DCNS 100-030-100B-3D | 10.00 | 10.40 | 30.0 | 10.00 | 42.0 | 43.0 | 10.0 | K DCN 10-13.99 |
| DCNS 105-032-110B-3D | 10.50 | 10.90 | 31.5 | 11.00 | 44.1 | 43.0 | 10.0 | K DCN 10-13.99 |
| DCNS 110-033-110B-3D | 11.00 | 11.40 | 33.0 | 11.00 | 46.2 | 43.0 | 11.0 | K DCN 10-13.99 |
| DCNS 115-035-120B-3D | 11.50 | 11.90 | 34.5 | 12.00 | 48.3 | 43.0 | 11.0 | K DCN 10-13.99 |
| DCNS 120-036-120B-3D | 12.00 | 12.40 | 36.0 | 12.00 | 52.0 | 43.0 | 12.0 | K DCN 10-13.99 |
| DCNS 125-037-130B-3D | 12.50 | 12.90 | 37.5 | 13.00 | 52.5 | 43.0 | 12.0 | K DCN 10-13.99 |
| DCNS 130-039-130B-3D | 13.00 | 13.40 | 39.0 | 13.00 | 54.6 | 45.0 | 13.0 | K DCN 10-13.99 |
| DCNS 135-041-140B-3D | 13.50 | 13.90 | 40.5 | 14.00 | 56.7 | 45.0 | 13.0 | K DCN 10-13.99 |
| DCNS 140-042-140B-3D | 14.00 | 14.40 | 42.0 | 14.00 | 58.8 | 45.0 | 14.0 | K DCN 14-17.99 |
| DCNS 145-044-150B-3D | 14.50 | 14.90 | 43.5 | 15.00 | 60.9 | 45.0 | 14.0 | K DCN 14-17.99 |
| DCNS 150-045-150B-3D | 15.00 | 15.90 | 45.0 | 15.00 | 63.0 | 45.0 | 15.0 | K DCN 14-17.99 |
| DCNS 160-048-160B-3D | 16.00 | 16.90 | 48.0 | 16.00 | 69.7 | 48.0 | 16.0 | K DCN 14-17.99 |
| DCNS 170-051-170B-3D | 17.00 | 17.90 | 51.0 | 17.00 | 71.4 | 48.0 | 17.0 | K DCN 14-17.99 |
| DCNS 180-054-180B-3D | 18.00 | 18.90 | 54.0 | 18.00 | 75.6 | 48.0 | 18.0 | K DCN 18-21.99 |
| DCNS 190-057-190B-3D | 19.00 | 19.90 | 57.0 | 19.00 | 78.2 | 54.0 | 19.0 | K DCN 18-21.99 |
| DCNS 200-060-200B-3D | 20.00 | 20.90 | 60.0 | 20.00 | 84.0 | 54.0 | 20.0 | K DCN 18-21.99 |
| DCNS 210-063-210B-3D | 21.00 | 21.90 | 63.0 | 21.00 | 88.2 | 54.0 | 21.0 | K DCN 18-21.99 |
| DCNS 220-066-220B-3D | 22.00 | 22.90 | 66.0 | 22.00 | 92.4 | 60.0 | 22.0 | K DCN 22-26.99 |
| DCNS 230-069-230B-3D | 23.00 | 23.90 | 69.0 | 23.00 | 96.6 | 60.0 | 23.0 | K DCN 22-26.99 |
| DCNS 240-072-240B-3D | 24.00 | 24.90 | 72.0 | 24.00 | 100.8 | 60.0 | 24.0 | K DCN 22-26.99 |
| DCNS 250-075-250B-3D | 25.00 | 25.90 | 75.0 | 25.00 | 105.0 | 60.0 | 25.0 | K DCN 22-26.99 |
Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. • (2) Хвостовик с лыской. Сменные головки см.: FCP (B17) • ICK (B15) • ICK-2M (B16) • ICM (B15) • ICN (B15) • ICP (B15) • ICP-2M (B16).
Корпуса CHAMRING для снятия фасок см. стр. B96
