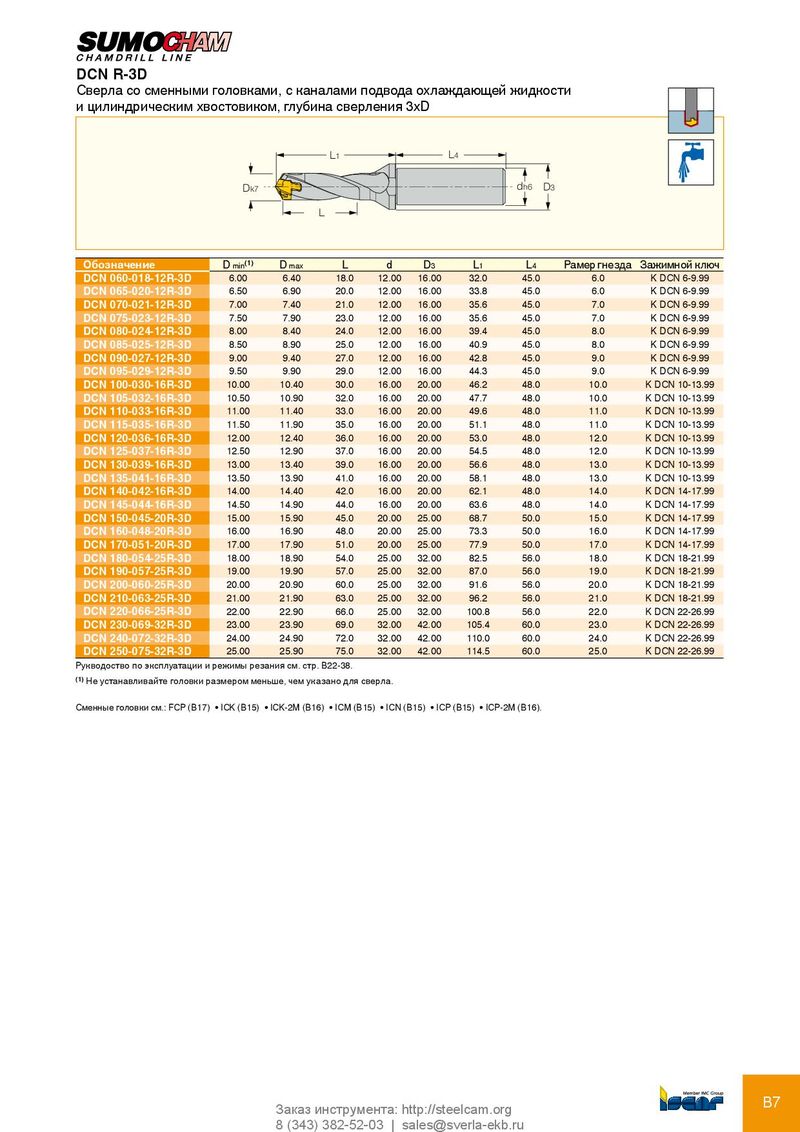

и цилиндрическим хвостовиком, глубина сверления 3xD
| L1 | L | 4 | |||||||
| Dk7 | L | dh6 D3 | |||||||
| обозначение | Dmin(1) | Dmax | L | d | D3 | L1 | L4 | Рамер гнезд | а Зажимной ключ |
| DCN 060-018-12R-3D | 6.00 | 6.40 | 18.0 | 12.00 | 16.00 | 32.0 | 45.0 | 6.0 | K DCN 6-9.99 |
| DCN 065-020-12R-3D | 6.50 | 6.90 | 20.0 | 12.00 | 16.00 | 33.8 | 45.0 | 6.0 | K DCN 6-9.99 |
| DCN 070-021-12R-3D | 7.00 | 7.40 | 21.0 | 12.00 | 16.00 | 35.6 | 45.0 | 7.0 | K DCN 6-9.99 |
| DCN 075-023-12R-3D | 7.50 | 7.90 | 23.0 | 12.00 | 16.00 | 35.6 | 45.0 | 7.0 | K DCN 6-9.99 |
| DCN 080-024-12R-3D | 8.00 | 8.40 | 24.0 | 12.00 | 16.00 | 39.4 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 085-025-12R-3D | 8.50 | 8.90 | 25.0 | 12.00 | 16.00 | 40.9 | 45.0 | 8.0 | K DCN 6-9.99 |
| DCN 090-027-12R-3D | 9.00 | 9.40 | 27.0 | 12.00 | 16.00 | 42.8 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 095-029-12R-3D | 9.50 | 9.90 | 29.0 | 12.00 | 16.00 | 44.3 | 45.0 | 9.0 | K DCN 6-9.99 |
| DCN 100-030-16R-3D | 10.00 | 10.40 | 30.0 | 16.00 | 20.00 | 46.2 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 105-032-16R-3D | 10.50 | 10.90 | 32.0 | 16.00 | 20.00 | 47.7 | 48.0 | 10.0 | K DCN 10-13.99 |
| DCN 110-033-16R-3D | 11.00 | 11.40 | 33.0 | 16.00 | 20.00 | 49.6 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 115-035-16R-3D | 11.50 | 11.90 | 35.0 | 16.00 | 20.00 | 51.1 | 48.0 | 11.0 | K DCN 10-13.99 |
| DCN 120-036-16R-3D | 12.00 | 12.40 | 36.0 | 16.00 | 20.00 | 53.0 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 125-037-16R-3D | 12.50 | 12.90 | 37.0 | 16.00 | 20.00 | 54.5 | 48.0 | 12.0 | K DCN 10-13.99 |
| DCN 130-039-16R-3D | 13.00 | 13.40 | 39.0 | 16.00 | 20.00 | 56.6 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 135-041-16R-3D | 13.50 | 13.90 | 41.0 | 16.00 | 20.00 | 58.1 | 48.0 | 13.0 | K DCN 10-13.99 |
| DCN 140-042-16R-3D | 14.00 | 14.40 | 42.0 | 16.00 | 20.00 | 62.1 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 145-044-16R-3D | 14.50 | 14.90 | 44.0 | 16.00 | 20.00 | 63.6 | 48.0 | 14.0 | K DCN 14-17.99 |
| DCN 150-045-20R-3D | 15.00 | 15.90 | 45.0 | 20.00 | 25.00 | 68.7 | 50.0 | 15.0 | K DCN 14-17.99 |
| DCN 160-048-20R-3D | 16.00 | 16.90 | 48.0 | 20.00 | 25.00 | 73.3 | 50.0 | 16.0 | K DCN 14-17.99 |
| DCN 170-051-20R-3D | 17.00 | 17.90 | 51.0 | 20.00 | 25.00 | 77.9 | 50.0 | 17.0 | K DCN 14-17.99 |
| DCN 180-054-25R-3D | 18.00 | 18.90 | 54.0 | 25.00 | 32.00 | 82.5 | 56.0 | 18.0 | K DCN 18-21.99 |
| DCN 190-057-25R-3D | 19.00 | 19.90 | 57.0 | 25.00 | 32.00 | 87.0 | 56.0 | 19.0 | K DCN 18-21.99 |
| DCN 200-060-25R-3D | 20.00 | 20.90 | 60.0 | 25.00 | 32.00 | 91.6 | 56.0 | 20.0 | K DCN 18-21.99 |
| DCN 210-063-25R-3D | 21.00 | 21.90 | 63.0 | 25.00 | 32.00 | 96.2 | 56.0 | 21.0 | K DCN 18-21.99 |
| DCN 220-066-25R-3D | 22.00 | 22.90 | 66.0 | 25.00 | 32.00 | 100.8 | 56.0 | 22.0 | K DCN 22-26.99 |
| DCN 230-069-32R-3D | 23.00 | 23.90 | 69.0 | 32.00 | 42.00 | 105.4 | 60.0 | 23.0 | K DCN 22-26.99 |
| DCN 240-072-32R-3D | 24.00 | 24.90 | 72.0 | 32.00 | 42.00 | 110.0 | 60.0 | 24.0 | K DCN 22-26.99 |
| DCN 250-075-32R-3D | 25.00 | 25.90 | 75.0 | 32.00 | 42.00 | 114.5 | 60.0 | 25.0 | K DCN 22-26.99 |
Рукводоство по эксплуатации и режимы резания см. стр. B22-38. (1) Не устанавливайте головки размером меньше, чем указано для сверла. Сменные головки см.: FCP (B17) • ICK (B15) • ICK-2M (B16) • ICM (B15) • ICN (B15) • ICP (B15) • ICP-2M (B16).
