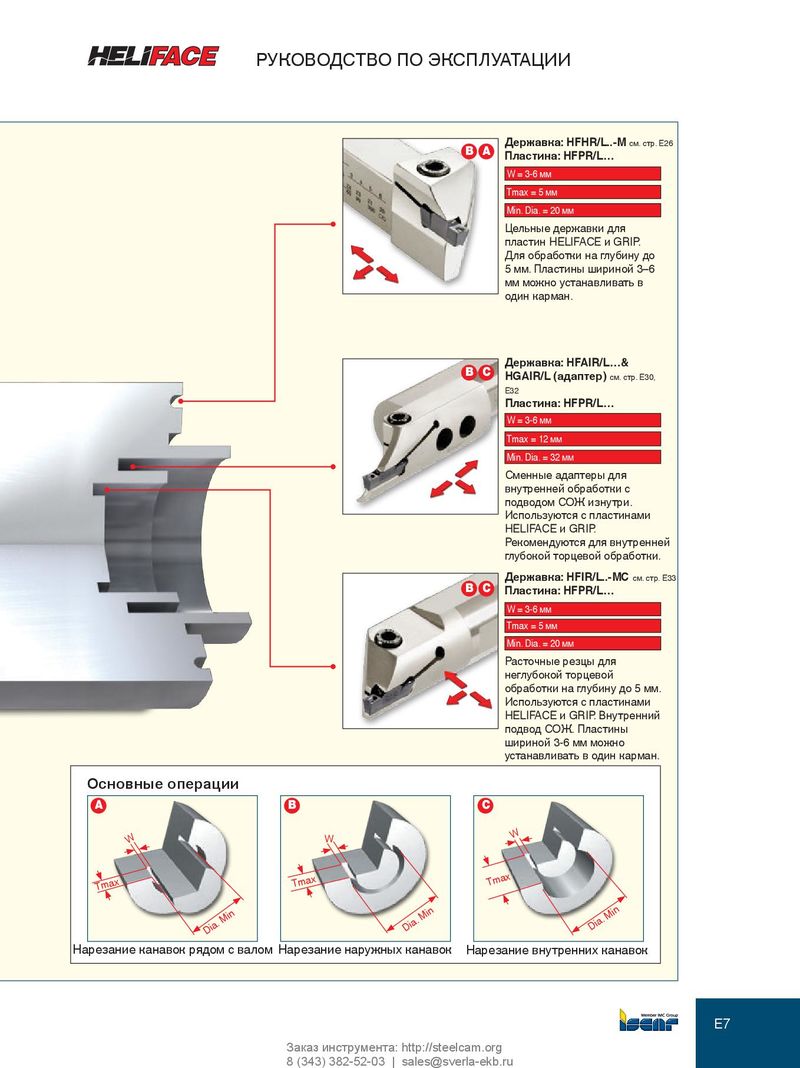

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Державка: HFHR/L..-M см. стр. E26 B A Пластина: HFPR/L… W = 3-6 мм Tmax = 5 мм Min. Dia. = 20 мм Цельные державки для пластин HELIFACE и GRIP. Для обработки на глубину до 5 мм. Пластины шириной 3–6 мм можно устанавливать в один карман. Державка: HFAIR/L…& B C HGAIR/L (адаптер) см. стр. E30, E32 Пластина: HFPR/L… W = 3-6 мм Tmax = 12 мм Min. Dia. = 32 мм Сменные адаптеры для внутренней обработки с подводом СОЖ изнутри. Используются с пластинами HELIFACE и GRIP. Рекомендуются для внутренней глубокой торцевой обработки. Державка: HFIR/L..-MC см. стр. E33 B C Пластина: HFPR/L… W = 3-6 мм Tmax = 5 мм Min. Dia. = 20 мм Расточные резцы для неглубокой торцевой обработки на глубину до 5 мм. Используются с пластинами HELIFACE и GRIP. Внутренний подвод СОЖ. Пластины шириной 3-6 мм можно устанавливать в один карман. Основные операции A B C W W W Tmax Tmax Tmax Dia. Min Dia. Min Dia. Min Нарезание канавок рядом с валом Нарезание наружных канавок Нарезание внутренних канавок E7 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
