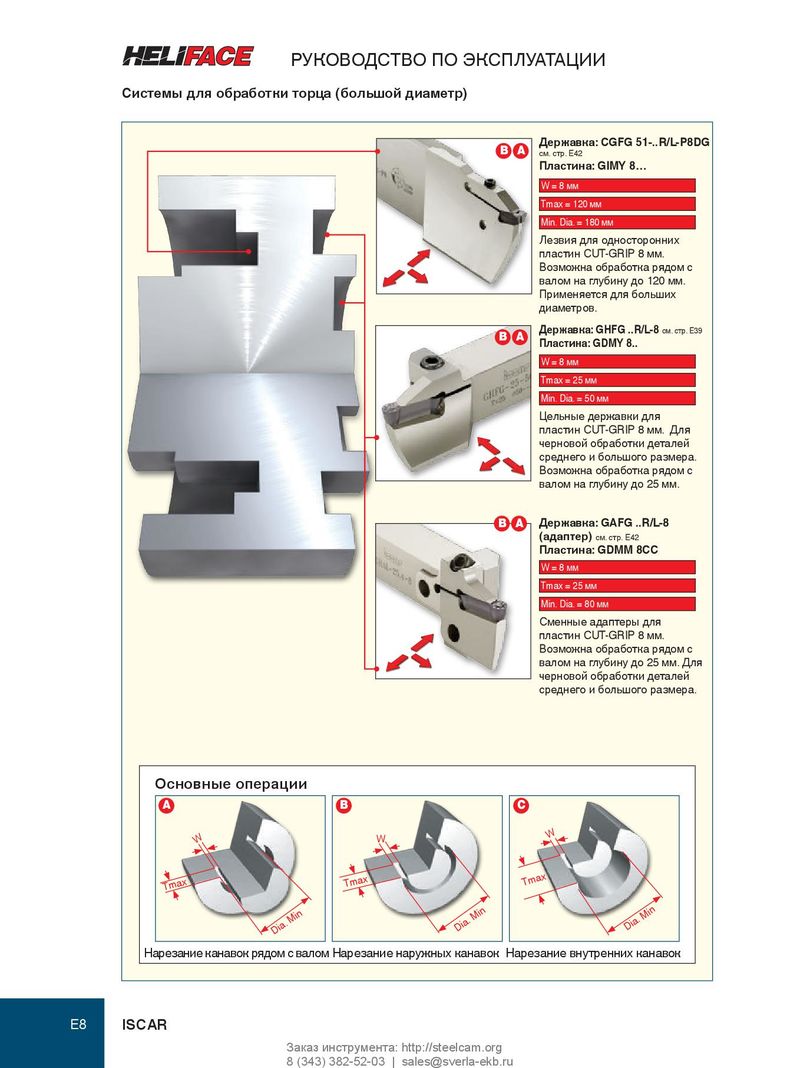

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Системы для обработки торца (большой диаметр) Державка: CGFG 51-..R/L-P8DG B A см. стр. E42 Пластина: GIMY 8… W = 8 мм Tmax = 120 мм Min. Dia. = 180 мм Лезвия для односторонних пластин CUT-GRIP 8 мм. Возможна обработка рядом с валом на глубину до 120 мм. Применяется для больших диаметров. Державка: GHFG ..R/L-8 см. стр. E39 B A Пластина: GDMY 8.. W = 8 мм Tmax = 25 мм Min. Dia. = 50 мм Цельные державки для пластин CUT-GRIP 8 мм. Для черновой обработки деталей среднего и большого размера. Возможна обработка рядом с валом на глубину до 25 мм. B A Державка: GAFG ..R/L-8 (адаптер) см. стр. E42 Пластина: GDMM 8CC W = 8 мм Tmax = 25 мм Min. Dia. = 80 мм Сменные адаптеры для пластин CUT-GRIP 8 мм. Возможна обработка рядом с валом на глубину до 25 мм. Для черновой обработки деталей среднего и большого размера. Основные операции A B C W W W Tmax Tmax Tmax Dia. Min Dia. Min Dia. Min Нарезание канавок рядом с валом Нарезание наружных канавок Нарезание внутренних канавок E8 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
