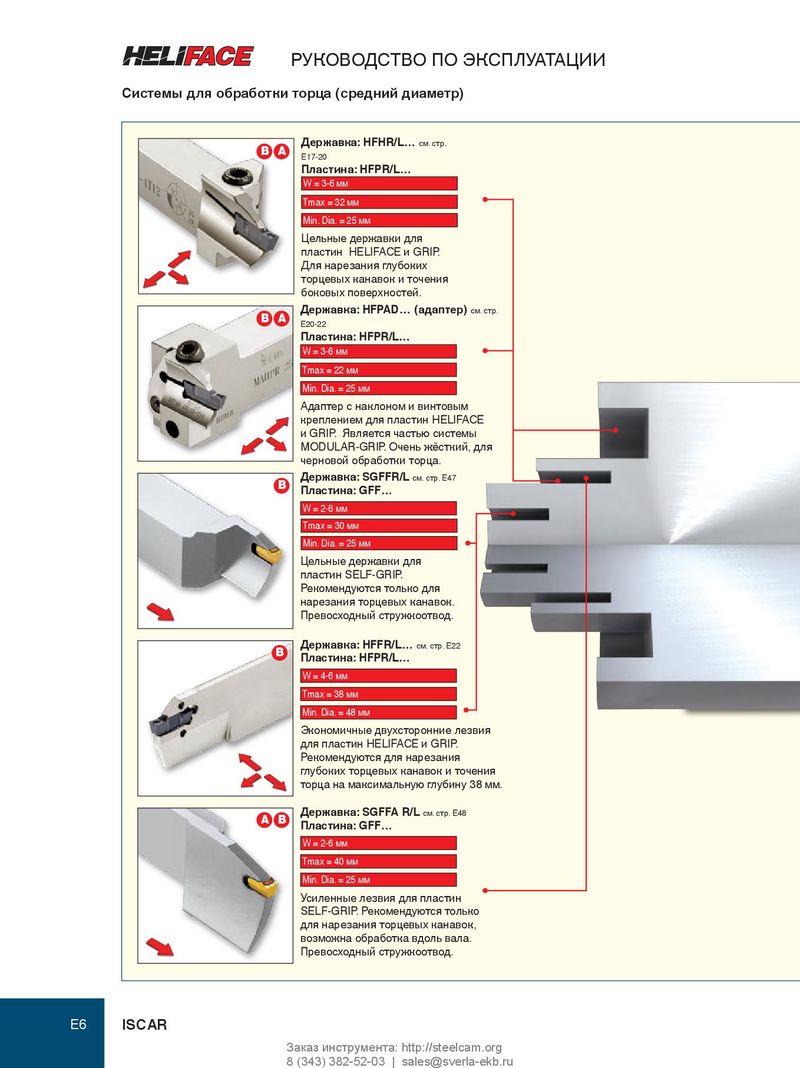

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Системы для обработки торца (средний диаметр) Державка: HFHR/L… см. стр. B A E17-20 Пластина: HFPR/L… W = 3-6 мм Tmax = 32 мм Min. Dia. = 25 мм Цельные державки для пластин HELIFACE и GRIP. Для нарезания глубоких торцевых канавок и точения боковых поверхностей. Державка: HFPAD… (адаптер) см. стр. B A E20-22 Пластина: HFPR/L… W = 3-6 мм Tmax = 22 мм Min. Dia. = 25 мм Адаптер с наклоном и винтовым креплением для пластин HELIFACE и GRIP. Является частью системы MODULAR-GRIP. Очень жёсткий, для черновой обработки торца. Державка: SGFFR/L см. стр. E47 B Пластина: GFF… W = 2-6 мм Tmax = 30 мм Min. Dia. = 25 мм Цельные державки для пластин SELF-GRIP. Рекомендуются только для нарезания торцевых канавок. Превосходный стружкоотвод. Державка: HFFR/L… см. стр. E22 B Пластина: HFPR/L… W = 4-6 мм Tmax = 38 мм Min. Dia. = 48 мм Экономичные двухсторонние лезвия для пластин HELIFACE и GRIP. Рекомендуются для нарезания глубоких торцевых канавок и точения торца на максимальную глубину 38 мм. Державка: SGFFA R/L см. стр. E48 A B Пластина: GFF… W = 2-6 мм Tmax = 40 мм Min. Dia. = 25 мм Усиленные лезвия для пластин SELF-GRIP. Рекомендуются только для нарезания торцевых канавок, возможна обработка вдоль вала. Превосходный стружкоотвод. E6 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
