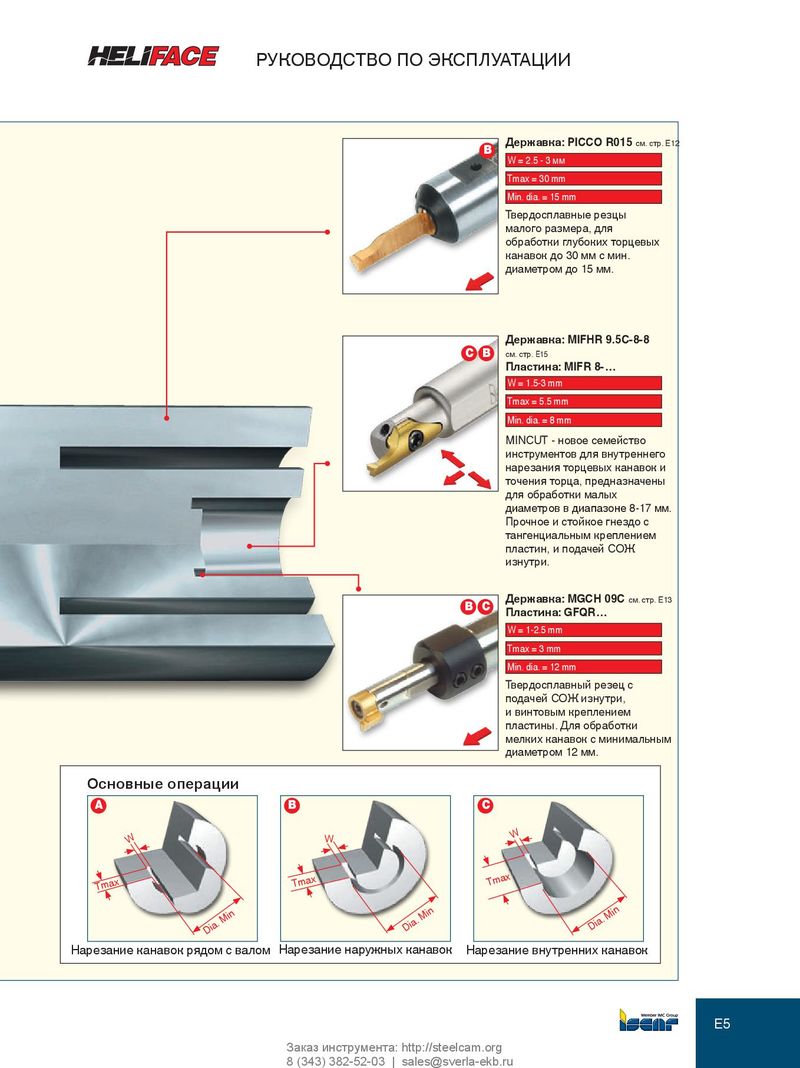

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Державка: PICCO R015 см. стр. E12 B W = 2.5 - 3 мм Tmax = 30 mm Min. dia. = 15 mm Твердосплавные резцы малого размера, для обработки глубоких торцевых канавок до 30 мм с мин. диаметром до 15 мм. Державка: MIFHR 9.5C-8-8 C B см. стр. E15 Пластина: MIFR 8-… W = 1.5-3 mm Tmax = 5.5 mm Min. dia. = 8 mm MINCUT - новое семейство инструментов для внутреннего нарезания торцевых канавок и точения торца, предназначены для обработки малых диаметров в диапазоне 8-17 мм. Прочное и стойкое гнездо с тангенциальным креплением пластин, и подачей СОЖ изнутри. Державка: MGCH 09C см. стр. E13 B C Пластина: GFQR… W = 1-2.5 mm Tmax = 3 mm Min. dia. = 12 mm Твердосплавный резец с подачей СОЖ изнутри, и винтовым креплением пластины. Для обработки мелких канавок с минимальным диаметром 12 мм. Основные операции A B C W W W Tmax Tmax Tmax Dia. Min Dia. Min Dia. Min Нарезание канавок рядом с валом Нарезание наружных канавок Нарезание внутренних канавок E5 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
