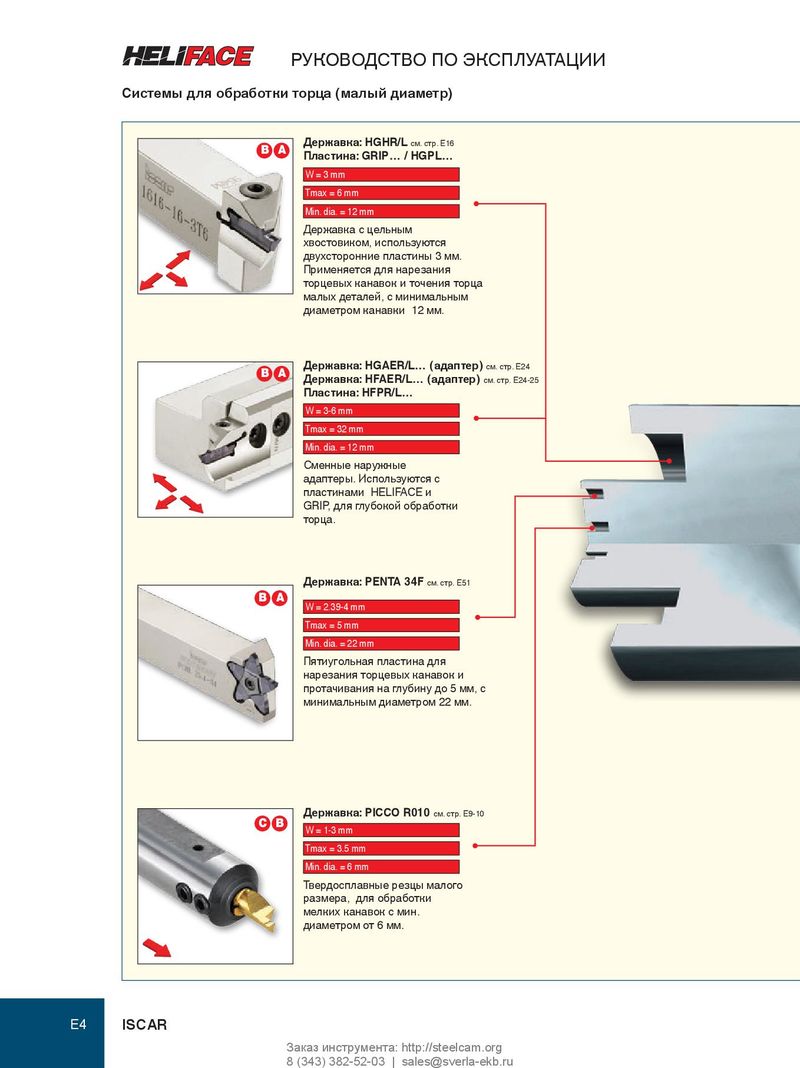

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Системы для обработки торца (малый диаметр) Державка: HGHR/L см. стр. E16 B A Пластина: GRIP… / HGPL… W = 3 mm Tmax = 6 mm Min. dia. = 12 mm Державка с цельным хвостовиком, используются двухсторонние пластины 3 мм. Применяется для нарезания торцевых канавок и точения торца малых деталей, с минимальным диаметром канавки 12 мм. Державка: HGAER/L… (адаптер) см. стр. E24 B A Державка: HFAER/L… (адаптер) см. стр. E24-25 Пластина: HFPR/L… W = 3-6 mm Tmax = 32 mm Min. dia. = 12 mm Сменные наружные адаптеры. Используются с пластинами HELIFACE и GRIP, для глубокой обработки торца. Державка: PENTA 34F см. стр. E51 B A W = 2.39-4 mm Tmax = 5 mm Min. dia. = 22 mm Пятиугольная пластина для нарезания торцевых канавок и протачивания на глубину до 5 мм, с минимальным диаметром 22 мм. Державка: PICCO R010 см. стр. E9-10 C B W = 1-3 mm Tmax = 3.5 mm Min. dia. = 6 mm Твердосплавные резцы малого размера, для обработки мелких канавок с мин. диаметром от 6 мм. E4 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
