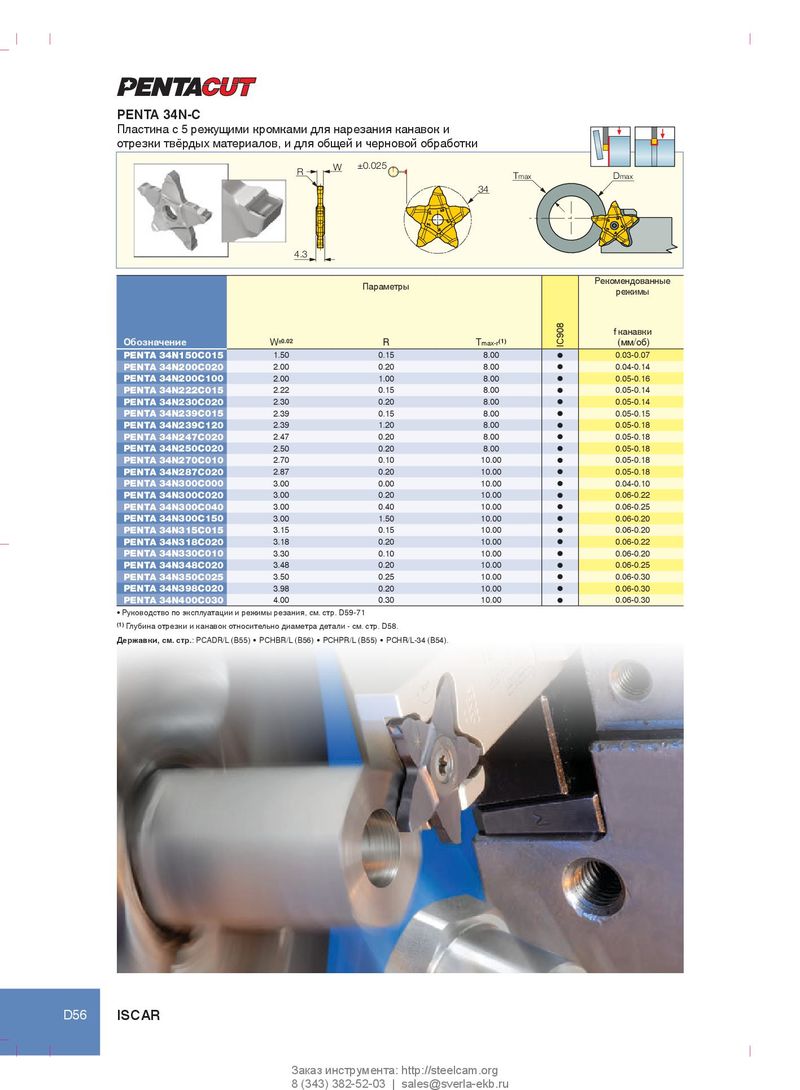

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 75

PENTA 34N-C Пластина с 5 режущими кромками для нарезания канавок и отрезки твёрдых материалов, и для общей и черновой обработки W ±0.025 R Tmax Dmax 34 4.3 Рекомендованные Параметры режимы f канавки Обозначение W ±0.02 R T max-r (1) IC908 (мм/об) PENTA 34N150C015 1.50 0.15 8.00 l 0.03-0.07 PENTA 34N200C020 2.00 0.20 8.00 l 0.04-0.14 PENTA 34N200C100 2.00 1.00 8.00 l 0.05-0.16 PENTA 34N222C015 2.22 0.15 8.00 l 0.05-0.14 PENTA 34N230C020 2.30 0.20 8.00 l 0.05-0.14 PENTA 34N239C015 2.39 0.15 8.00 l 0.05-0.15 PENTA 34N239C120 2.39 1.20 8.00 l 0.05-0.18 PENTA 34N247C020 2.47 0.20 8.00 l 0.05-0.18 PENTA 34N250C020 2.50 0.20 8.00 l 0.05-0.18 PENTA 34N270C010 2.70 0.10 10.00 l 0.05-0.18 PENTA 34N287C020 2.87 0.20 10.00 l 0.05-0.18 PENTA 34N300C000 3.00 0.00 10.00 l 0.04-0.10 PENTA 34N300C020 3.00 0.20 10.00 l 0.06-0.22 PENTA 34N300C040 3.00 0.40 10.00 l 0.06-0.25 PENTA 34N300C150 3.00 1.50 10.00 l 0.06-0.20 PENTA 34N315C015 3.15 0.15 10.00 l 0.06-0.20 PENTA 34N318C020 3.18 0.20 10.00 l 0.06-0.22 PENTA 34N330C010 3.30 0.10 10.00 l 0.06-0.20 PENTA 34N348C020 3.48 0.20 10.00 l 0.06-0.25 PENTA 34N350C025 3.50 0.25 10.00 l 0.06-0.30 PENTA 34N398C020 3.98 0.20 10.00 l 0.06-0.30 PENTA 34N400C030 4.00 0.30 10.00 l 0.06-0.30 • Руководство по эксплуатации и режимы резания, см. стр. D59-71 (1) Глубина отрезки и канавок относительно диаметра детали - см. стр. D58. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-34 (B54). D56 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
