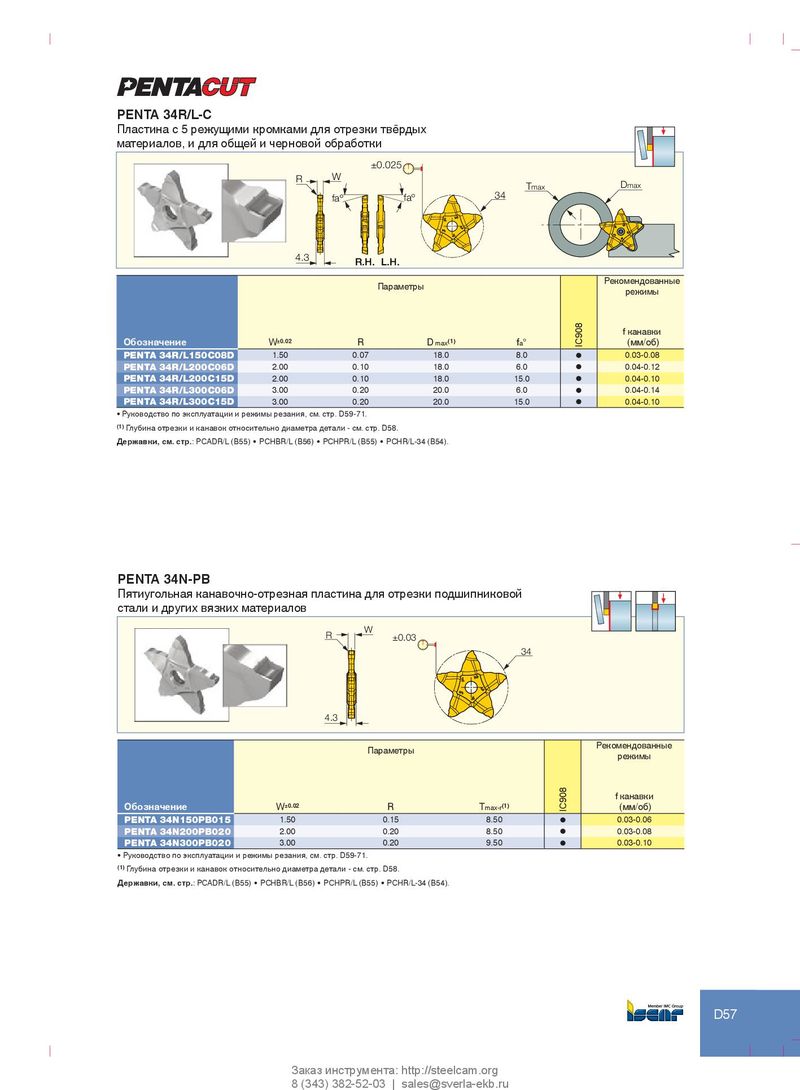

PENTA 34N-C PENTA 34R/L-C Пластина с 5 режущими кромками для отрезки твёрдых материалов, и для общей и черновой обработки ±0.025 R W Tmax Dmax faº faº 34 4.3 R.H. L.H. Рекомендованные Параметры режимы f канавки Обозначение W ±0.02 R D max (1) f a ° IC908 (мм/об) PENTA 34R/L150C08D 1.50 0.07 18.0 8.0 l 0.03-0.08 PENTA 34R/L200C06D 2.00 0.10 18.0 6.0 l 0.04-0.12 PENTA 34R/L200C15D 2.00 0.10 18.0 15.0 l 0.04-0.10 PENTA 34R/L300C06D 3.00 0.20 20.0 6.0 l 0.04-0.14 PENTA 34R/L300C15D 3.00 0.20 20.0 15.0 l 0.04-0.10 • Руководство по эксплуатации и режимы резания, см. стр. D59-71. (1) Глубина отрезки и канавок относительно диаметра детали - см. стр. D58. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-34 (B54). PENTA 34N-PB Пятиугольная канавочно-отрезная пластина для отрезки подшипниковой стали и других вязких материалов W R ±0.03 34 4.3 Рекомендованные Параметры режимы f канавки Обозначение W ±0.02 R T max-r (1) IC908 (мм/об) PENTA 34N150PB015 1.50 0.15 8.50 l 0.03-0.06 PENTA 34N200PB020 2.00 0.20 8.50 l 0.03-0.08 PENTA 34N300PB020 3.00 0.20 9.50 l 0.03-0.10 • Руководство по эксплуатации и режимы резания, см. стр. D59-71. (1) Глубина отрезки и канавок относительно диаметра детали - см. стр. D58. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-34 (B54). D57 D57 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
