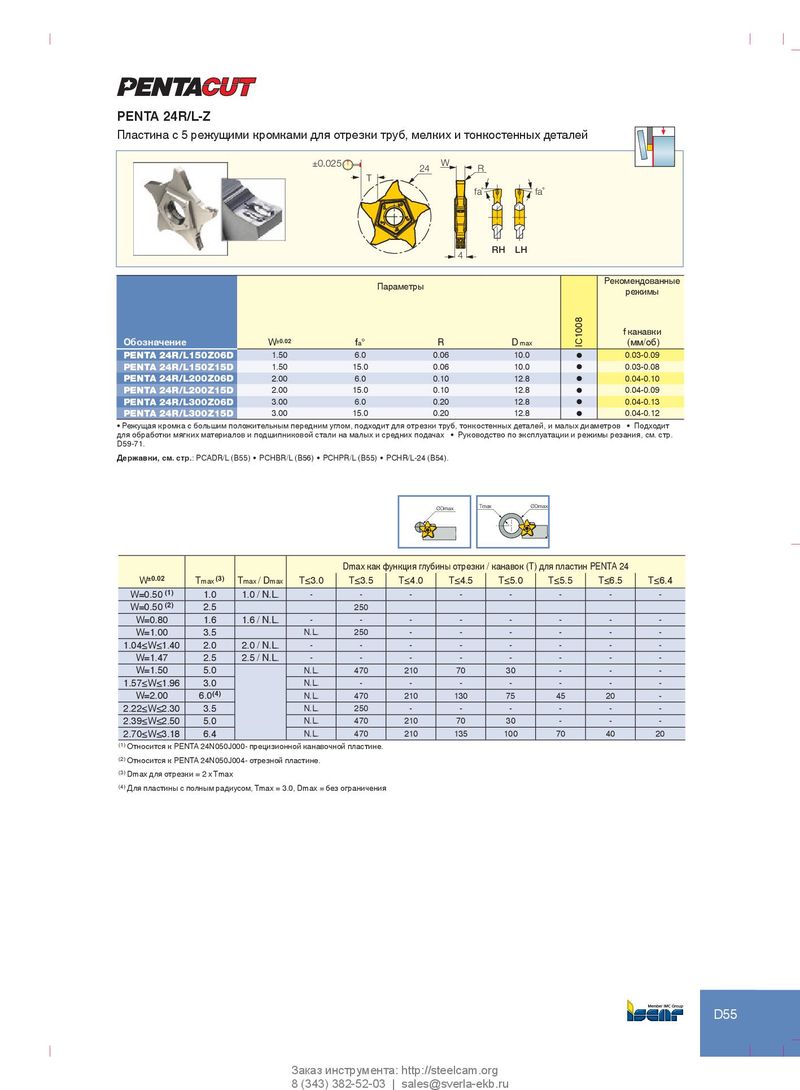

PENTA 24N-PF PENTA 24R/L-Z Пластина с 5 режущими кромками для отрезки труб, мелких и тонкостенных деталей ±0.025 W 24 R T fa˚ fa˚ RH LH 4 Рекомендованные Параметры режимы f канавки Обозначение W ±0.02 f a ° R D max IC1008 (мм/об) PENTA 24R/L150Z06D 1.50 6.0 0.06 10.0 l 0.03-0.09 PENTA 24R/L150Z15D 1.50 15.0 0.06 10.0 l 0.03-0.08 PENTA 24R/L200Z06D 2.00 6.0 0.10 12.8 l 0.04-0.10 PENTA 24R/L200Z15D 2.00 15.0 0.10 12.8 l 0.04-0.09 PENTA 24R/L300Z06D 3.00 6.0 0.20 12.8 l 0.04-0.13 PENTA 24R/L300Z15D 3.00 15.0 0.20 12.8 l 0.04-0.12 • Режущая кромка с большим положительным передним углом, подходит для отрезки труб, тонкостенных деталей, и малых диаметров • Подходит для обработки мягких материалов и подшипниковой стали на малых и средних подачах • Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54). ØDmax Tmax ØDmax PENTA 24N-Z Dmax как функция глубины отрезки / канавок (T) для пластин PENTA 24 W ±0.02 Tmax (3) Tmax / Dmax T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.5 T≤6.4 W=0.50 (1) 1.0 1.0 / N.L. - - - - - - - - W=0.50 (2) 2.5 250 W=0.80 1.6 1.6 / N.L. - - - - - - - - W=1.00 3.5 N.L. 250 - - - - - - 1.04≤W≤1.40 2.0 2.0 / N.L. - - - - - - - - W=1.47 2.5 2.5 / N.L. - - - - - - - - W=1.50 5.0 N.L. 470 210 70 30 - - - 1.57≤W≤1.96 3.0 N.L. - - - - - - - W=2.00 6.0 (4) N.L. 470 210 130 75 45 20 - 2.22≤W≤2.30 3.5 N.L. 250 - - - - - - 2.39≤W≤2.50 5.0 N.L. 470 210 70 30 - - - 2.70≤W≤3.18 6.4 N.L. 470 210 135 100 70 40 20 (1) Относится к PENTA 24N050J000- прецизионной канавочной пластине. (2) Относится к PENTA 24N050J004- отрезной пластине. (3) Dmax для отрезки = 2 x Tmax (4) Для пластины с полным радиусом, Tmax = 3.0, Dmax = без ограничения D55 D55 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
