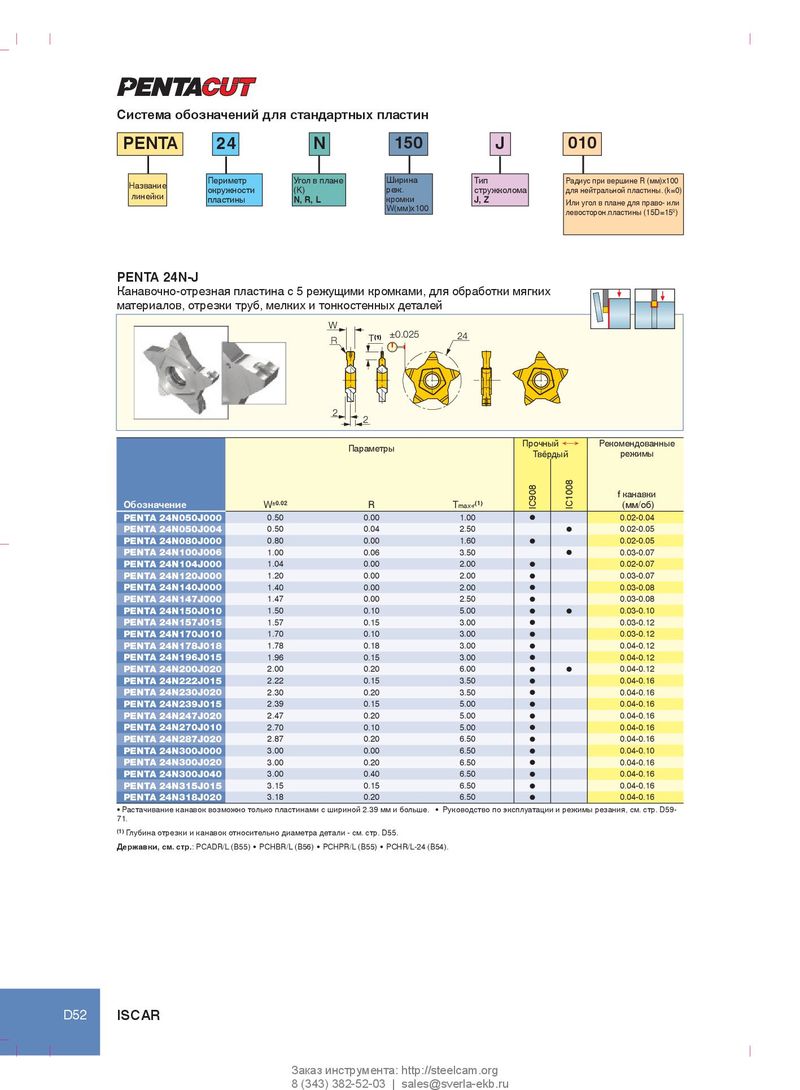

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 71

Система обозначений для стандартных пластин PENTA 24 N 150 J 010 Периметр Угол в плане Ширина Тип Радиус при вершине R (мм)x100 Название окружности (K) реж. стружколома для нейтральной пластины. (k=0) линейки пластины N, R, L кромки J, Z Или угол в плане для право- или W(мм)x100 левосторон.пластины (15D=15º) PENTA 24N-J Канавочно-отрезная пластина с 5 режущими кромками, для обработки мягких материалов, отрезки труб, мелких и тонкостенных деталей W ±0.025 R T (1) 24 2 2 Прочный Ö Рекомендованные Параметры Твёрдый режимы f канавки Обозначение W ±0.02 R T max-r (1) IC908 IC1008 (мм/об) PENTA 24N050J000 0.50 0.00 1.00 l 0.02-0.04 PENTA 24N050J004 0.50 0.04 2.50 l 0.02-0.05 PENTA 24N080J000 0.80 0.00 1.60 l 0.02-0.05 PENTA 24N100J006 1.00 0.06 3.50 l 0.03-0.07 PENTA 24N104J000 1.04 0.00 2.00 l 0.02-0.07 PENTA 24N120J000 1.20 0.00 2.00 l 0.03-0.07 PENTA 24N140J000 1.40 0.00 2.00 l 0.03-0.08 PENTA 24N147J000 1.47 0.00 2.50 l 0.03-0.08 PENTA 24N150J010 1.50 0.10 5.00 l l 0.03-0.10 PENTA 24N157J015 1.57 0.15 3.00 l 0.03-0.12 PENTA 24N170J010 1.70 0.10 3.00 l 0.03-0.12 PENTA 24N178J018 1.78 0.18 3.00 l 0.04-0.12 PENTA 24N196J015 1.96 0.15 3.00 l 0.04-0.12 PENTA 24N200J020 2.00 0.20 6.00 l l 0.04-0.12 PENTA 24N222J015 2.22 0.15 3.50 l 0.04-0.16 PENTA 24N230J020 2.30 0.20 3.50 l 0.04-0.16 PENTA 24N239J015 2.39 0.15 5.00 l 0.04-0.16 PENTA 24N247J020 2.47 0.20 5.00 l 0.04-0.16 PENTA 24N270J010 2.70 0.10 5.00 l 0.04-0.16 PENTA 24N287J020 2.87 0.20 6.50 l 0.04-0.16 PENTA 24N300J000 3.00 0.00 6.50 l 0.04-0.10 PENTA 24N300J020 3.00 0.20 6.50 l 0.04-0.16 PENTA 24N300J040 3.00 0.40 6.50 l 0.04-0.16 PENTA 24N315J015 3.15 0.15 6.50 l 0.04-0.16 PENTA 24N318J020 3.18 0.20 6.50 l 0.04-0.16 • Растачивание канавок возможно только пластинами с шириной 2.39 мм и больше. • Руководство по эксплуатации и режимы резания, см. стр. D59- 71. (1) Глубина отрезки и канавок относительно диаметра детали - см. стр. D55. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54). D52 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
