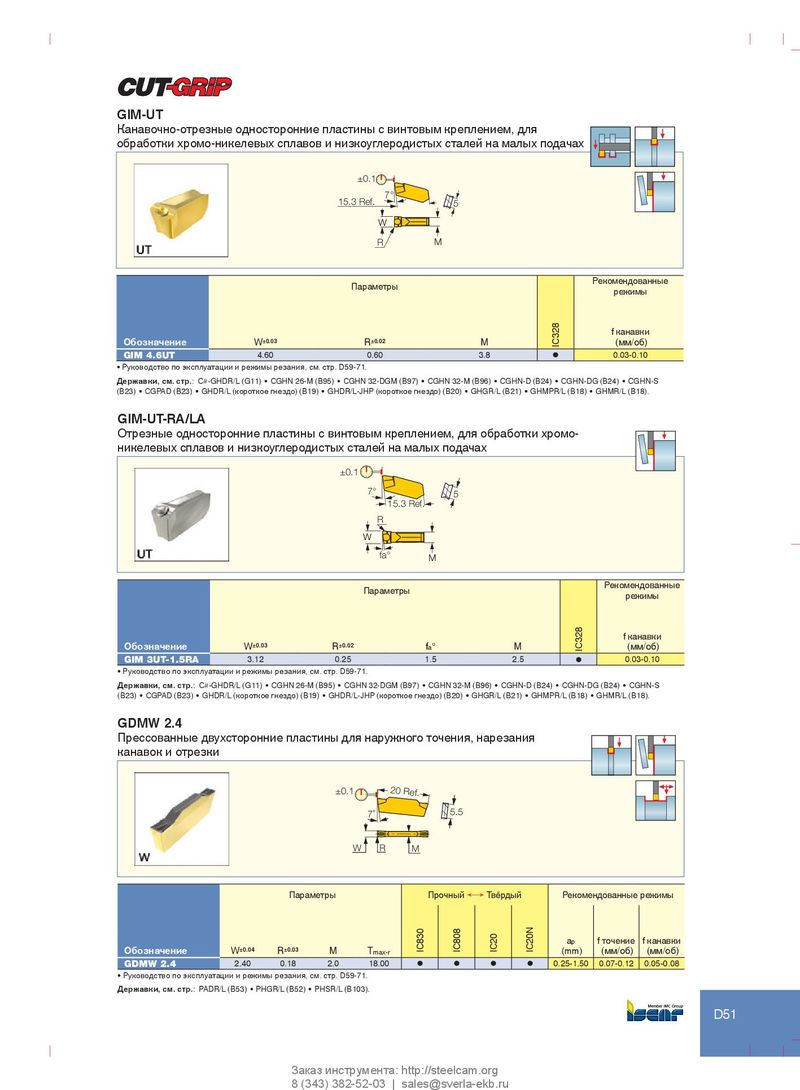

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 70

GIM-W GIM-UT Канавочно-отрезные односторонние пластины с винтовым креплением, для обработки хромо-никелевых сплавов и низкоуглеродистых сталей на малых подачах ±0.1 7° 15.3 Ref. 5 W R M Рекомендованные Параметры режимы f канавки Обозначение W ±0.03 R ±0.02 M IC328 (мм/об) GIM 4.6UT 4.60 0.60 3.8 l 0.03-0.10 • Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23) • CGPAD (B23) • GHDR/L (короткое гнездо) (B19) • GHDR/L-JHP (короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18). GIM-UT-RA/LA Отрезные односторонние пластины с винтовым креплением, для обработки хромо- никелевых сплавов и низкоуглеродистых сталей на малых подачах ±0.1 7° 5 15.3 Ref. GIM-W-RA/LA R W fa° M Рекомендованные Параметры режимы f канавки Обозначение W ±0.03 R ±0.02 f a ° M IC328 (мм/об) GIM 3UT-1.5RA 3.12 0.25 1.5 2.5 l 0.03-0.10 • Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23) • CGPAD (B23) • GHDR/L (короткое гнездо) (B19) • GHDR/L-JHP (короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18). GDMW 2.4 Прессованные двухсторонние пластины для наружного точения, нарезания канавок и отрезки ±0.1 20 Ref. 7˚ 5.5 W R M Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f точение f канавки Обозначение W ±0.04 R ±0.03 M T max-r IC830 IC808 IC20 IC20N (mm) (мм/об) (мм/об) GDMW 2.4 2.40 0.18 2.0 18.00 l l l l 0.25-1.50 0.07-0.12 0.05-0.08 • Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр.: PADR/L (B53) • PHGR/L (B52) • PHSR/L (B103). D51 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
