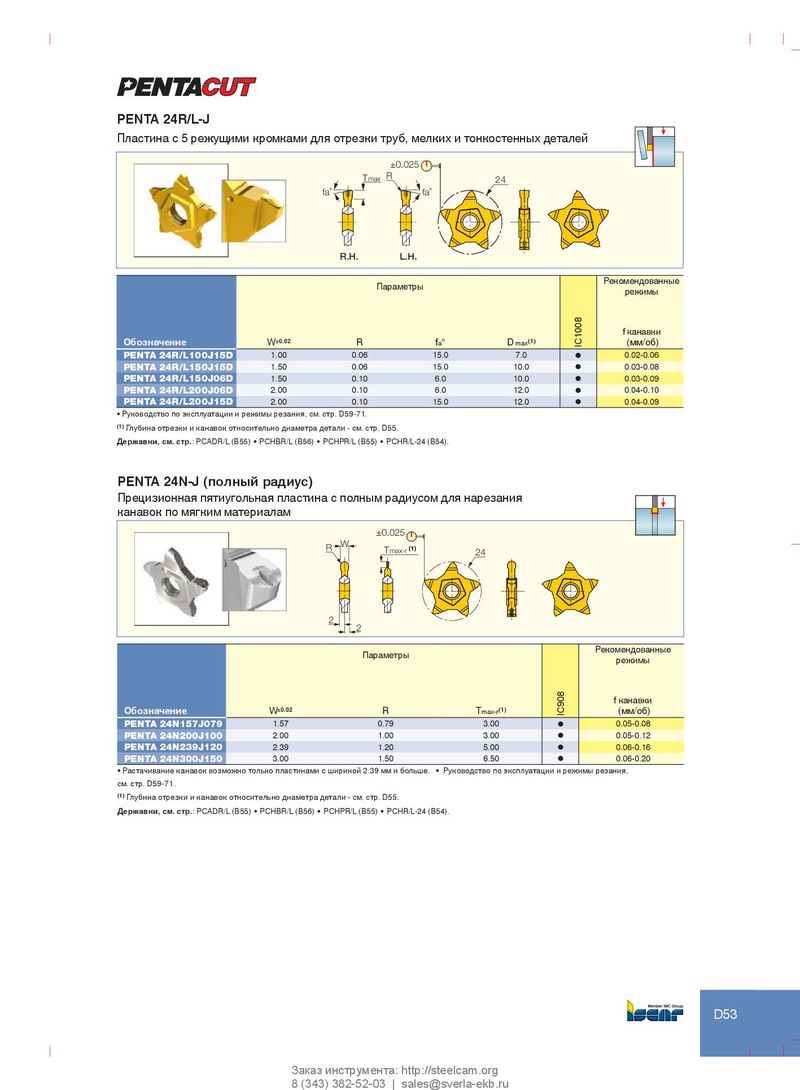

PENTA 24R/L-J Пластина с 5 режущими кромками для отрезки труб, мелких и тонкостенных деталей ±0.025 Tmax R 24 fa˚ fa˚ R.H. L.H. Рекомендованные Параметры режимы f канавки Обозначение W ±0.02 R f a ° D max (1) IC1008 (мм/об) PENTA 24R/L100J15D 1.00 0.06 15.0 7.0 l 0.02-0.06 PENTA 24R/L150J15D 1.50 0.06 15.0 10.0 l 0.03-0.08 PENTA 24R/L150J06D 1.50 0.10 6.0 10.0 l 0.03-0.09 PENTA 24R/L200J06D 2.00 0.10 6.0 12.0 l 0.04-0.10 PENTA 24R/L200J15D 2.00 0.10 15.0 12.0 l 0.04-0.09 • Руководство по эксплуатации и режимы резания, см. стр. D59-71. (1) Глубина отрезки и канавок относительно диаметра детали - см. стр. D55. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54). PENTA 24N-J (полный радиус) Прецизионная пятиугольная пластина с полным радиусом для нарезания канавок по мягким материалам ±0.025 W R Tmax-r (1) 24 2 2 Рекомендованные Параметры режимы f канавки Обозначение W ±0.02 R T max-r (1) IC908 (мм/об) PENTA 24N157J079 1.57 0.79 3.00 l 0.05-0.08 PENTA 24N200J100 2.00 1.00 3.00 l 0.05-0.12 PENTA 24N239J120 2.39 1.20 5.00 l 0.06-0.16 PENTA 24N300J150 3.00 1.50 6.50 l 0.06-0.20 • Растачивание канавок возможно только пластинами с шириной 2.39 мм и больше. • Руководство по эксплуатации и режимы резания, см. стр. D59-71. (1) Глубина отрезки и канавок относительно диаметра детали - см. стр. D55. Державки, см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54). D53 D53 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
