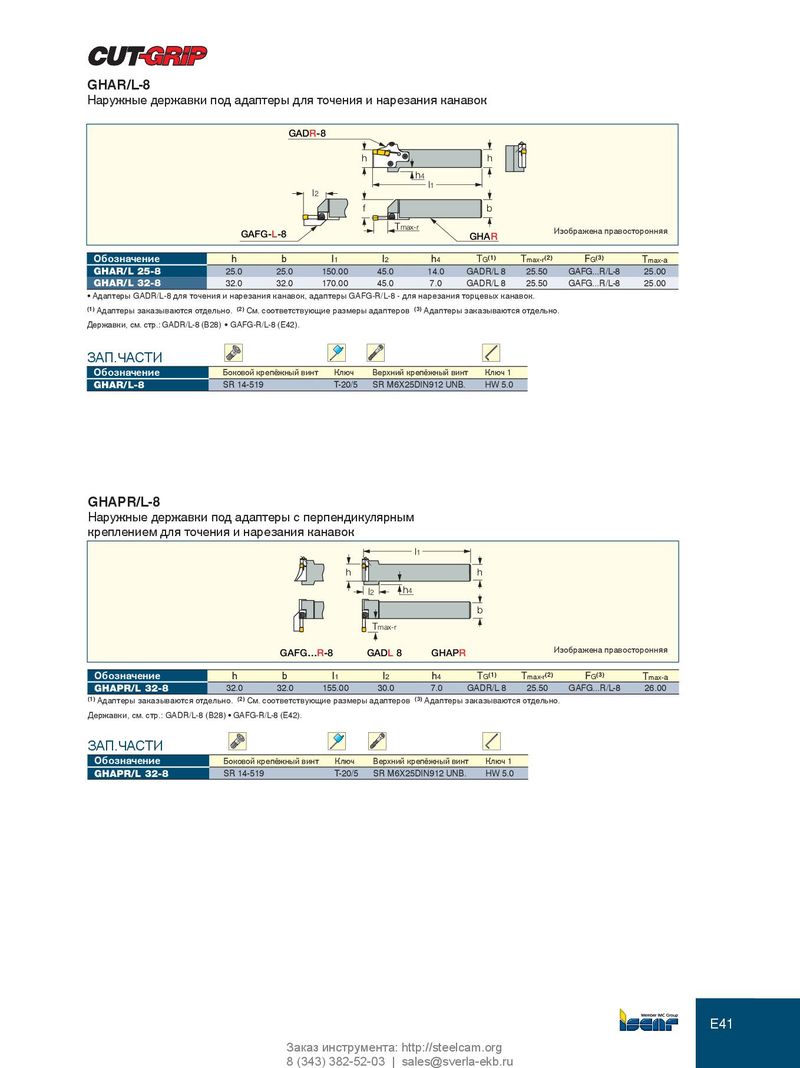

GHAR/L-8 Наружные державки под адаптеры для точения и нарезания канавок GADR-8 h h h4 l1 l2 f b Tmax-r GAFG-L-8 Изображена правосторонняя GHAR Обозначение h b l 1 l 2 h 4 T G (1) T max-r (2) F G (3) T max- a GHAR/L 25-8 25.0 25.0 150.00 45.0 14.0 GADR/L 8 25.50 GAFG...R/L-8 25.00 GHAR/L 32-8 32.0 32.0 170.00 45.0 7.0 GADR/L 8 25.50 GAFG...R/L-8 25.00 • Адаптеры GADR/L-8 для точения и нарезания канавок, адаптеры GAFG-R/L-8 - для нарезания торцевых канавок. (1) Адаптеры заказываются отдельно. (2) См. соответствующие размеры адаптеров (3) Адаптеры заказываются отдельно. Державки, см. стр.: GADR/L-8 (B28) • GAFG-R/L-8 (E42). ЗАП.ЧАСТИ Обозначение Боковой крепёжный винт Ключ Верхний крепёжный винт Ключ 1 GHAR/L-8 SR 14-519 T-20/5 SR M6X25DIN912 UNB. HW 5.0 GHAPR/L-8 Наружные державки под адаптеры с перпендикулярным креплением для точения и нарезания канавок l1 h h l2 h4 b Tmax-r GAFG…R-8 GADL 8 GHAPR Изображена правосторонняя Обозначение h b l 1 l 2 h 4 T G (1) T max-r (2) F G (3) T max- a GHAPR/L 32-8 32.0 32.0 155.00 30.0 7.0 GADR/L 8 25.50 GAFG...R/L-8 26.00 (1) Адаптеры заказываются отдельно. (2) См. соответствующие размеры адаптеров (3) Адаптеры заказываются отдельно. Державки, см. стр.: GADR/L-8 (B28) • GAFG-R/L-8 (E42). ЗАП.ЧАСТИ Обозначение Боковой крепёжный винт Ключ Верхний крепёжный винт Ключ 1 GHAPR/L 32-8 SR 14-519 T-20/5 SR M6X25DIN912 UNB. HW 5.0 E41 E41 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
