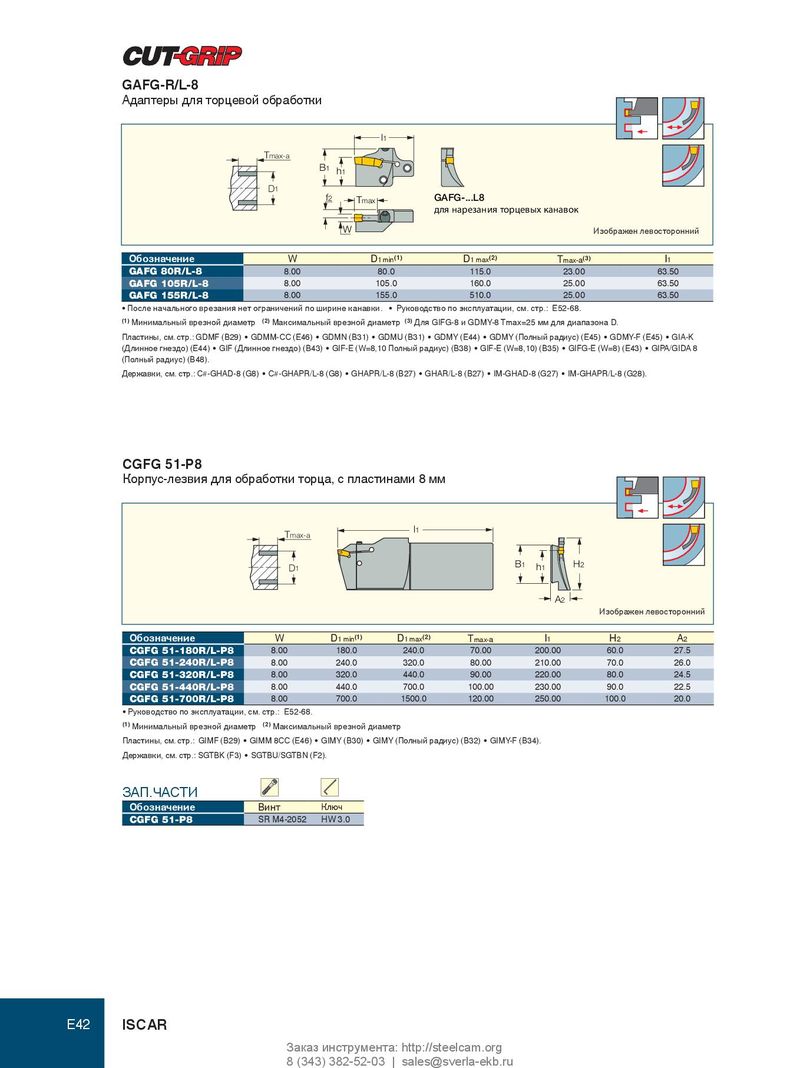

GAFG-R/L-8 Адаптеры для торцевой обработки l1 Tmax-a B1 h1 D 1 f2 Tmax GAFG-...L8 для нарезания торцевых канавок W Изображен левосторонний Обозначение W D 1 min (1) D 1 max (2) T max- a (3) l 1 GAFG 80R/L-8 8.00 80.0 115.0 23.00 63.50 GAFG 105R/L-8 8.00 105.0 160.0 25.00 63.50 GAFG 155R/L-8 8.00 155.0 510.0 25.00 63.50 • После начального врезания нет ограничений по ширине канавки. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр (3) Для GIFG-8 и GDMY-8 Tmax=25 мм для диапазона D. Пластины, см. стр.: GDMF (B29) • GDMM-CC (E46) • GDMN (B31) • GDMU (B31) • GDMY (E44) • GDMY (Полный радиус) (E45) • GDMY-F (E45) • GIA-K (Длинное гнездо) (E44) • GIF (Длинное гнездо) (B43) • GIF-E (W=8,10 Полный радиус) (B38) • GIF-E (W=8,10) (B35) • GIFG-E (W=8) (E43) • GIPA/GIDA 8 (Полный радиус) (B48). Державки, см. стр.: C#-GHAD-8 (G8) • C#-GHAPR/L-8 (G8) • GHAPR/L-8 (B27) • GHAR/L-8 (B27) • IM-GHAD-8 (G27) • IM-GHAPR/L-8 (G28). CGFG 51-P8 Корпус-лезвия для обработки торца, с пластинами 8 мм l1 Tmax-a B1 D 1 h1 H2 A2 Изображен левосторонний Обозначение W D 1 min (1) D 1 max (2) T max- a l 1 H 2 A 2 CGFG 51-180R/L-P8 8.00 180.0 240.0 70.00 200.00 60.0 27.5 CGFG 51-240R/L-P8 8.00 240.0 320.0 80.00 210.00 70.0 26.0 CGFG 51-320R/L-P8 8.00 320.0 440.0 90.00 220.00 80.0 24.5 CGFG 51-440R/L-P8 8.00 440.0 700.0 100.00 230.00 90.0 22.5 CGFG 51-700R/L-P8 8.00 700.0 1500.0 120.00 250.00 100.0 20.0 • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: GIMF (B29) • GIMM 8CC (E46) • GIMY (B30) • GIMY (Полный радиус) (B32) • GIMY-F (B34). Державки, см. стр.: SGTBK (F3) • SGTBU/SGTBN (F2). ЗАП.ЧАСТИ Обозначение Винт Ключ CGFG 51-P8 SR M4-2052 HW 3.0 E42 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
