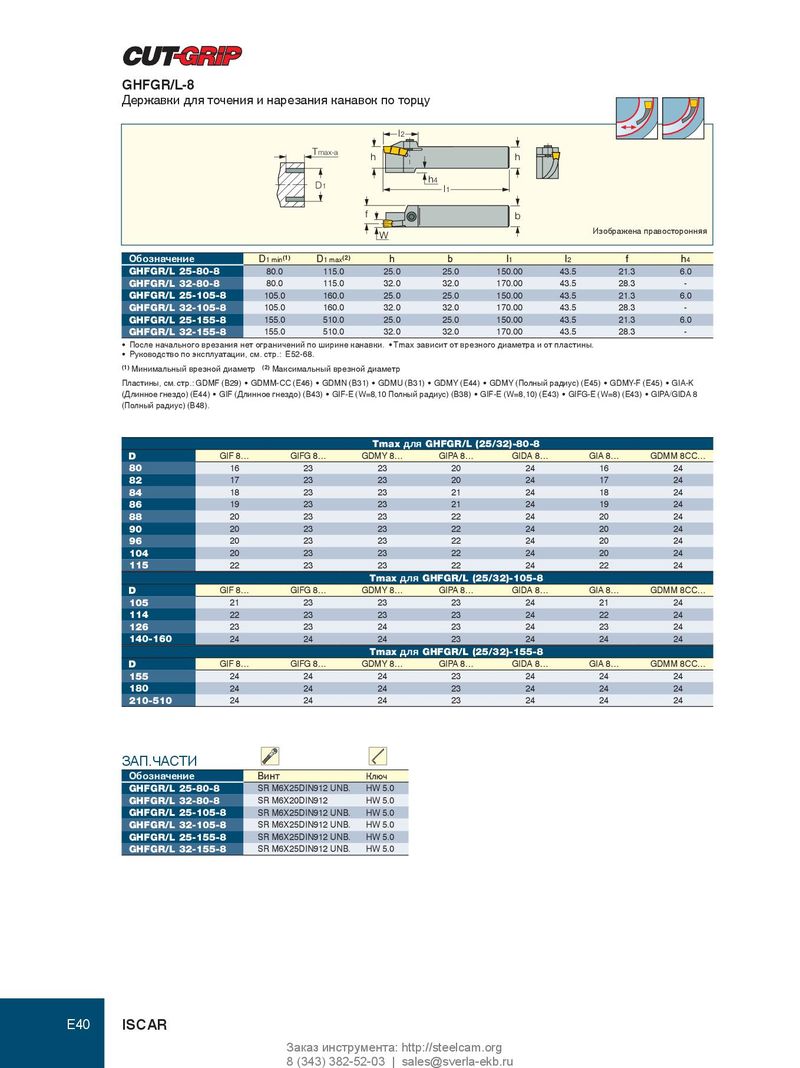

GHFGR/L-8 Державки для точения и нарезания канавок по торцу l2 Tmax-a h h h4 D 1 l1 f b Изображена правосторонняя W Обозначение D 1 min (1) D 1 max (2) h b l 1 l 2 f h 4 GHFGR/L 25-80-8 80.0 115.0 25.0 25.0 150.00 43.5 21.3 6.0 GHFGR/L 32-80-8 80.0 115.0 32.0 32.0 170.00 43.5 28.3 - GHFGR/L 25-105-8 105.0 160.0 25.0 25.0 150.00 43.5 21.3 6.0 GHFGR/L 32-105-8 105.0 160.0 32.0 32.0 170.00 43.5 28.3 - GHFGR/L 25-155-8 155.0 510.0 25.0 25.0 150.00 43.5 21.3 6.0 GHFGR/L 32-155-8 155.0 510.0 32.0 32.0 170.00 43.5 28.3 - • После начального врезания нет ограничений по ширине канавки. • Tmax зависит от врезного диаметра и от пластины. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: GDMF (B29) • GDMM-CC (E46) • GDMN (B31) • GDMU (B31) • GDMY (E44) • GDMY (Полный радиус) (E45) • GDMY-F (E45) • GIA-K (Длинное гнездо) (E44) • GIF (Длинное гнездо) (B43) • GIF-E (W=8,10 Полный радиус) (B38) • GIF-E (W=8,10) (E43) • GIFG-E (W=8) (E43) • GIPA/GIDA 8 (Полный радиус) (B48). Tmax для GHFGR/L (25/32)-80-8 D GIF 8… GIFG 8… GDMY 8… GIPA 8… GIDA 8… GIA 8… GDMM 8CC… 80 16 23 23 20 24 16 24 82 17 23 23 20 24 17 24 84 18 23 23 21 24 18 24 86 19 23 23 21 24 19 24 88 20 23 23 22 24 20 24 90 20 23 23 22 24 20 24 96 20 23 23 22 24 20 24 104 20 23 23 22 24 20 24 115 22 23 23 22 24 22 24 Tmax для GHFGR/L (25/32)-105-8 D GIF 8… GIFG 8… GDMY 8… GIPA 8… GIDA 8… GIA 8… GDMM 8CC… 105 21 23 23 23 24 21 24 114 22 23 23 23 24 22 24 126 23 23 24 23 24 23 24 140-160 24 24 24 23 24 24 24 Tmax для GHFGR/L (25/32)-155-8 D GIF 8… GIFG 8… GDMY 8… GIPA 8… GIDA 8… GIA 8… GDMM 8CC… 155 24 24 24 23 24 24 24 180 24 24 24 23 24 24 24 210-510 24 24 24 23 24 24 24 ЗАП.ЧАСТИ Обозначение Винт Ключ GHFGR/L 25-80-8 SR M6X25DIN912 UNB. HW 5.0 GHFGR/L 32-80-8 SR M6X20DIN912 HW 5.0 GHFGR/L 25-105-8 SR M6X25DIN912 UNB. HW 5.0 GHFGR/L 32-105-8 SR M6X25DIN912 UNB. HW 5.0 GHFGR/L 25-155-8 SR M6X25DIN912 UNB. HW 5.0 GHFGR/L 32-155-8 SR M6X25DIN912 UNB. HW 5.0 E40 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
