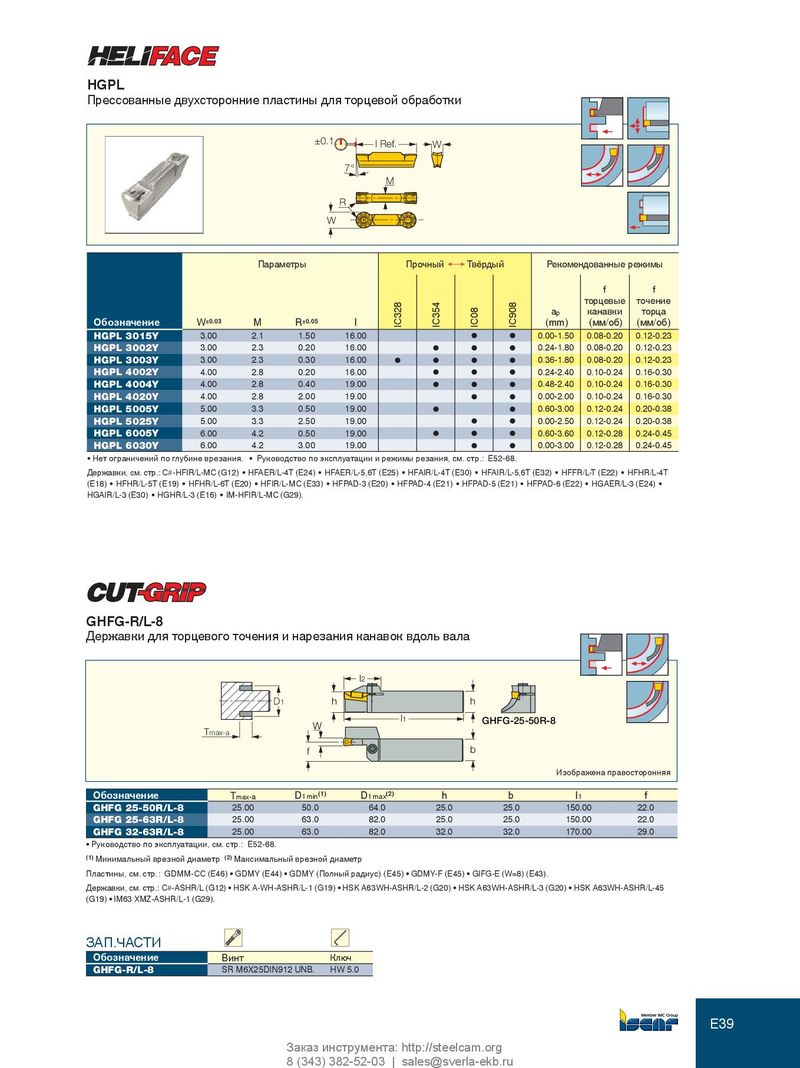

HGPL Прессованные двухсторонние пластины для торцевой обработки ±0.1 l Ref. W 7° M R W Параметры Прочный Ö Твёрдый Рекомендованные режимы f f торцевые точение a p канавки торца Обозначение W ±0.03 M R ±0.05 l IC328 IC354 IC08 IC908 (mm) (мм/об) (мм/об) HGPL 3015Y 3.00 2.1 1.50 16.00 l l 0.00-1.50 0.08-0.20 0.12-0.23 HGPL 3002Y 3.00 2.3 0.20 16.00 l l l 0.24-1.80 0.08-0.20 0.12-0.23 HGPL 3003Y 3.00 2.3 0.30 16.00 l l l l 0.36-1.80 0.08-0.20 0.12-0.23 HGPL 4002Y 4.00 2.8 0.20 16.00 l l l 0.24-2.40 0.10-0.24 0.16-0.30 HGPL 4004Y 4.00 2.8 0.40 19.00 l l l 0.48-2.40 0.10-0.24 0.16-0.30 HGPL 4020Y 4.00 2.8 2.00 19.00 l l 0.00-2.00 0.10-0.24 0.16-0.30 HGPL 5005Y 5.00 3.3 0.50 19.00 l l 0.60-3.00 0.12-0.24 0.20-0.38 HGPL 5025Y 5.00 3.3 2.50 19.00 l l 0.00-2.50 0.12-0.24 0.20-0.38 HGPL 6005Y 6.00 4.2 0.50 19.00 l l l 0.60-3.60 0.12-0.28 0.24-0.45 HGPL 6030Y 6.00 4.2 3.00 19.00 l l 0.00-3.00 0.12-0.28 0.24-0.45 • Нет ограничений по глубине врезания. • Руководство по эксплуатации и режимы резания, см. стр.: E52-68. Державки, см. стр.: C#-HFIR/L-MC (G12) • HFAER/L-4T (E24) • HFAER/L-5,6T (E25) • HFAIR/L-4T (E30) • HFAIR/L-5,6T (E32) • HFFR/L-T (E22) • HFHR/L-4T (E18) • HFHR/L-5T (E19) • HFHR/L-6T (E20) • HFIR/L-MC (E33) • HFPAD-3 (E20) • HFPAD-4 (E21) • HFPAD-5 (E21) • HFPAD-6 (E22) • HGAER/L-3 (E24) • HGAIR/L-3 (E30) • HGHR/L-3 (E16) • IM-HFIR/L-MC (G29). GHFG-R/L-8 Державки для торцевого точения и нарезания канавок вдоль вала l2 D 1 h h l1 GHFG-25-50R-8 W Tmax-a f b Изображена правосторонняя Обозначение T max- a D 1 min (1) D 1 max (2) h b l 1 f GHFG 25-50R/L-8 25.00 50.0 64.0 25.0 25.0 150.00 22.0 GHFG 25-63R/L-8 25.00 63.0 82.0 25.0 25.0 150.00 22.0 GHFG 32-63R/L-8 25.00 63.0 82.0 32.0 32.0 170.00 29.0 • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: GDMM-CC (E46) • GDMY (E44) • GDMY (Полный радиус) (E45) • GDMY-F (E45) • GIFG-E (W=8) (E43). Державки, см. стр.: C#-ASHR/L (G12) • HSK A-WH-ASHR/L-1 (G19) • HSK A63WH-ASHR/L-2 (G20) • HSK A63WH-ASHR/L-3 (G20) • HSK A63WH-ASHR/L-45 (G19) • IM63 XMZ-ASHR/L-1 (G29). ЗАП.ЧАСТИ Обозначение Винт Ключ GHFG-R/L-8 SR M6X25DIN912 UNB. HW 5.0 E39 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
