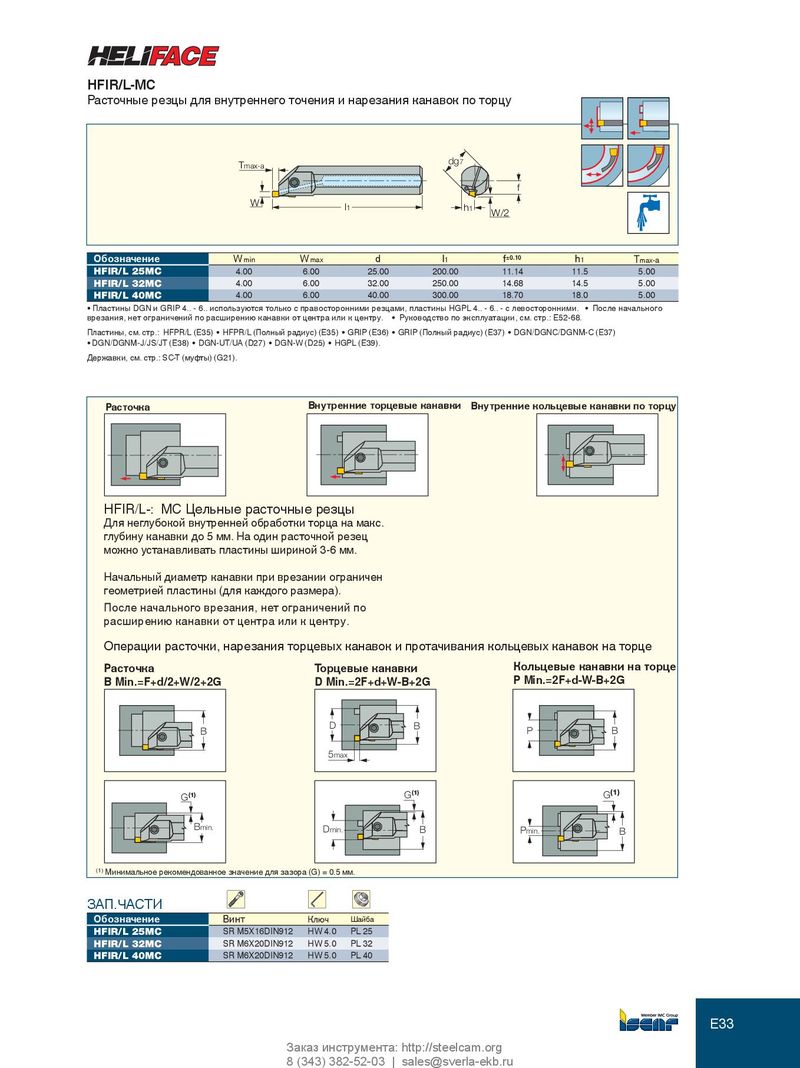

HFIR/L-MC Расточные резцы для внутреннего точения и нарезания канавок по торцу dg7 Tmax-a f W l1 h1 W/2 Обозначение W min W max d l 1 f ±0.10 h 1 T max- a HFIR/L 25MC 4.00 6.00 25.00 200.00 11.14 11.5 5.00 HFIR/L 32MC 4.00 6.00 32.00 250.00 14.68 14.5 5.00 HFIR/L 40MC 4.00 6.00 40.00 300.00 18.70 18.0 5.00 • Пластины DGN и GRIP 4.. - 6.. используются только с правосторонними резцами, пластины HGPL 4.. - 6.. - с левосторонними. • После начального врезания, нет ограничений по расширению канавки от центра или к центру. • Руководство по эксплуатации, см. стр.: E52-68. Пластины, см. стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (E37) • DGN/DGNM-J/JS/JT (E38) • DGN-UT/UA (D27) • DGN-W (D25) • HGPL (E39). Державки, см. стр.: SC-T (муфты) (G21). Расточка Внутренние торцевые канавки Внутренние кольцевые канавки по торцу HFIR/L-: MC Цельные расточные резцы Для неглубокой внутренней обработки торца на макс. глубину канавки до 5 мм. На один расточной резец можно устанавливать пластины шириной 3-6 мм. Начальный диаметр канавки при врезании ограничен геометрией пластины (для каждого размера). После начального врезания, нет ограничений по расширению канавки от центра или к центру. Операции расточки, нарезания торцевых канавок и протачивания кольцевых канавок на торце Расточка Торцевые канавки Кольцевые канавки на торце B Min.=F+d/2+W/2+2G D Min.=2F+d+W-B+2G P Min.=2F+d-W-B+2G D B B P B 5max (1) (1) G G (1) G Bmin. Dmin. B Pmin. B (1) Минимальное рекомендованное значение для зазора (G) = 0.5 мм. ЗАП.ЧАСТИ Обозначение Винт Ключ Шайба HFIR/L 25MC SR M5X16DIN912 HW 4.0 PL 25 HFIR/L 32MC SR M6X20DIN912 HW 5.0 PL 32 HFIR/L 40MC SR M6X20DIN912 HW 5.0 PL 40 E33 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
