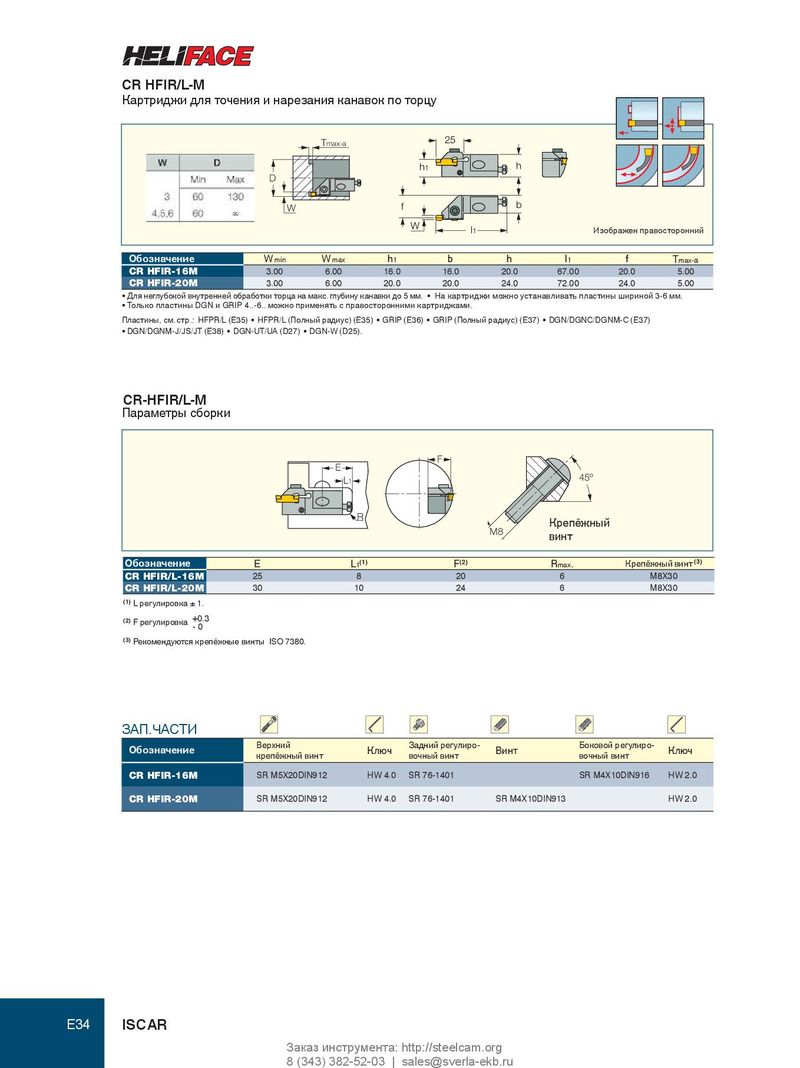

CR HFIR/L-M Картриджи для точения и нарезания канавок по торцу Tmax-a 25 h1 h D W f b W l1 Изображен правосторонний Обозначение W min W max h 1 b h l 1 f T max- a CR HFIR-16M 3.00 6.00 16.0 16.0 20.0 67.00 20.0 5.00 CR HFIR-20M 3.00 6.00 20.0 20.0 24.0 72.00 24.0 5.00 • Для неглубокой внутренней обработки торца на макс. глубину канавки до 5 мм. • На картриджи можно устанавливать пластины шириной 3-6 мм. • Только пластины DGN и GRIP 4..-6.. можно применять с правосторонними картриджами. Пластины, см. стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (E37) • DGN/DGNM-J/JS/JT (E38) • DGN-UT/UA (D27) • DGN-W (D25). CR-HFIR/L-M Параметры сборки F E L1 45º R Крепёжный M8 винт Обозначение E L 1 (1) F (2) R max . Крепёжный винт (3) CR HFIR/L-16M 25 8 20 6 M8X30 CR HFIR/L-20M 30 10 24 6 M8X30 (1) L регулировка ± 1. (2) +0.3 F регулировка - 0 (3) Рекомендуются крепёжные винты ISO 7380. ЗАП.ЧАСТИ Верхний Задний регулиро- Боковой регулиро- Обозначение Ключ Винт Ключ крепёжный винт вочный винт вочный винт CR HFIR-16M SR M5X20DIN912 HW 4.0 SR 76-1401 SR M4X10DIN916 HW 2.0 CR HFIR-20M SR M5X20DIN912 HW 4.0 SR 76-1401 SR M4X10DIN913 HW 2.0 E34 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
