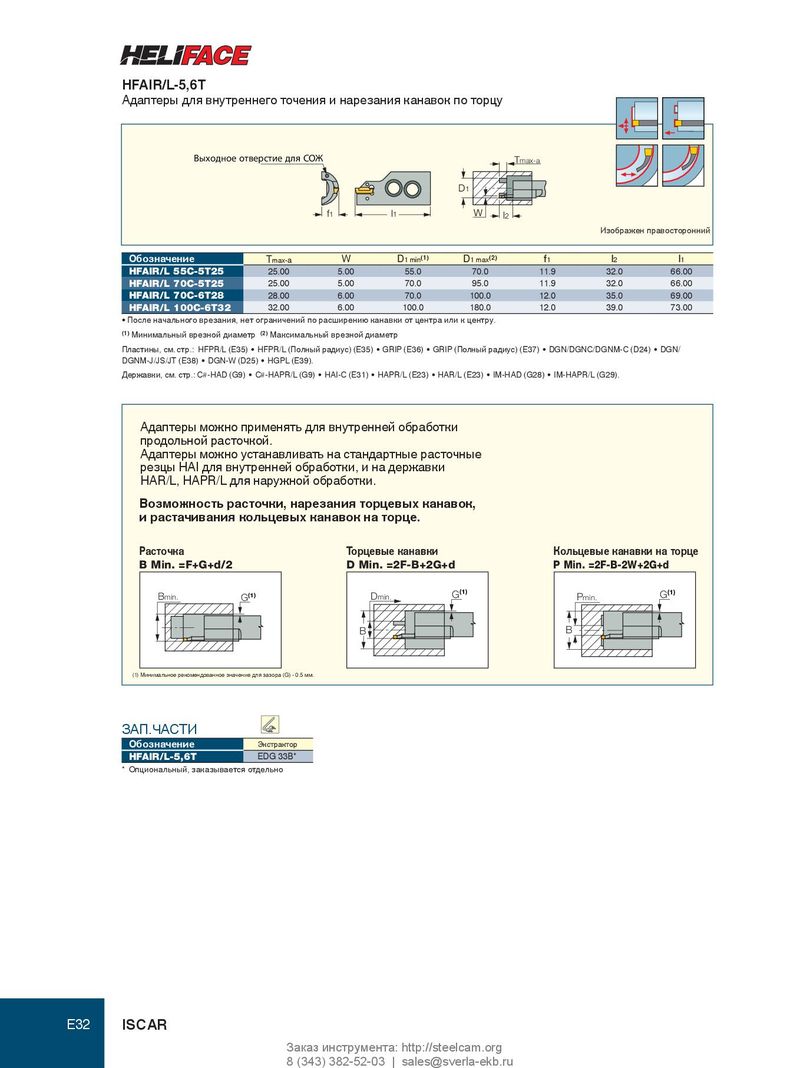

HFAIR/L-5,6T Адаптеры для внутреннего точения и нарезания канавок по торцу Выходное отверстие для СОЖ Tmax-a D1 f1 l1 W l2 Изображен правосторонний Обозначение T max- a W D 1 min (1) D 1 max (2) f 1 l 2 l 1 HFAIR/L 55C-5T25 25.00 5.00 55.0 70.0 11.9 32.0 66.00 HFAIR/L 70C-5T25 25.00 5.00 70.0 95.0 11.9 32.0 66.00 HFAIR/L 70C-6T28 28.00 6.00 70.0 100.0 12.0 35.0 69.00 HFAIR/L 100C-6T32 32.00 6.00 100.0 180.0 12.0 39.0 73.00 • После начального врезания, нет ограничений по расширению канавки от центра или к центру. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (D24) • DGN/ DGNM-J/JS/JT (E38) • DGN-W (D25) • HGPL (E39). Державки, см. стр.: C#-HAD (G9) • C#-HAPR/L (G9) • HAI-C (E31) • HAPR/L (E23) • HAR/L (E23) • IM-HAD (G28) • IM-HAPR/L (G29). Адаптеры можно применять для внутренней обработки продольной расточкой. Адаптеры можно устанавливать на стандартные расточные резцы HAI для внутренней обработки, и на державки HAR/L, HAPR/L для наружной обработки. Возможность расточки, нарезания торцевых канавок, и растачивания кольцевых канавок на торце. Расточка Торцевые канавки Кольцевые канавки на торце B Min. =F+G+d/2 D Min. =2F-B+2G+d P Min. =2F-B-2W+2G+d (1) (1) Bmin. G (1) Dmin. G Pmin. G B B (1) Минимальное рекомендованное значение для зазора (G) - 0.5 мм. ЗАП.ЧАСТИ Обозначение Экстрактор HFAIR/L-5,6T EDG 33B* * Опциональный, заказывается отдельно E32 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
