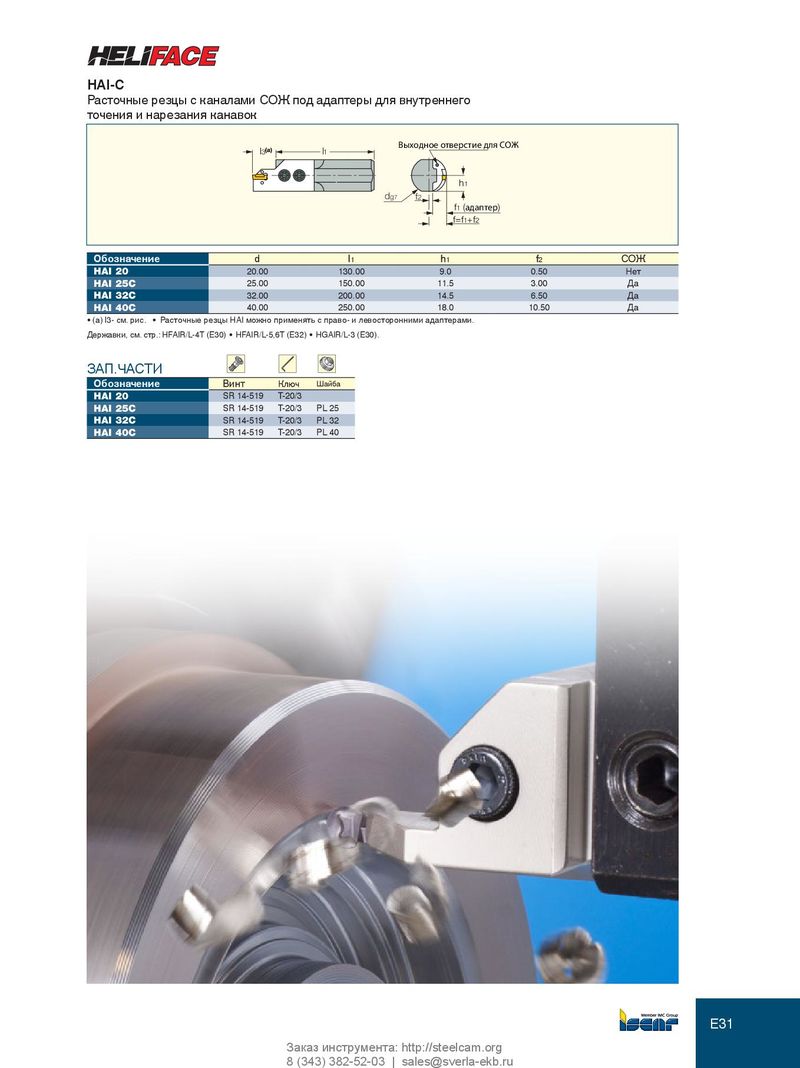

HAI-C Расточные резцы с каналами СОЖ под адаптеры для внутреннего точения и нарезания канавок Выходное отверстие для СОЖ l3 (a) l1 h1 dg7 f2 f1 (адаптер) f=f1+f2 Обозначение d l 1 h 1 f 2 СОЖ HAI 20 20.00 130.00 9.0 0.50 Нет HAI 25C 25.00 150.00 11.5 3.00 Да HAI 32C 32.00 200.00 14.5 6.50 Да HAI 40C 40.00 250.00 18.0 10.50 Да • (a) l3- см. рис. • Расточные резцы HAI можно применять с право- и левосторонними адаптерами. Державки, см. стр.: HFAIR/L-4T (E30) • HFAIR/L-5,6T (E32) • HGAIR/L-3 (E30). ЗАП.ЧАСТИ Обозначение Винт Ключ Шайба HAI 20 SR 14-519 T-20/3 HAI 25C SR 14-519 T-20/3 PL 25 HAI 32C SR 14-519 T-20/3 PL 32 HAI 40C SR 14-519 T-20/3 PL 40 E31 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
