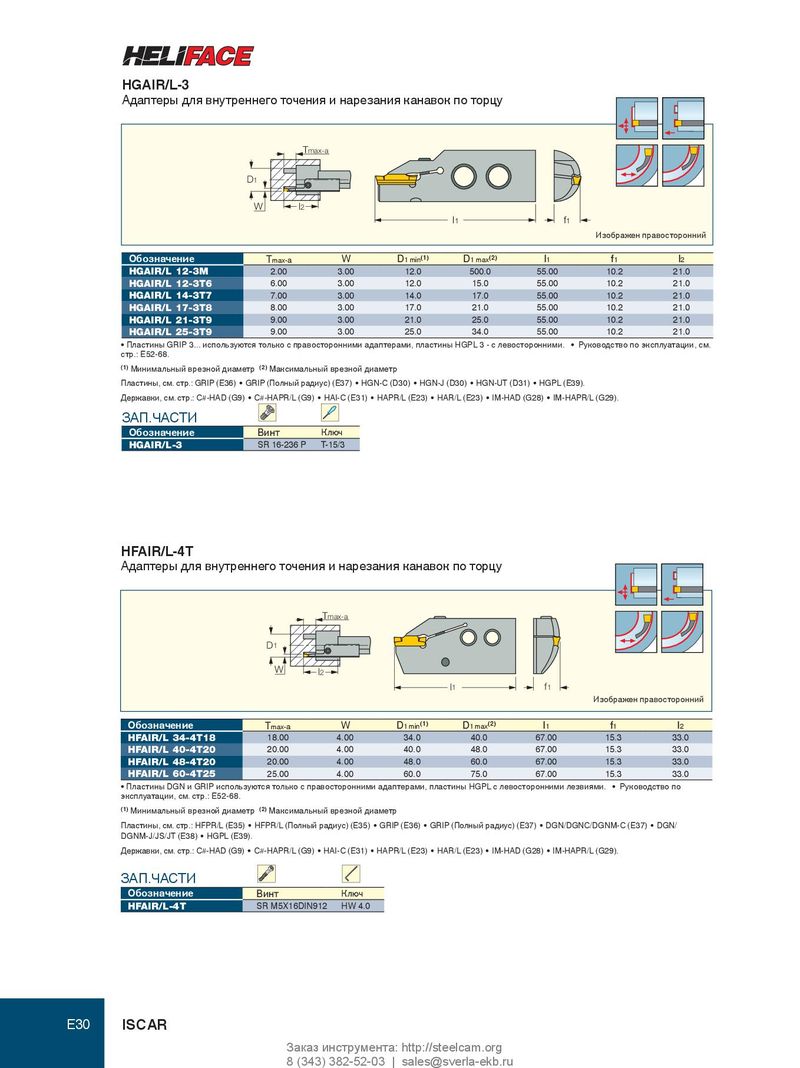

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 121

HGAIR/L-3 Адаптеры для внутреннего точения и нарезания канавок по торцу Tmax-a D 1 W l 2 l1 f1 Изображен правосторонний Обозначение T max- a W D 1 min (1) D 1 max (2) l 1 f 1 l 2 HGAIR/L 12-3M 2.00 3.00 12.0 500.0 55.00 10.2 21.0 HGAIR/L 12-3T6 6.00 3.00 12.0 15.0 55.00 10.2 21.0 HGAIR/L 14-3T7 7.00 3.00 14.0 17.0 55.00 10.2 21.0 HGAIR/L 17-3T8 8.00 3.00 17.0 21.0 55.00 10.2 21.0 HGAIR/L 21-3T9 9.00 3.00 21.0 25.0 55.00 10.2 21.0 HGAIR/L 25-3T9 9.00 3.00 25.0 34.0 55.00 10.2 21.0 • Пластины GRIP 3... используются только с правосторонними адаптерами, пластины HGPL 3 - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: GRIP (E36) • GRIP (Полный радиус) (E37) • HGN-C (D30) • HGN-J (D30) • HGN-UT (D31) • HGPL (E39). Державки, см. стр.: C#-HAD (G9) • C#-HAPR/L (G9) • HAI-C (E31) • HAPR/L (E23) • HAR/L (E23) • IM-HAD (G28) • IM-HAPR/L (G29). ЗАП.ЧАСТИ Обозначение Винт Ключ HGAIR/L-3 SR 16-236 P T-15/3 HFAIR/L-4T Адаптеры для внутреннего точения и нарезания канавок по торцу Tmax-a D 1 W l 2 l 1 f 1 Изображен правосторонний Обозначение T max- a W D 1 min (1) D 1 max (2) l 1 f 1 l 2 HFAIR/L 34-4T18 18.00 4.00 34.0 40.0 67.00 15.3 33.0 HFAIR/L 40-4T20 20.00 4.00 40.0 48.0 67.00 15.3 33.0 HFAIR/L 48-4T20 20.00 4.00 48.0 60.0 67.00 15.3 33.0 HFAIR/L 60-4T25 25.00 4.00 60.0 75.0 67.00 15.3 33.0 • Пластины DGN и GRIP используются только с правосторонними адаптерами, пластины HGPL с левосторонними лезвиями. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см. стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (E37) • DGN/ DGNM-J/JS/JT (E38) • HGPL (E39). Державки, см. стр.: C#-HAD (G9) • C#-HAPR/L (G9) • HAI-C (E31) • HAPR/L (E23) • HAR/L (E23) • IM-HAD (G28) • IM-HAPR/L (G29). ЗАП.ЧАСТИ Обозначение Винт Ключ HFAIR/L-4T SR M5X16DIN912 HW 4.0 E30 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
