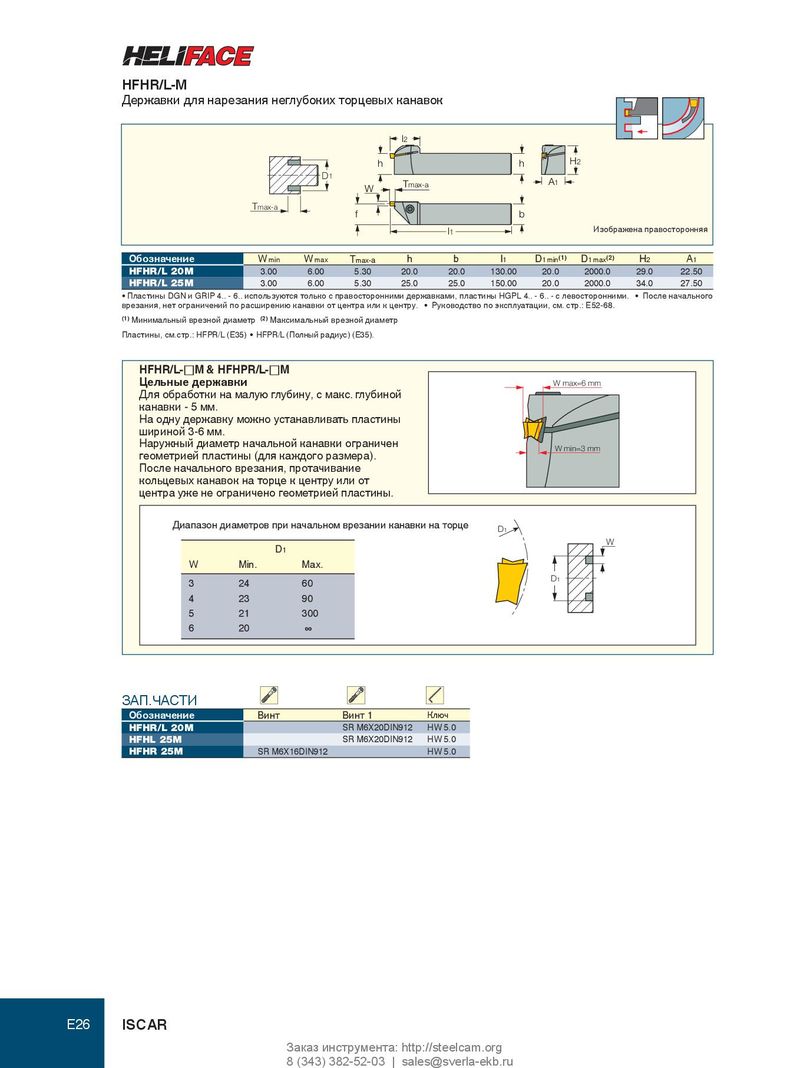

HFHR/L-M Державки для нарезания неглубоких торцевых канавок l2 h h H2 D 1 Tmax-a A1 W Tmax-a f b l1 Изображена правосторонняя Обозначение W min W max T max- a h b l 1 D 1 min (1) D 1 max (2) H 2 A 1 HFHR/L 20M 3.00 6.00 5.30 20.0 20.0 130.00 20.0 2000.0 29.0 22.50 HFHR/L 25M 3.00 6.00 5.30 25.0 25.0 150.00 20.0 2000.0 34.0 27.50 • Пластины DGN и GRIP 4.. - 6.. используются только с правосторонними державками, пластины HGPL 4.. - 6.. - с левосторонними. • После начального врезания, нет ограничений по расширению канавки от центра или к центру. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35). HFHR/L-:M & HFHPR/L-:M Цельные державки W max=6 mm Для обработки на малую глубину, с макс. глубиной канавки - 5 мм. На одну державку можно устанавливать пластины шириной 3-6 мм. Наружный диаметр начальной канавки ограничен W min=3 mm геометрией пластины (для каждого размера). После начального врезания, протачивание кольцевых канавок на торце к центру или от центра уже не ограничено геометрией пластины. Диапазон диаметров при начальном врезании канавки на торце D1 W D1 W Min. Max. D1 3 24 60 4 23 90 5 21 300 6 20 ∞ ЗАП.ЧАСТИ Обозначение Винт Винт 1 Ключ HFHR/L 20M SR M6X20DIN912 HW 5.0 HFHL 25M SR M6X20DIN912 HW 5.0 HFHR 25M SR M6X16DIN912 HW 5.0 E26 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
