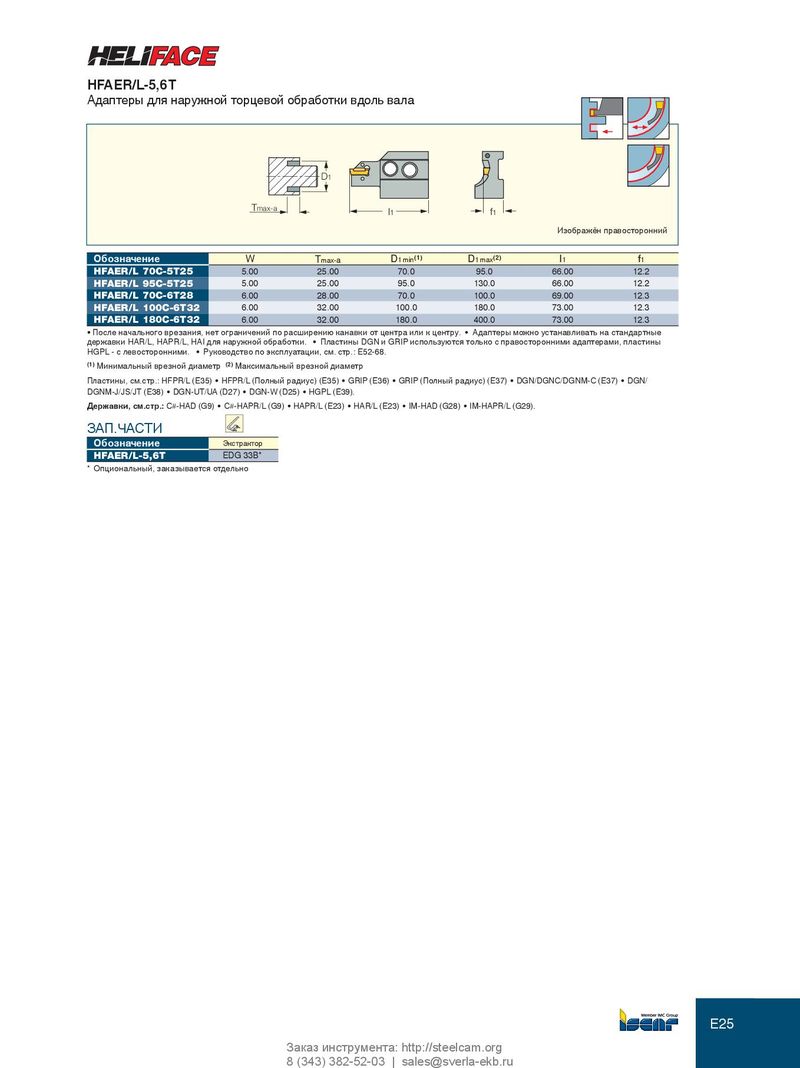

HFAER/L-5,6T Адаптеры для наружной торцевой обработки вдоль вала D 1 Tmax-a l1 f1 Изображён правосторонний Обозначение W T max- a D 1 min (1) D 1 max (2) l 1 f 1 HFAER/L 70C-5T25 5.00 25.00 70.0 95.0 66.00 12.2 HFAER/L 95C-5T25 5.00 25.00 95.0 130.0 66.00 12.2 HFAER/L 70C-6T28 6.00 28.00 70.0 100.0 69.00 12.3 HFAER/L 100C-6T32 6.00 32.00 100.0 180.0 73.00 12.3 HFAER/L 180C-6T32 6.00 32.00 180.0 400.0 73.00 12.3 • После начального врезания, нет ограничений по расширению канавки от центра или к центру. • Адаптеры можно устанавливать на стандартные державки HAR/L, HAPR/L, HAI для наружной обработки. • Пластины DGN и GRIP используются только с правосторонними адаптерами, пластины HGPL - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (E37) • DGN/ DGNM-J/JS/JT (E38) • DGN-UT/UA (D27) • DGN-W (D25) • HGPL (E39). Державки, см.стр.: C#-HAD (G9) • C#-HAPR/L (G9) • HAPR/L (E23) • HAR/L (E23) • IM-HAD (G28) • IM-HAPR/L (G29). ЗАП.ЧАСТИ Обозначение Экстрактор HFAER/L-5,6T EDG 33B* * Опциональный, заказывается отдельно E25 E25 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
