Каталог Iscar инструмент для обработки алюминиевых колёс - страница 115

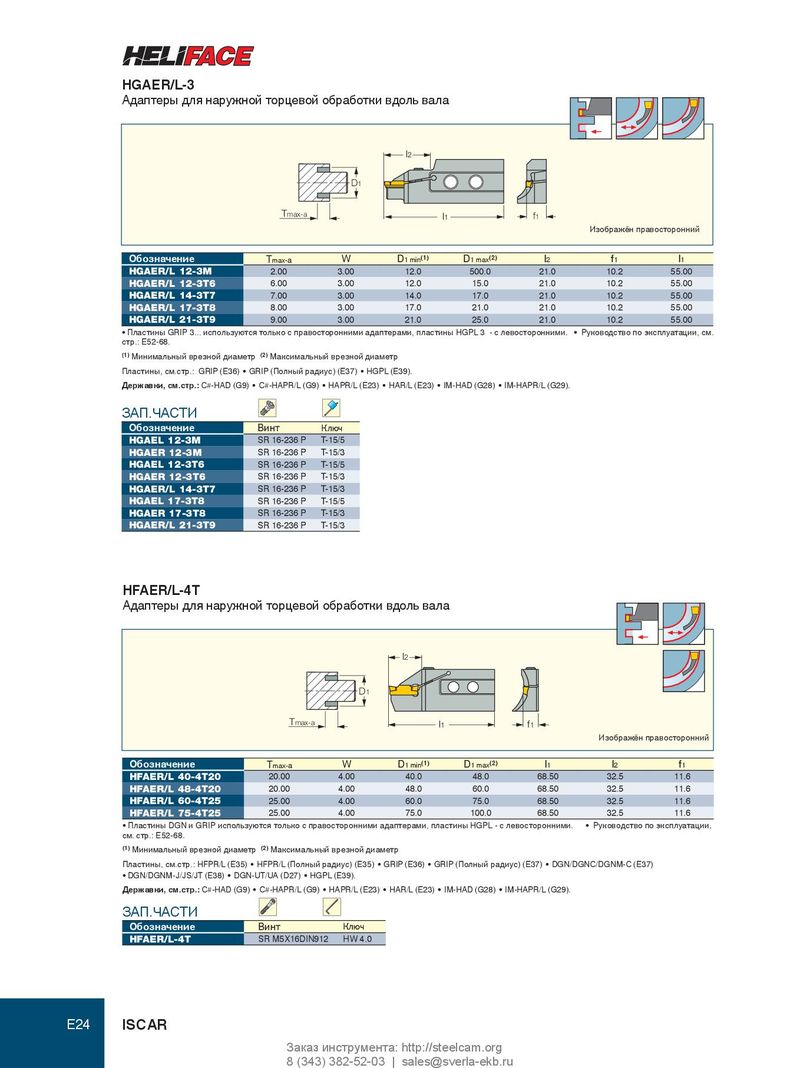

HGAER/L-3 Адаптеры для наружной торцевой обработки вдоль вала l2 D 1 Tmax-a l1 f1 Изображён правосторонний Обозначение T max- a W D 1 min (1) D 1 max (2) l 2 f 1 l 1 HGAER/L 12-3M 2.00 3.00 12.0 500.0 21.0 10.2 55.00 HGAER/L 12-3T6 6.00 3.00 12.0 15.0 21.0 10.2 55.00 HGAER/L 14-3T7 7.00 3.00 14.0 17.0 21.0 10.2 55.00 HGAER/L 17-3T8 8.00 3.00 17.0 21.0 21.0 10.2 55.00 HGAER/L 21-3T9 9.00 3.00 21.0 25.0 21.0 10.2 55.00 • Пластины GRIP 3... используются только с правосторонними адаптерами, пластины HGPL 3 - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: GRIP (E36) • GRIP (Полный радиус) (E37) • HGPL (E39). Державки, см.стр.: C#-HAD (G9) • C#-HAPR/L (G9) • HAPR/L (E23) • HAR/L (E23) • IM-HAD (G28) • IM-HAPR/L (G29). ЗАП.ЧАСТИ Обозначение Винт Ключ HGAEL 12-3M SR 16-236 P T-15/5 HGAER 12-3M SR 16-236 P T-15/3 HGAEL 12-3T6 SR 16-236 P T-15/5 HGAER 12-3T6 SR 16-236 P T-15/3 HGAER/L 14-3T7 SR 16-236 P T-15/3 HGAEL 17-3T8 SR 16-236 P T-15/5 HGAER 17-3T8 SR 16-236 P T-15/3 HGAER/L 21-3T9 SR 16-236 P T-15/3 HFAER/L-4T Адаптеры для наружной торцевой обработки вдоль вала l2 D 1 Tmax-a l1 f1 Изображён правосторонний Обозначение T max- a W D 1 min (1) D 1 max (2) l 1 l 2 f 1 HFAER/L 40-4T20 20.00 4.00 40.0 48.0 68.50 32.5 11.6 HFAER/L 48-4T20 20.00 4.00 48.0 60.0 68.50 32.5 11.6 HFAER/L 60-4T25 25.00 4.00 60.0 75.0 68.50 32.5 11.6 HFAER/L 75-4T25 25.00 4.00 75.0 100.0 68.50 32.5 11.6 • Пластины DGN и GRIP используются только с правосторонними адаптерами, пластины HGPL - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (E37) • DGN/DGNM-J/JS/JT (E38) • DGN-UT/UA (D27) • HGPL (E39). Державки, см.стр.: C#-HAD (G9) • C#-HAPR/L (G9) • HAPR/L (E23) • HAR/L (E23) • IM-HAD (G28) • IM-HAPR/L (G29). ЗАП.ЧАСТИ Обозначение Винт Ключ HFAER/L-4T SR M5X16DIN912 HW 4.0 E24 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
