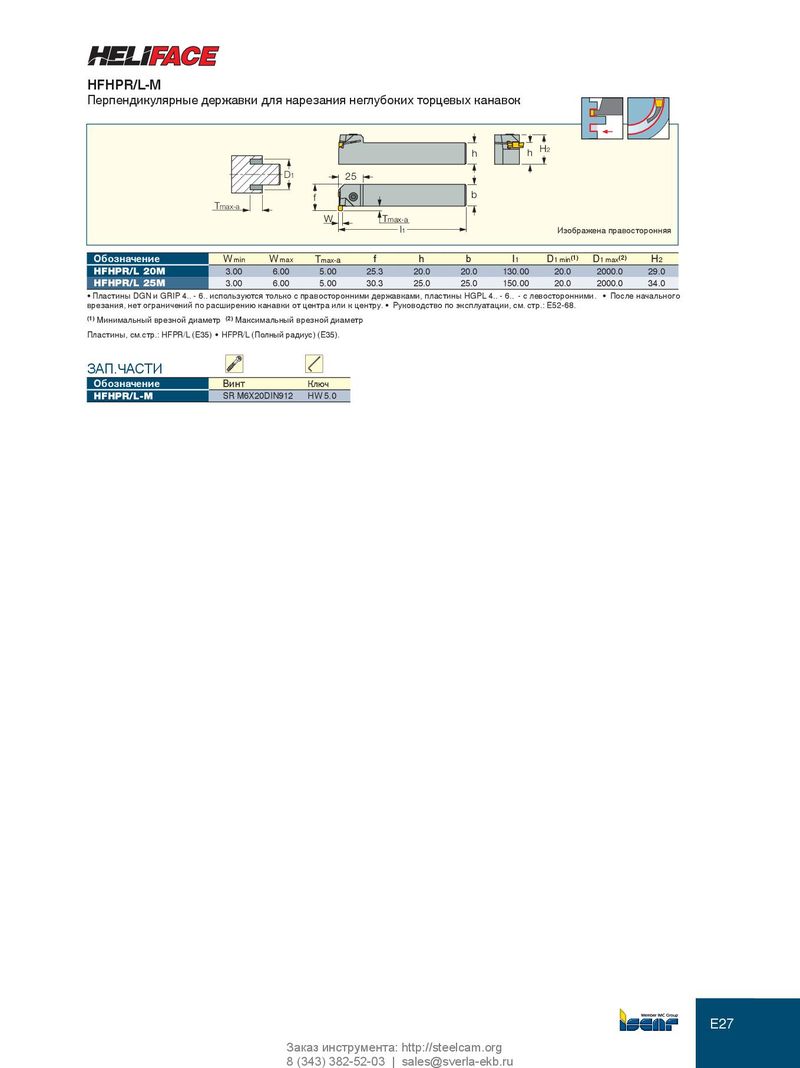

HFHPR/L-M Перпендикулярные державки для нарезания неглубоких торцевых канавок H2 h h D 1 25 f b Tmax-a W Tmax-a l1 Изображена правосторонняя Обозначение W min W max T max- a f h b l 1 D 1 min (1) D 1 max (2) H 2 HFHPR/L 20M 3.00 6.00 5.00 25.3 20.0 20.0 130.00 20.0 2000.0 29.0 HFHPR/L 25M 3.00 6.00 5.00 30.3 25.0 25.0 150.00 20.0 2000.0 34.0 • Пластины DGN и GRIP 4.. - 6.. используются только с правосторонними державками, пластины HGPL 4.. - 6.. - с левосторонними. • После начального врезания, нет ограничений по расширению канавки от центра или к центру. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35). ЗАП.ЧАСТИ Обозначение Винт Ключ HFHPR/L-M SR M6X20DIN912 HW 5.0 E27 E27 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
