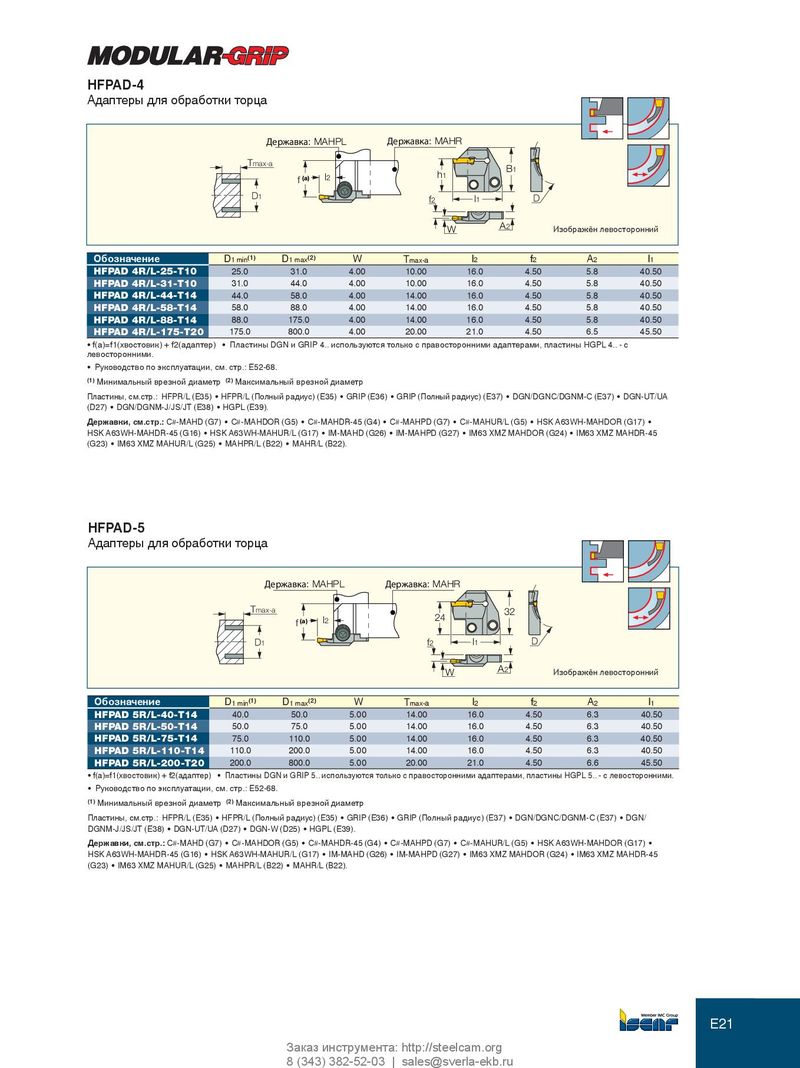

HFPAD-4 Адаптеры для обработки торца Державка: MAHPL Державка: MAHR Tmax-a B1 f (a) l2 h1 D 1 f2 l1 D A2 W Изображён левосторонний Обозначение D 1 min (1) D 1 max (2) W T max- a l 2 f 2 A 2 l 1 HFPAD 4R/L-25-T10 25.0 31.0 4.00 10.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-31-T10 31.0 44.0 4.00 10.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-44-T14 44.0 58.0 4.00 14.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-58-T14 58.0 88.0 4.00 14.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-88-T14 88.0 175.0 4.00 14.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-175-T20 175.0 800.0 4.00 20.00 21.0 4.50 6.5 45.50 • f(a)=f1(хвостовик) + f2(адаптер) • Пластины DGN и GRIP 4.. используются только с правосторонними адаптерами, пластины HGPL 4.. - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (E37) • DGN-UT/UA (D27) • DGN/DGNM-J/JS/JT (E38) • HGPL (E39). Державки, см.стр.: C#-MAHD (G7) • C#-MAHDOR (G5) • C#-MAHDR-45 (G4) • C#-MAHPD (G7) • C#-MAHUR/L (G5) • HSK A63WH-MAHDOR (G17) • HSK A63WH-MAHDR-45 (G16) • HSK A63WH-MAHUR/L (G17) • IM-MAHD (G26) • IM-MAHPD (G27) • IM63 XMZ MAHDOR (G24) • IM63 XMZ MAHDR-45 (G23) • IM63 XMZ MAHUR/L (G25) • MAHPR/L (B22) • MAHR/L (B22). HFPAD-5 Адаптеры для обработки торца Державка: MAHPL Державка: MAHR Tmax-a 32 24 f (a) l2 D 1 f2 l1 D A2 W Изображён левосторонний Обозначение D 1 min (1) D 1 max (2) W T max- a l 2 f 2 A 2 l 1 HFPAD 5R/L-40-T14 40.0 50.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-50-T14 50.0 75.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-75-T14 75.0 110.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-110-T14 110.0 200.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-200-T20 200.0 800.0 5.00 20.00 21.0 4.50 6.6 45.50 • f(a)=f1(хвостовик) + f2(адаптер) • Пластины DGN и GRIP 5.. используются только с правосторонними адаптерами, пластины HGPL 5.. - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNC/DGNM-C (E37) • DGN/ DGNM-J/JS/JT (E38) • DGN-UT/UA (D27) • DGN-W (D25) • HGPL (E39). Державки, см.стр.: C#-MAHD (G7) • C#-MAHDOR (G5) • C#-MAHDR-45 (G4) • C#-MAHPD (G7) • C#-MAHUR/L (G5) • HSK A63WH-MAHDOR (G17) • HSK A63WH-MAHDR-45 (G16) • HSK A63WH-MAHUR/L (G17) • IM-MAHD (G26) • IM-MAHPD (G27) • IM63 XMZ MAHDOR (G24) • IM63 XMZ MAHDR-45 (G23) • IM63 XMZ MAHUR/L (G25) • MAHPR/L (B22) • MAHR/L (B22). E21 E21 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
