Каталог Iscar инструмент для обработки алюминиевых колёс - страница 111

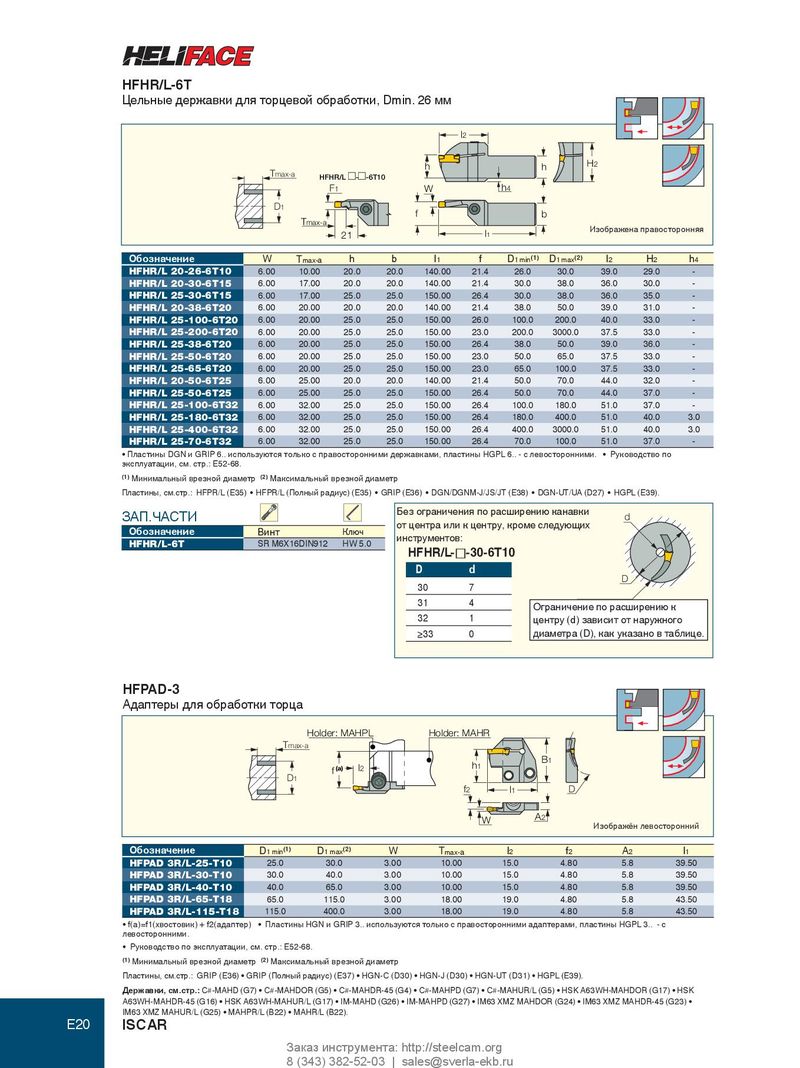

HFHR/L-6T Цельные державки для торцевой обработки, Dmin. 26 мм l2 h h H2 Tmax-a HFHR/L :-:-6T10 F1 W h4 D 1 f b Tmax-a Изображена правосторонняя 21 l1 Обозначение W T max- a h b l 1 f D 1 min (1) D 1 max (2) l 2 H 2 h 4 HFHR/L 20-26-6T10 6.00 10.00 20.0 20.0 140.00 21.4 26.0 30.0 39.0 29.0 - HFHR/L 20-30-6T15 6.00 17.00 20.0 20.0 140.00 21.4 30.0 38.0 36.0 30.0 - HFHR/L 25-30-6T15 6.00 17.00 25.0 25.0 150.00 26.4 30.0 38.0 36.0 35.0 - HFHR/L 20-38-6T20 6.00 20.00 20.0 20.0 140.00 21.4 38.0 50.0 39.0 31.0 - HFHR/L 25-100-6T20 6.00 20.00 25.0 25.0 150.00 26.0 100.0 200.0 40.0 33.0 - HFHR/L 25-200-6T20 6.00 20.00 25.0 25.0 150.00 23.0 200.0 3000.0 37.5 33.0 - HFHR/L 25-38-6T20 6.00 20.00 25.0 25.0 150.00 26.4 38.0 50.0 39.0 36.0 - HFHR/L 25-50-6T20 6.00 20.00 25.0 25.0 150.00 23.0 50.0 65.0 37.5 33.0 - HFHR/L 25-65-6T20 6.00 20.00 25.0 25.0 150.00 23.0 65.0 100.0 37.5 33.0 - HFHR/L 20-50-6T25 6.00 25.00 20.0 20.0 140.00 21.4 50.0 70.0 44.0 32.0 - HFHR/L 25-50-6T25 6.00 25.00 25.0 25.0 150.00 26.4 50.0 70.0 44.0 37.0 - HFHR/L 25-100-6T32 6.00 32.00 25.0 25.0 150.00 26.4 100.0 180.0 51.0 37.0 - HFHR/L 25-180-6T32 6.00 32.00 25.0 25.0 150.00 26.4 180.0 400.0 51.0 40.0 3.0 HFHR/L 25-400-6T32 6.00 32.00 25.0 25.0 150.00 26.4 400.0 3000.0 51.0 40.0 3.0 HFHR/L 25-70-6T32 6.00 32.00 25.0 25.0 150.00 26.4 70.0 100.0 51.0 37.0 - • Пластины DGN и GRIP 6.. используются только с правосторонними державками, пластины HGPL 6.. - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • DGN/DGNM-J/JS/JT (E38) • DGN-UT/UA (D27) • HGPL (E39). Без ограничения по расширению канавки ЗАП.ЧАСТИ d от центра или к центру, кроме следующих Обозначение Винт Ключ инструментов: HFHR/L-6T SR M6X16DIN912 HW 5.0 HFHR/L-:-30-6T10 D d D 30 7 31 4 Ограничение по расширению к 32 1 центру (d) зависит от наружного ≥33 0 диаметра (D), как указано в таблице. HFPAD-3 Адаптеры для обработки торца Holder: MAHPL Holder: MAHR Tmax-a B1 h1 f (a) l2 D 1 f2 l1 D A2 W Изображён левосторонний Обозначение D 1 min (1) D 1 max (2) W T max- a l 2 f 2 A 2 l 1 HFPAD 3R/L-25-T10 25.0 30.0 3.00 10.00 15.0 4.80 5.8 39.50 HFPAD 3R/L-30-T10 30.0 40.0 3.00 10.00 15.0 4.80 5.8 39.50 HFPAD 3R/L-40-T10 40.0 65.0 3.00 10.00 15.0 4.80 5.8 39.50 HFPAD 3R/L-65-T18 65.0 115.0 3.00 18.00 19.0 4.80 5.8 43.50 HFPAD 3R/L-115-T18 115.0 400.0 3.00 18.00 19.0 4.80 5.8 43.50 • f(a)=f1(хвостовик) + f2(адаптер) • Пластины HGN и GRIP 3.. используются только с правосторонними адаптерами, пластины HGPL 3.. - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: GRIP (E36) • GRIP (Полный радиус) (E37) • HGN-C (D30) • HGN-J (D30) • HGN-UT (D31) • HGPL (E39). Державки, см.стр.: C#-MAHD (G7) • C#-MAHDOR (G5) • C#-MAHDR-45 (G4) • C#-MAHPD (G7) • C#-MAHUR/L (G5) • HSK A63WH-MAHDOR (G17) • HSK A63WH-MAHDR-45 (G16) • HSK A63WH-MAHUR/L (G17) • IM-MAHD (G26) • IM-MAHPD (G27) • IM63 XMZ MAHDOR (G24) • IM63 XMZ MAHDR-45 (G23) • IM63 XMZ MAHUR/L (G25) • MAHPR/L (B22) • MAHR/L (B22). E20 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
