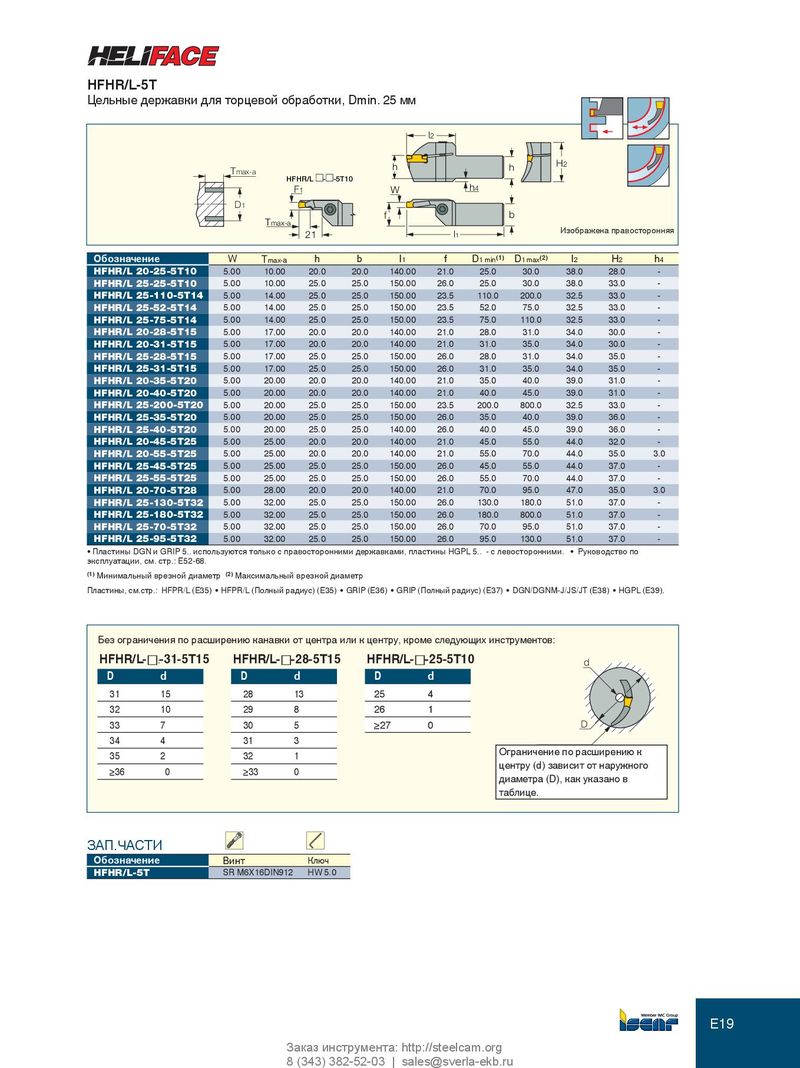

Каталог Iscar инструмент для обработки алюминиевых колёс - страница 110

HFHR/L-5T Цельные державки для торцевой обработки, Dmin. 25 мм l2 h H2 h Tmax-a HFHR/L :-:-5T10 F1 W h4 D 1 f b Tmax-a Изображена правосторонняя 21 l1 Обозначение W T max- a h b l 1 f D 1 min (1) D 1 max (2) l 2 H 2 h 4 HFHR/L 20-25-5T10 5.00 10.00 20.0 20.0 140.00 21.0 25.0 30.0 38.0 28.0 - HFHR/L 25-25-5T10 5.00 10.00 25.0 25.0 150.00 26.0 25.0 30.0 38.0 33.0 - HFHR/L 25-110-5T14 5.00 14.00 25.0 25.0 150.00 23.5 110.0 200.0 32.5 33.0 - HFHR/L 25-52-5T14 5.00 14.00 25.0 25.0 150.00 23.5 52.0 75.0 32.5 33.0 - HFHR/L 25-75-5T14 5.00 14.00 25.0 25.0 150.00 23.5 75.0 110.0 32.5 33.0 - HFHR/L 20-28-5T15 5.00 17.00 20.0 20.0 140.00 21.0 28.0 31.0 34.0 30.0 - HFHR/L 20-31-5T15 5.00 17.00 20.0 20.0 140.00 21.0 31.0 35.0 34.0 30.0 - HFHR/L 25-28-5T15 5.00 17.00 25.0 25.0 150.00 26.0 28.0 31.0 34.0 35.0 - HFHR/L 25-31-5T15 5.00 17.00 25.0 25.0 150.00 26.0 31.0 35.0 34.0 35.0 - HFHR/L 20-35-5T20 5.00 20.00 20.0 20.0 140.00 21.0 35.0 40.0 39.0 31.0 - HFHR/L 20-40-5T20 5.00 20.00 20.0 20.0 140.00 21.0 40.0 45.0 39.0 31.0 - HFHR/L 25-200-5T20 5.00 20.00 25.0 25.0 150.00 23.5 200.0 800.0 32.5 33.0 - HFHR/L 25-35-5T20 5.00 20.00 25.0 25.0 150.00 26.0 35.0 40.0 39.0 36.0 - HFHR/L 25-40-5T20 5.00 20.00 25.0 25.0 140.00 26.0 40.0 45.0 39.0 36.0 - HFHR/L 20-45-5T25 5.00 25.00 20.0 20.0 140.00 21.0 45.0 55.0 44.0 32.0 - HFHR/L 20-55-5T25 5.00 25.00 20.0 20.0 140.00 21.0 55.0 70.0 44.0 35.0 3.0 HFHR/L 25-45-5T25 5.00 25.00 25.0 25.0 150.00 26.0 45.0 55.0 44.0 37.0 - HFHR/L 25-55-5T25 5.00 25.00 25.0 25.0 150.00 26.0 55.0 70.0 44.0 37.0 - HFHR/L 20-70-5T28 5.00 28.00 20.0 20.0 140.00 21.0 70.0 95.0 47.0 35.0 3.0 HFHR/L 25-130-5T32 5.00 32.00 25.0 25.0 150.00 26.0 130.0 180.0 51.0 37.0 - HFHR/L 25-180-5T32 5.00 32.00 25.0 25.0 150.00 26.0 180.0 800.0 51.0 37.0 - HFHR/L 25-70-5T32 5.00 32.00 25.0 25.0 150.00 26.0 70.0 95.0 51.0 37.0 - HFHR/L 25-95-5T32 5.00 32.00 25.0 25.0 150.00 26.0 95.0 130.0 51.0 37.0 - • Пластины DGN и GRIP 5.. используются только с правосторонними державками, пластины HGPL 5.. - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNM-J/JS/JT (E38) • HGPL (E39). Без ограничения по расширению канавки от центра или к центру, кроме следующих инструментов: HFHR/L-::-31-5T15 HFHR/L-:-28-5T15 HFHR/L-:-25-5T10 d D d D d D d 31 15 28 13 25 4 32 10 29 8 26 1 33 7 30 5 ≥27 0 D 34 4 31 3 Ограничение по расширению к 35 2 32 1 центру (d) зависит от наружного ≥36 0 ≥33 0 диаметра (D), как указано в таблице. ЗАП.ЧАСТИ Обозначение Винт Ключ HFHR/L-5T SR M6X16DIN912 HW 5.0 E19 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
