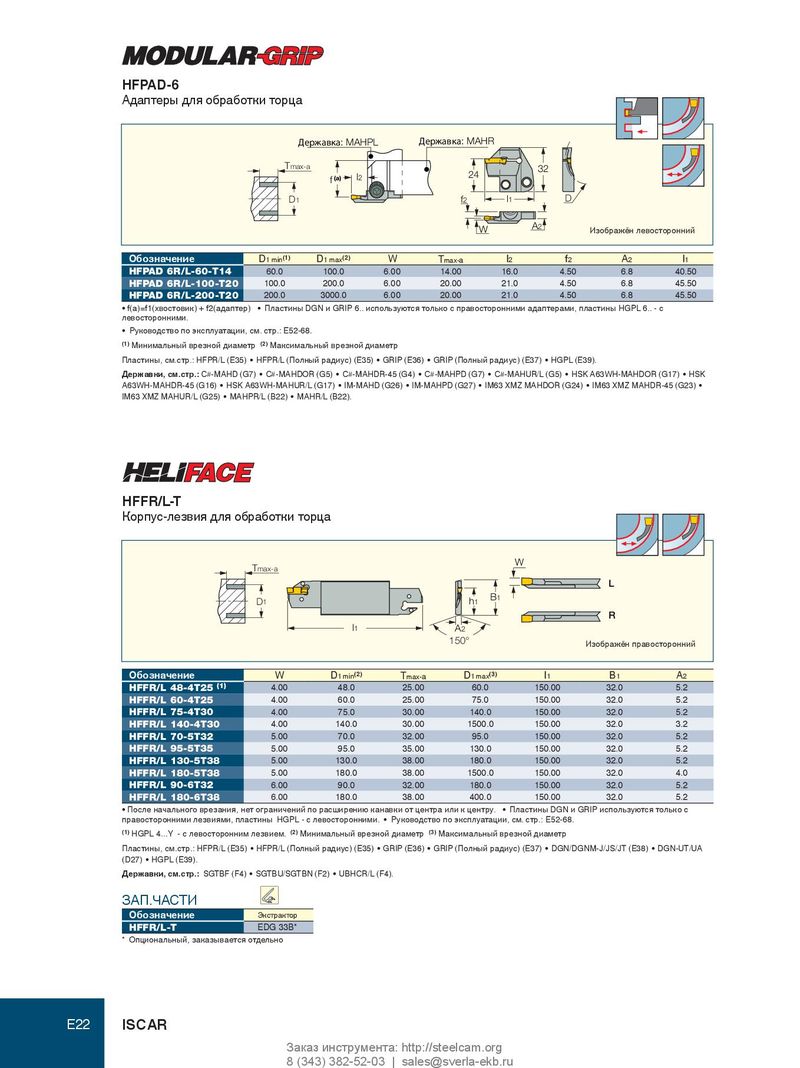

HFPAD-6 Адаптеры для обработки торца Державка: MAHPL Державка: MAHR Tmax-a 32 f (a) l2 24 D 1 f2 l1 D A2 W Изображён левосторонний Обозначение D 1 min (1) D 1 max (2) W T max- a l 2 f 2 A 2 l 1 HFPAD 6R/L-60-T14 60.0 100.0 6.00 14.00 16.0 4.50 6.8 40.50 HFPAD 6R/L-100-T20 100.0 200.0 6.00 20.00 21.0 4.50 6.8 45.50 HFPAD 6R/L-200-T20 200.0 3000.0 6.00 20.00 21.0 4.50 6.8 45.50 • f(a)=f1(хвостовик) + f2(адаптер) • Пластины DGN и GRIP 6.. используются только с правосторонними адаптерами, пластины HGPL 6.. - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • HGPL (E39). Державки, см.стр.: C#-MAHD (G7) • C#-MAHDOR (G5) • C#-MAHDR-45 (G4) • C#-MAHPD (G7) • C#-MAHUR/L (G5) • HSK A63WH-MAHDOR (G17) • HSK A63WH-MAHDR-45 (G16) • HSK A63WH-MAHUR/L (G17) • IM-MAHD (G26) • IM-MAHPD (G27) • IM63 XMZ MAHDOR (G24) • IM63 XMZ MAHDR-45 (G23) • IM63 XMZ MAHUR/L (G25) • MAHPR/L (B22) • MAHR/L (B22). HFFR/L-T Корпус-лезвия для обработки торца W Tmax-a L B1 D 1 h1 R l1 A2 150° Изображён правосторонний Обозначение W D 1 min (2) T max- a D 1 max (3) l 1 B 1 A 2 HFFR/L 48-4T25 (1) 4.00 48.0 25.00 60.0 150.00 32.0 5.2 HFFR/L 60-4T25 4.00 60.0 25.00 75.0 150.00 32.0 5.2 HFFR/L 75-4T30 4.00 75.0 30.00 140.0 150.00 32.0 5.2 HFFR/L 140-4T30 4.00 140.0 30.00 1500.0 150.00 32.0 3.2 HFFR/L 70-5T32 5.00 70.0 32.00 95.0 150.00 32.0 5.2 HFFR/L 95-5T35 5.00 95.0 35.00 130.0 150.00 32.0 5.2 HFFR/L 130-5T38 5.00 130.0 38.00 180.0 150.00 32.0 5.2 HFFR/L 180-5T38 5.00 180.0 38.00 1500.0 150.00 32.0 4.0 HFFR/L 90-6T32 6.00 90.0 32.00 180.0 150.00 32.0 5.2 HFFR/L 180-6T38 6.00 180.0 38.00 400.0 150.00 32.0 5.2 • После начального врезания, нет ограничений по расширению канавки от центра или к центру. • Пластины DGN и GRIP используются только с правосторонними лезвиями, пластины HGPL - с левосторонними. • Руководство по эксплуатации, см. стр.: E52-68. (1) HGPL 4...Y - с левосторонним лезвием. (2) Минимальный врезной диаметр (3) Максимальный врезной диаметр Пластины, см.стр.: HFPR/L (E35) • HFPR/L (Полный радиус) (E35) • GRIP (E36) • GRIP (Полный радиус) (E37) • DGN/DGNM-J/JS/JT (E38) • DGN-UT/UA (D27) • HGPL (E39). Державки, см.стр.: SGTBF (F4) • SGTBU/SGTBN (F2) • UBHCR/L (F4). ЗАП.ЧАСТИ Обозначение Экстрактор HFFR/L-T EDG 33B* * Опциональный, заказывается отдельно E22 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
