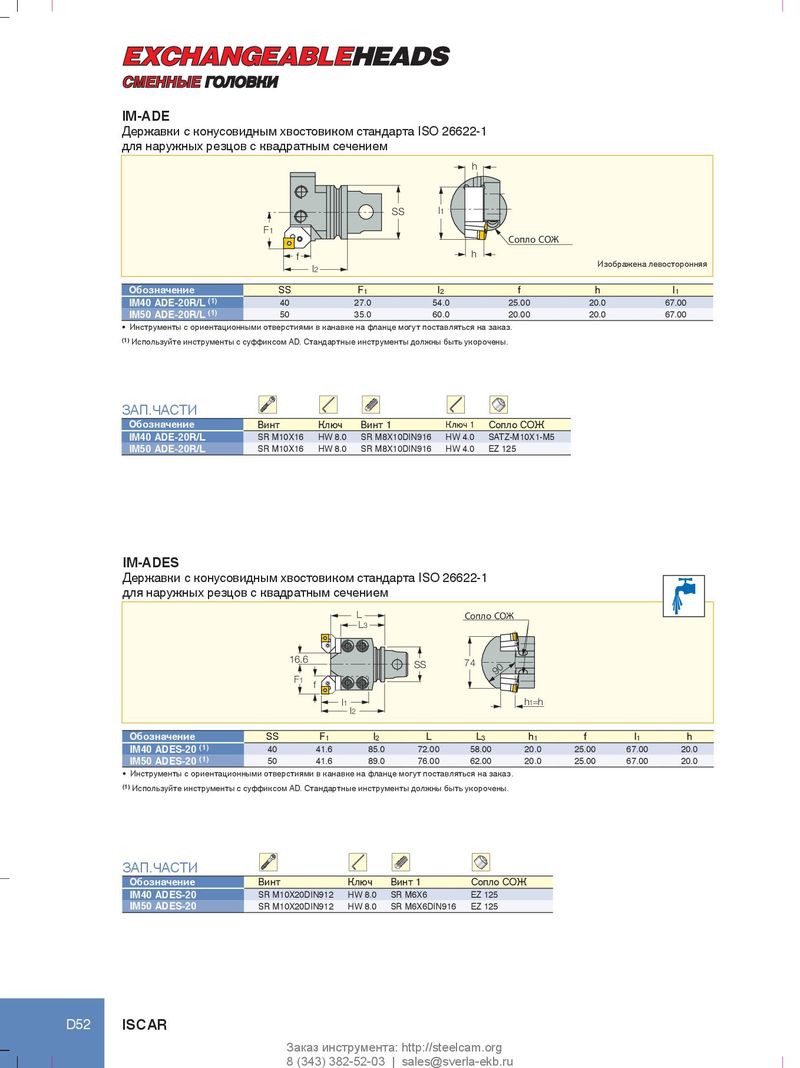

СМЕННЫЕ ГОЛОВКИ IM-ADE Державки с конусовидным хвостовиком стандарта ISO 26622-1 для наружных резцов с квадратным сечением h SS l1 F1 Сопло СОЖ f h l2 Изображена левосторонняя Обозначение SS F1 l2 f h l1 IM40 ADE-20R/L (1) 40 27.0 54.0 25.00 20.0 67.00 IM50 ADE-20R/L (1) 50 35.0 60.0 20.00 20.0 67.00 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. (1) Используйте инструменты с суффиксом AD. Стандартные инструменты должны быть укорочены. ЗАП.ЧАСТИ Обозначение Винт Ключ Винт 1 Ключ 1 Сопло СОЖ IM40 ADE-20R/L SR M10X16 HW 8.0 SR M8X10DIN916 HW 4.0 SATZ-M10X1-M5 IM50 ADE-20R/L SR M10X16 HW 8.0 SR M8X10DIN916 HW 4.0 EZ 125 IM-ADES Державки с конусовидным хвостовиком стандарта ISO 26622-1 для наружных резцов с квадратным сечением L Сопло СОЖ L3 16.6 SS 74 F1 90 f l1 h1=h l2 Обозначение SS F1 l2 L L3 h1 f l1 h IM40 ADES-20 (1) 40 41.6 85.0 72.00 58.00 20.0 25.00 67.00 20.0 IM50 ADES-20 (1) 50 41.6 89.0 76.00 62.00 20.0 25.00 67.00 20.0 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. (1) Используйте инструменты с суффиксом AD. Стандартные инструменты должны быть укорочены. ЗАП.ЧАСТИ Обозначение Винт Ключ Винт 1 Сопло СОЖ IM40 ADES-20 SR M10X20DIN912 HW 8.0 SR M6X6 EZ 125 IM50 ADES-20 SR M10X20DIN912 HW 8.0 SR M6X6DIN916 EZ 125 D52 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
